Линейная направляющая (трек) QDZB-6010 для промышленного робота
- Перезвоним в течение 15 минут
- Отправим цены и условия поставки
- Уточним требования к оборудованию
- Выгодный лизинг от 6.9%
- Гарантия 2 года
- Доставка по РФ и странам СНГ
Характеристики
| Модель | QDZB-6010 |
| Номинальное входное напряжение | Трёхфазный переменный ток 380В ±10%, 50/60Гц |
| Класс изоляции двигателя | F |
| Рабочая зона | 900×1000 мм (возможно изготовление по индивидуальному заказу) |
| Максимальная нагрузка | 500 / 1000 / 2000 / 3000 кг |
| Точность повторного позиционирования | ±0,05 мм |
| Положение остановки | Произвольное |
| Габаритные размеры: | |
| Ширина | 900 мм |
| Высота | 280 мм |
| Длина | 3 м / 4 м / 5 м / 6 м (регулируется под потребности заказчика) |
Линейный трек QDZB-6010 представляет собой высокопрочную стандартную линейную направляющую, специально разработанную для обеспечения надежного и плавного перемещения сварочных или сборочных манипуляторов, позиционеров и другого промышленного оборудования. Конструкция рассчитана на работу с высокой точностью повторного позиционирования, выдерживает значительные динамические и статические нагрузки, при этом оставаясь компактной и легко монтируемой в производственном цехе.

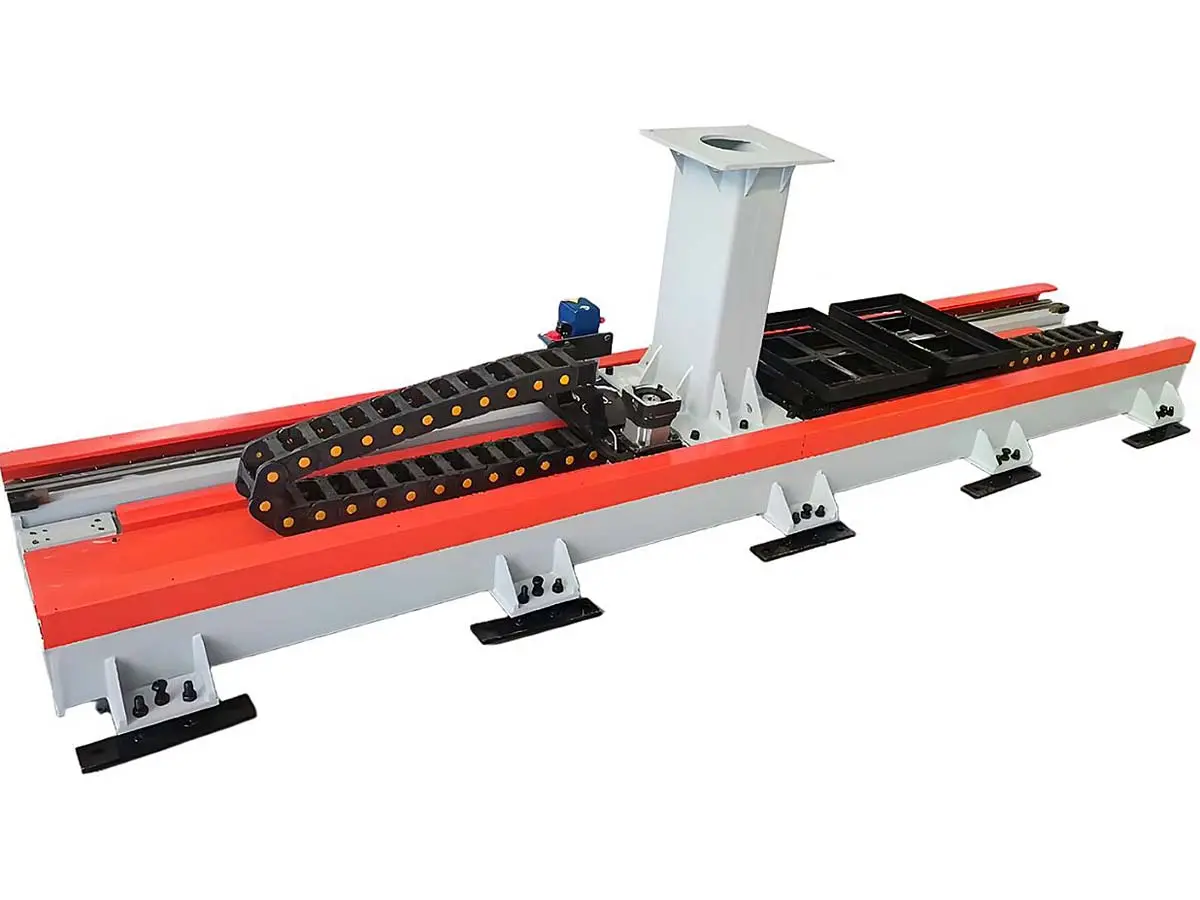

Трек QDZB-6010 выполнен из качественной стали и имеет прочную опорную раму, что гарантирует долговечность и стабильность работы даже при интенсивной эксплуатации. По линейному рельсу движется каретка с цепной кабельной гусеницей, защищающей кабели от механических повреждений и обеспечивающей аккуратное управление проводкой.
Подача энергии и управление движением осуществляется через двигатель с классом изоляции F, питающийся от трехфазной сети напряжением 380В с частотой 50/60Гц и допускаемой погрешностью ±10%. Рабочая зона может быть настроена под конкретные производственные задачи — стандартная область составляет 900×1000 мм, но возможно изготовление направляющей по индивидуальным размерам.
Оборудование поддерживает различные уровни максимальной нагрузки: от 500 кг до 3000 кг в зависимости от модификации и комплектации. Высокая точность повторного позиционирования (±0,05 мм) гарантирует точность сварочных операций или других технологических процессов, где критично соблюдение точных координат.
Система оснащена гибкой функцией остановки в любой точке рабочей зоны, что существенно расширяет диапазон задач и автоматизирует последовательность перемещений. В зависимости от конфигурации, общая длина направляющей может варьироваться от 3 до 6 метров, что делает линейный трек QDZB-6010 универсальным решением для интеграции в современные автоматизированные производственные линии.
