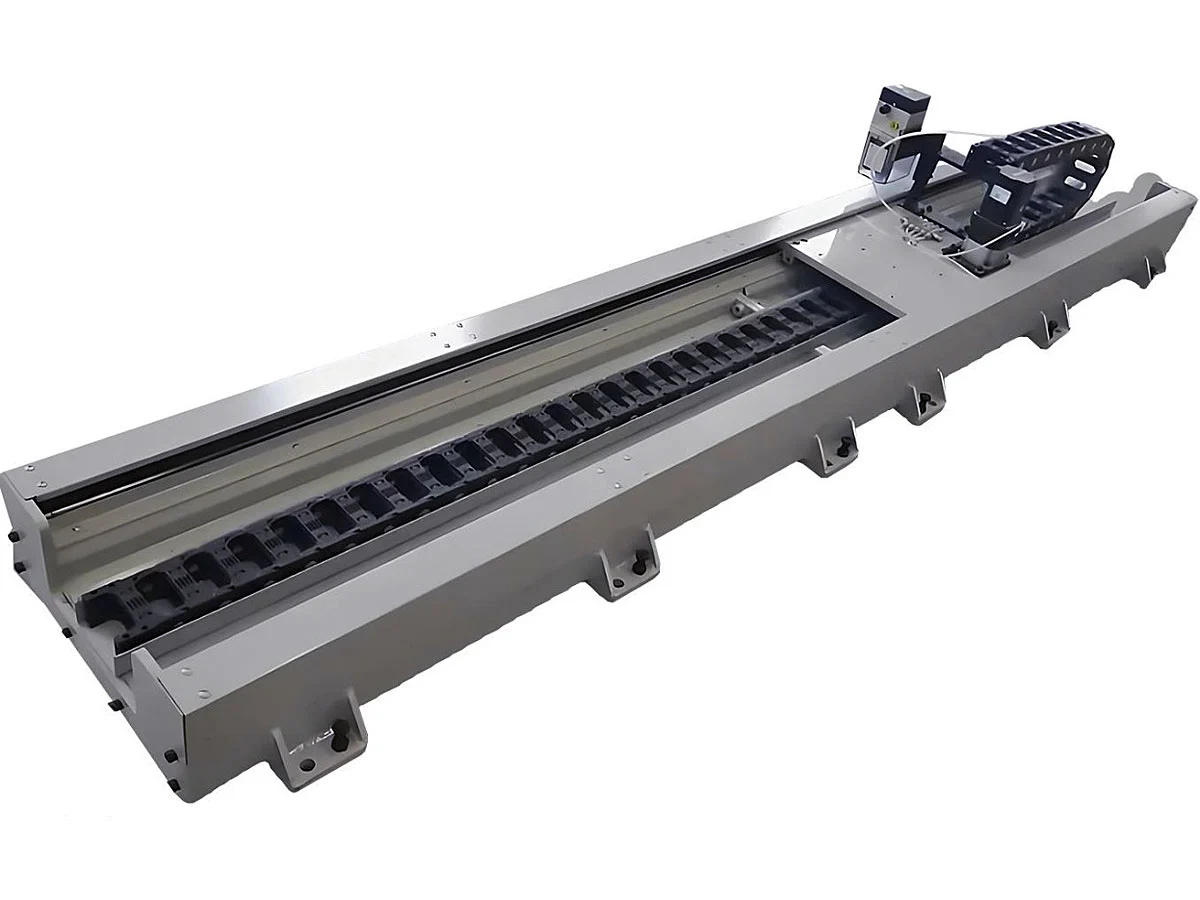

Линейный трек QDZB-1040 для сварочного робота

Линейный трек QDZB-1040 относится к категории стандартных модульных направляющих систем, разработанных для обеспечения высокоточной и стабильной линейной подачи исполнительных механизмов на станках, сварочных роботах и других автоматизированных производственных линиях.

Модуль оснащён прочным и жёстким основанием, на котором смонтированы направляющие и силовой привод. Для организации движения применяется линейная направляющая с рельсами высокой точности, что гарантирует минимальное отклонение по траектории и длительный срок эксплуатации при интенсивных нагрузках.

Питание привода осуществляется от трёхфазной сети 380 В ±10 % с частотой 50/60 Гц, что делает подключение удобным для большинства промышленных предприятий. Двигатель обладает классом изоляции F, что говорит о его надёжности и возможности работать в условиях повышенных температур.

Рабочая зона модуля может быть гибко настроена по требованию заказчика: базовая площадь рабочего стола составляет 1200×900 мм, но возможно изготовление под индивидуальные размеры и специфику производственного процесса.

Несмотря на компактные габариты, рельсовый модуль QDZB-1040 демонстрирует отличную грузоподъёмность: стандартная линейка включает варианты на 500, 1000, 2000, 3000 и даже 4000 кг максимальной нагрузки. Это позволяет интегрировать модуль в системы различной мощности и назначения — от лёгких сборочных операций до транспортировки и позиционирования тяжёлых заготовок или оборудования.

Особое внимание уделено точности позиционирования и повторяемости движения. Повторная точность установки составляет ±0,05 мм, что полностью отвечает требованиям высокоточных сварочных и механических операций. Место останова подвижного узла может быть произвольно выбрано в пределах рабочего диапазона.

Внешние размеры платформы зависят от конфигурации и длины направляющих: стандартная ширина — 1200 мм, высота — 360 мм, длина может варьироваться: 3 м, 4 м, 5 м или 6 м по запросу заказчика.

Конструкция предусматривает удобный кабель-канал для организации укладки проводов, что заметно упрощает подключение к системе управления и снижает риск повреждения кабельных трасс. Модуль легко встраивается в комплексные производственные линии и может быть соединён в единую систему с другими автоматизированными модулями и роботами.

Основные преимущества:

• Высокая надёжность и стабильность конструкции;
• Гибкость настройки габаритов и грузоподъёмности;
• Простая интеграция с промышленными роботами и ЧПУ-оборудованием;
• Отличная повторяемость и точность линейного позиционирования;
• Возможность модификации под специфические задачи заказчика.
