Линейный трек QDZB-5090 для промышленного робота
- Перезвоним в течение 15 минут
- Отправим цены и условия поставки
- Уточним требования к оборудованию
- Выгодный лизинг от 6.9%
- Гарантия 2 года
- Доставка по РФ и странам СНГ
Характеристики
| Модель | QDZB-5090 |
| Номинальное входное напряжение | Трёхфазный переменный ток 380 В ±10%, 50/60 Гц |
| Класс изоляции двигателя | F |
| Рабочая зона | 700×800 мм (возможно изготовление под заказ) |
| Максимальная грузоподъемность | 500/1000 кг |
| Точность повторного позиционирования | ±0,05 мм |
| Положение остановки | Произвольное |
| Габаритные размеры: | |
| Ширина | 900 мм |
| Высота | 280 мм |
| Длина | 3 м / 4 м / 5 м / 6 м (регулируется под потребности заказчика) |

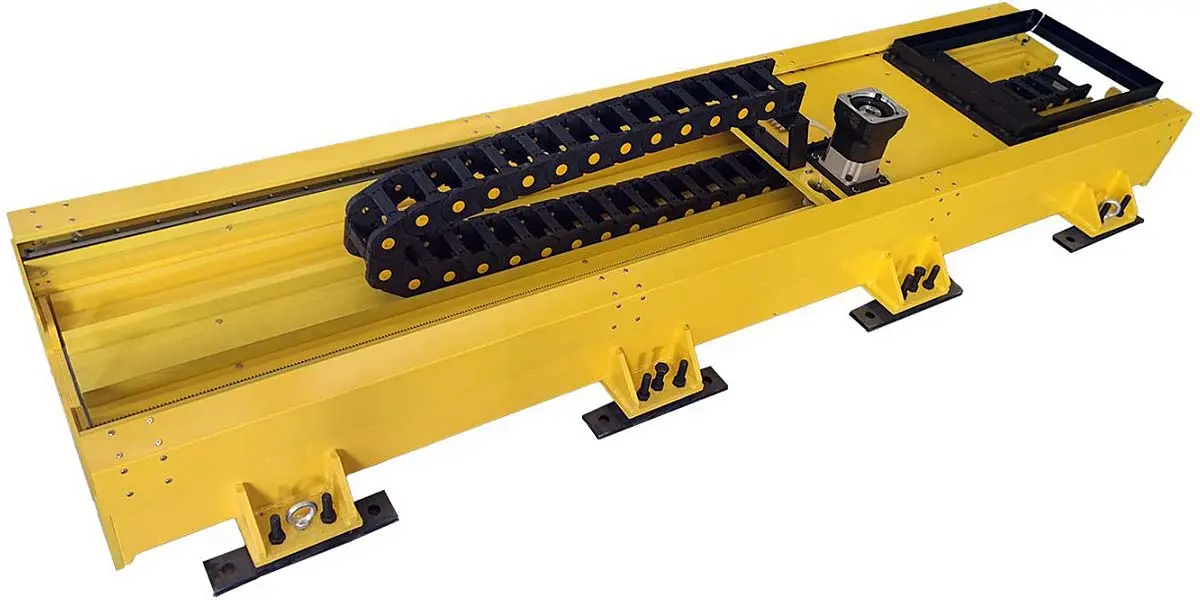

Линейный трек QDZB-5090 представляет собой стандартную линейную направляющую (рельсовую систему) промышленного назначения, предназначенную для перемещения и позиционирования различных узлов и механизмов с высокой точностью и надёжностью. Конструкция разработана с учётом современных требований к автоматизированным производственным линиям, сварочным роботизированным системам и другим видам технологического оборудования.
Основой системы служит массивная направляющая рама с интегрированными элементами крепления и кабельным каналом закрытого типа, который надёжно защищает силовые и управляющие кабели от механических повреждений и воздействия окружающей среды. Рабочая платформа размером 700×800 мм может быть изготовлена под заказ, что позволяет адаптировать систему под конкретные задачи заказчика.
Трек оснащен надёжным приводом и системой точного позиционирования с повторяемостью до ±0.05 мм, что гарантирует стабильную работу даже в условиях интенсивной эксплуатации. Максимальная грузоподъёмность установки составляет 500 кг или 1000 кг, в зависимости от конфигурации и условий работы. Возможность остановки каретки в любом заданном положении обеспечивает гибкость при выполнении технологических операций.
Рельсовая система питается от трёхфазной сети 380 В ±10%, 50/60 Гц, и соответствует классу изоляции двигателя F, что говорит о высокой термостойкости и долговечности узлов электропривода.
Габаритные размеры изделия составляют: ширина — 900 мм, высота — 280 мм, длина может варьироваться в пределах 3 м, 4 м, 5 м или 6 м по индивидуальному заказу.
Преимущества изделия:
- Высокая точность и повторяемость позиционирования.
- Надёжная защита кабелей благодаря закрытому кабель-каналу.
- Универсальность применения: возможно использование в сварочных роботизированных системах, сборочных линиях, механизированных участках.
- Простота монтажа и обслуживания.
- Возможность индивидуальной адаптации размеров рабочей платформы и длины рельсов.
- Соответствие международным стандартам электробезопасности и теплоизоляции двигателя.
