Характеристики

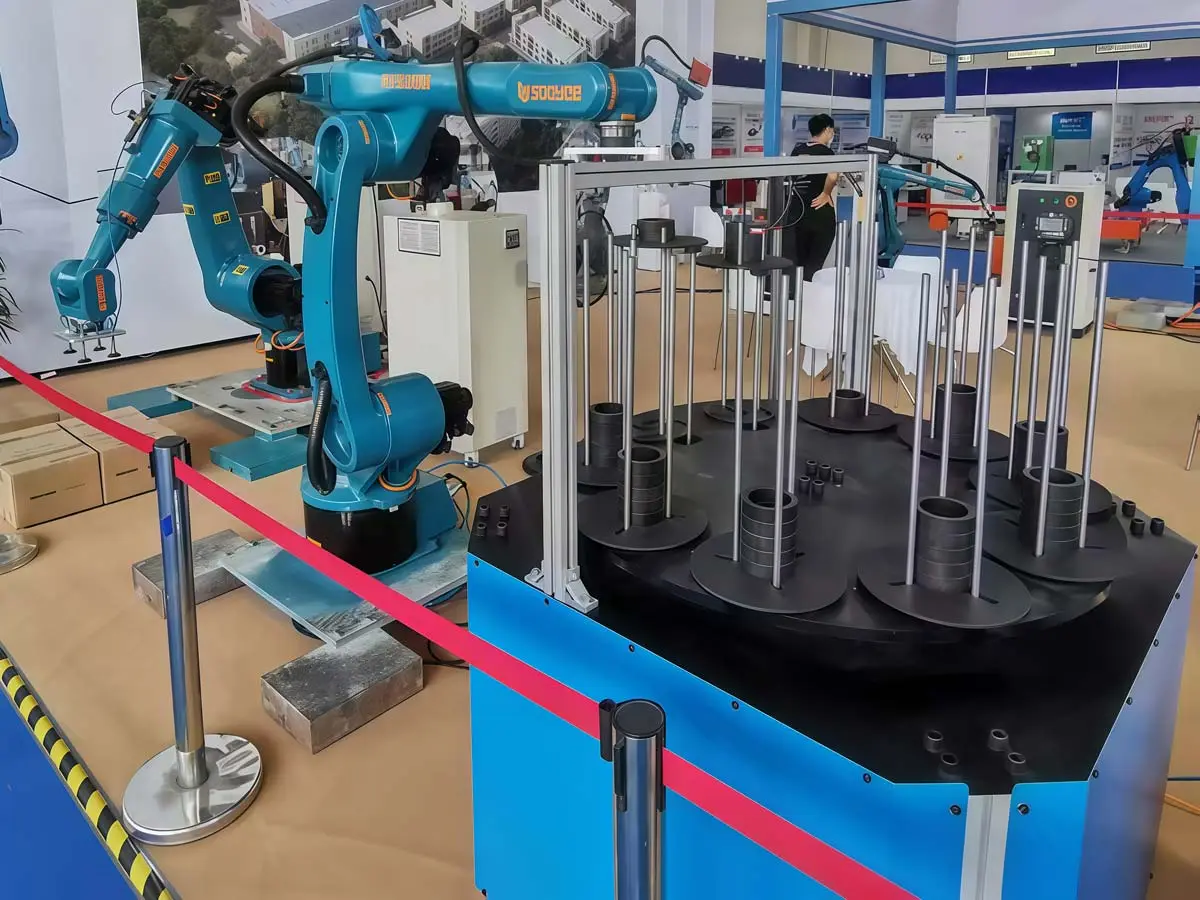

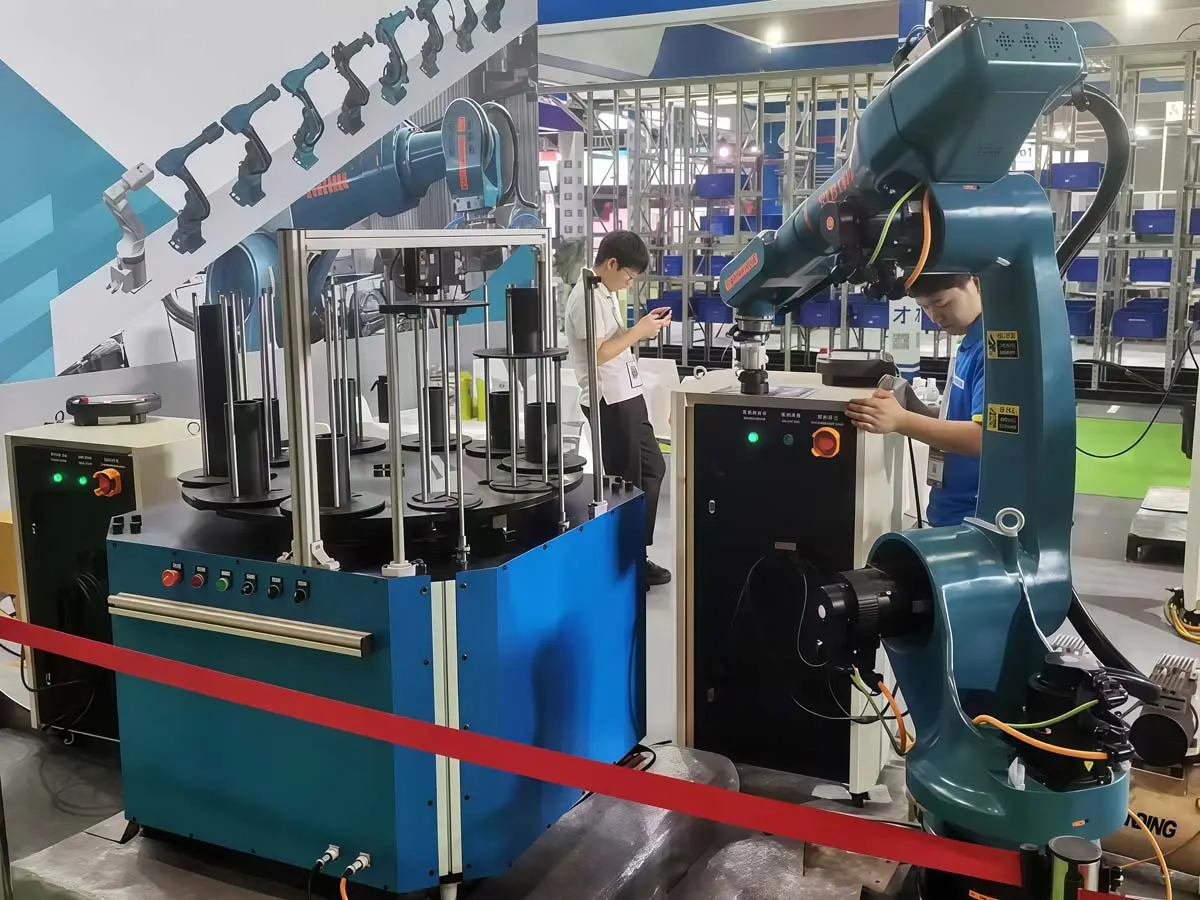

Автоматизированный магазин-накопитель для заготовок SY-XZSJ — это высокотехнологичное устройство подачи и позиционирования заготовок, разработанное для интеграции в автоматизированные производственные линии, в частности — в комплексе с промышленными роботами и станками с числовым программным управлением (ЧПУ). Оно предназначено для обеспечения точной, быстрой и стабильной подачи деталей в зону обработки, съема или сборки.

Устройство состоит из прочного основания, вращающегося диска, подъемных механизмов, интеллектуальной системы управления с ПЛК и встроенных датчиков. Основной рабочий элемент — вращающийся диск, который вращается при помощи серводвигателя и редуктора типа RV, обеспечивая исключительную плавность движения и точность позиционирования.

Каждая ячейка на диске снабжена собственным механизмом вертикального подъема и опускания, управляемым индивидуальным серводвигателем через Т-образный ходовой винт, что позволяет точно задавать высоту подачи детали. Такая система необходима для случаев, когда робот должен забирать заготовку с заданной высоты. Подъемный механизм позволяет адаптировать высоту заготовки в зависимости от сценария обработки.

Особенности и режимы работы:

• Цифровое управление реализовано через ПЛК-контроллер, который принимает сигналы от датчиков и внешнего оборудования, например, от робота-манипулятора.
• Вращение и подъем могут осуществляться в автоматическом или ручном режиме — в ручном для отладки и наладки, в автоматическом — в составе непрерывного потока производственного процесса.
• При срабатывании датчика наличия изделия система может либо остановить подачу, либо продолжить обработку согласно логике программы, исключая повторную обработку уже загруженной детали.
• При работе в автоматическом режиме обеспечивается непрерывная и синхронизированная подача заготовок, без необходимости участия оператора.
• Благодаря модульной конструкции можно выбрать конфигурацию с 8 или 10 рабочими станциями.

Конкурентные преимущества:

• Высокоточное позиционирование за счёт применения сервоприводов и редукторов RV.
• Индивидуальное управление подъемом каждой ячейки обеспечивает гибкость в подаче заготовок различной формы и высоты.
• Прочная алюминиевая конструкция с минимальным весом и высокой стойкостью к износу.
• Совместимость с различными видами промышленных роботов и ЧПУ-станков.
• Безопасность эксплуатации благодаря интеграции датчиков и интеллектуальному контролю.
• Минимизация человеческого участия, снижение утомляемости персонала и повышение стабильности операций.

Области применения:

• ЧПУ-станки: автоматическая подача и съём деталей (токарные, фрезерные, сверлильные).
• Промышленные роботы: оптимизация загрузки/выгрузки, сборка, упаковка.
• Автоматические сборочные линии: позиционирование комплектующих.
• Контрольные станции и тестовые установки: фиксация и подача образцов.
