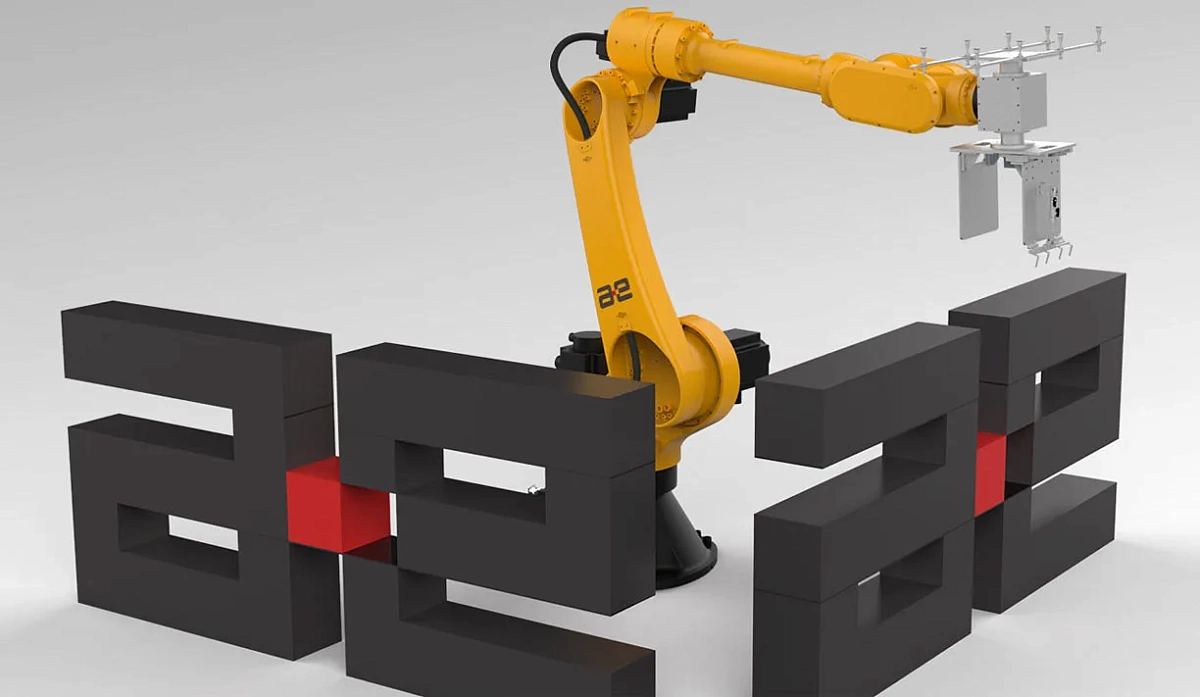

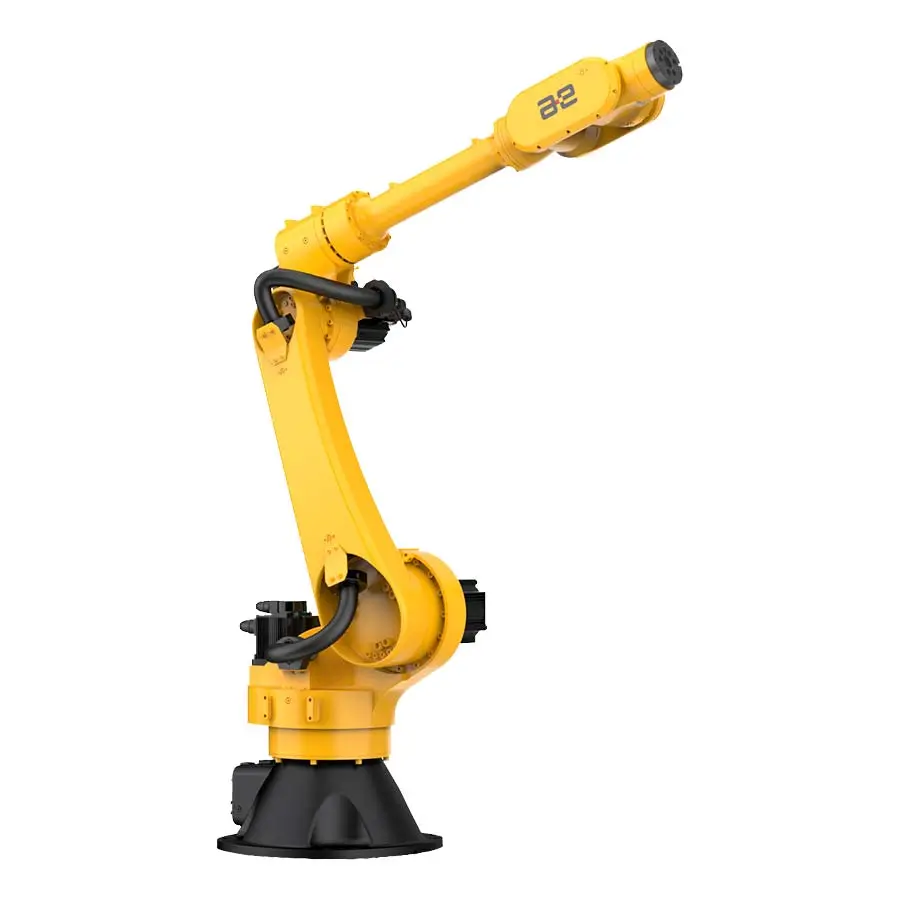

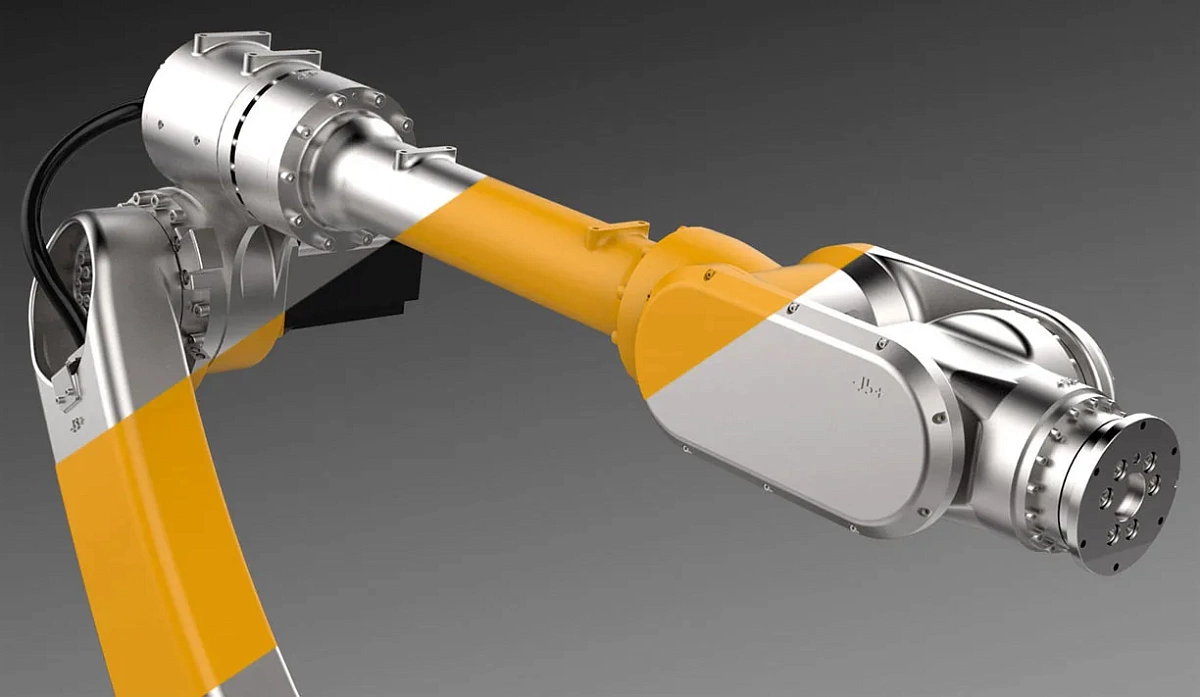

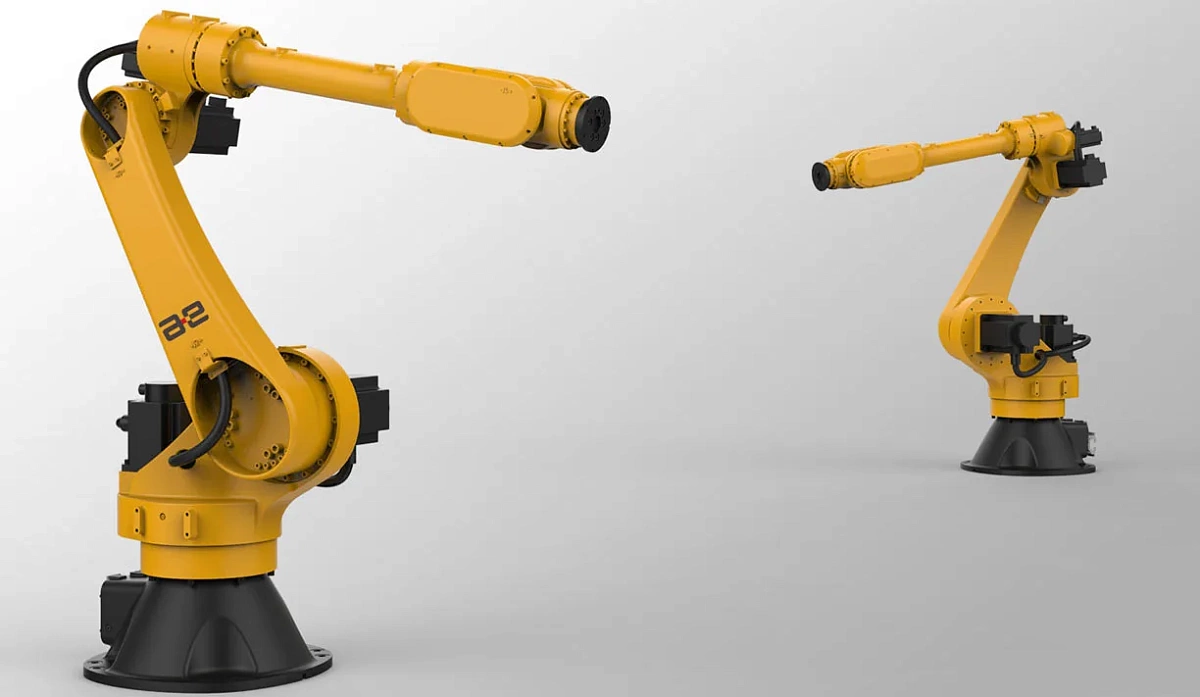

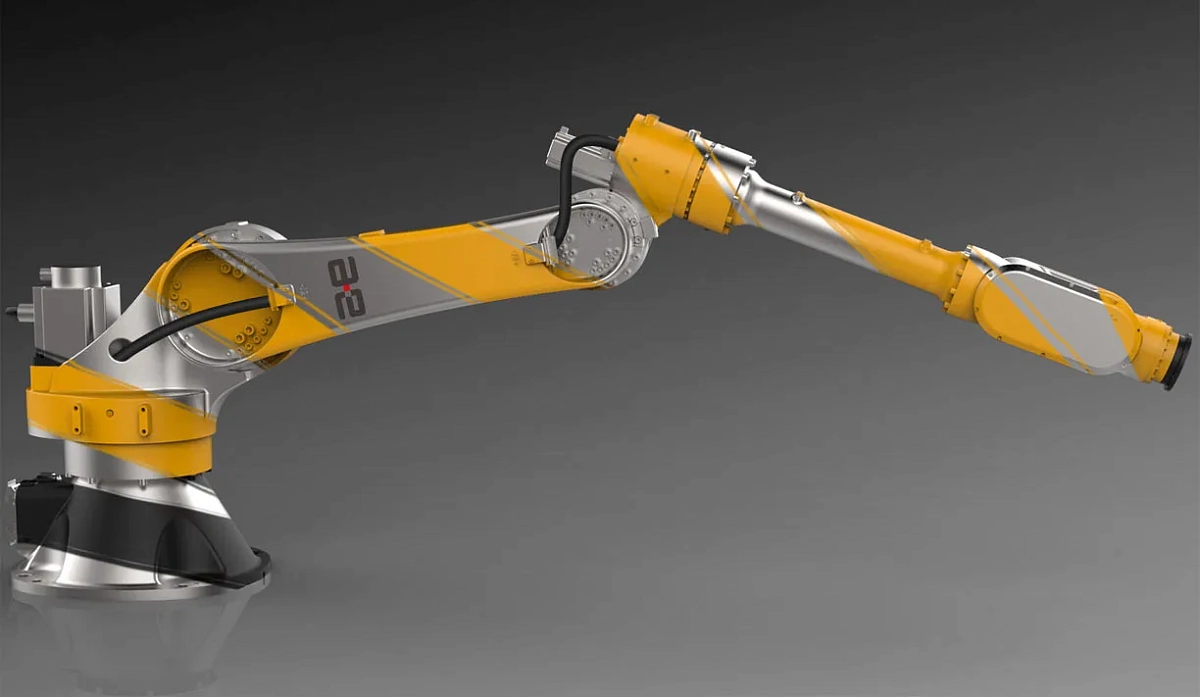

Промышленный робот-манипулятор PEITIAN ROBOT AIR50-2230
- Перезвоним в течение 15 минут
- Отправим цены и условия поставки
- Уточним требования к оборудованию
- Выгодный лизинг от 6.9%
- Гарантия 2 года
- Доставка по РФ и странам СНГ
Характеристики
Скачать технические характеристики| Степень подвижности | 6 осей |
| Длина руки | 2238 мм |
| Максимальная нагрузка | 50 кг |
| Точность повторного позиционирования | ±0.06 мм |
| Вес робота | 550 кг |
| Способ крепления | пол |
| Угол поворота 1-й оси | -185°~185° |
| Скорость вращения 1-й оси | 180°/с |
| Угол поворота 2-й оси | -75°~145° |
| Скорость вращения 2-й оси | 180°/с |
| Угол поворота 3-й оси | -120°~170° |
| Скорость вращения 3-й оси | 180°/с |
| Угол поворота 4-й оси | -350°~350° |
| Скорость вращения 4-й оси | 260°/с |
| Угол поворота 5-й оси | -120°~120° |
| Скорость вращения 5-й оси | 255°/с |
| Угол поворота 6-й оси | -360°~360° |
| Скорость вращения 6-й оси | 370°/с |
| Степень защиты | корпус IP54, рука IP67 |
Файлы для скачивания
| Продукт | Тип файла | Дата | Действие |
|---|---|---|---|
| ARC4-50-Assembly | 3D модель | 10.06.2025 | Скачать |
| AIR50-2230A 3D model_sw2011 | 3D модель | 10.06.2025 | Скачать |
| AIR50-2230A 3D model_stp | 3D модель | 10.06.2025 | Скачать |
| AIR50-2230A 2D drawings | 3D модель | 10.06.2025 | Скачать |
| AIR-TP-teach-pendant-operation-manual-V4.5.0 | Руководство по эксплуатации | 09.06.2025 | Скачать |
| ARC4-50, ARC4-75 Control Cabinet Manual V1.3.1 | Руководство по эксплуатации | 10.06.2025 | Скачать |
| AIR50-2230A Operation Manual V1.4.5 | Руководство по эксплуатации | 10.06.2025 | Скачать |
| PEITIAN ROBOT AIR50-2230 | Руководство по эксплуатации | 10.06.2025 | Скачать |
Описание
Промышленный робот-манипулятор PEITIAN ROBOT AIR50-2230 представляет собой передовое решение для автоматизации производственных процессов, сочетая высокую грузоподъемность, увеличенный рабочий радиус и точность. Благодаря шести степеням свободы и грузоподъемности 50 кг, он эффективно справляется с широким спектром задач на производственных линиях.
Одним из ключевых преимуществ AIR50-2230 является его рабочий радиус, достигающий 2238 мм, что позволяет манипулировать крупными деталями и выполнять операции на значительном расстоянии. Гибкость установки (напольный, настенный, потолочный монтаж) делает его удобным для интеграции в различные производственные процессы.
Высокая точность позиционирования обеспечивается повторяемостью ±0,06 мм, что гарантирует стабильность и надежность при выполнении задач, требующих высокой прецизионности, таких как металлообработка, сборка крупных компонентов и автомобилестроение.
Робот-манипулятор AIR50-2230 демонстрирует высокие скорости работы. Ось 1 перемещается в диапазоне ±185°с максимальной скоростью 180°/с, ось 2 – +145°/-75° со скоростью 180°/с, ось 3 – +170°/-120° с той же скоростью. Ось 4 обеспечивает вращение ±350° со скоростью 260°/с, ось 5 – ±120° при скорости 255°/с, а ось 6 – полный оборот ±360° с максимальной скоростью 370°/с.
Степень защиты IP54 (и IP67 для запястья) гарантирует защиту от пыли и водяных брызг, что делает его пригодным для работы в различных промышленных условиях. Диапазон рабочих температур от 0°C до 45°C позволяет эксплуатировать его как в стандартных, так и в более сложных производственных средах.
Сравнивая PEITIAN ROBOT AIR50-2230 с аналогичными моделями, можно отметить его сбалансированное сочетание грузоподъемности, рабочего радиуса, точности и скорости. Многие роботы в этом классе либо менее мощные, либо имеют меньший рабочий радиус, что делает AIR50-2230 оптимальным решением для предприятий, стремящихся к повышению эффективности и точности автоматизированных процессов.

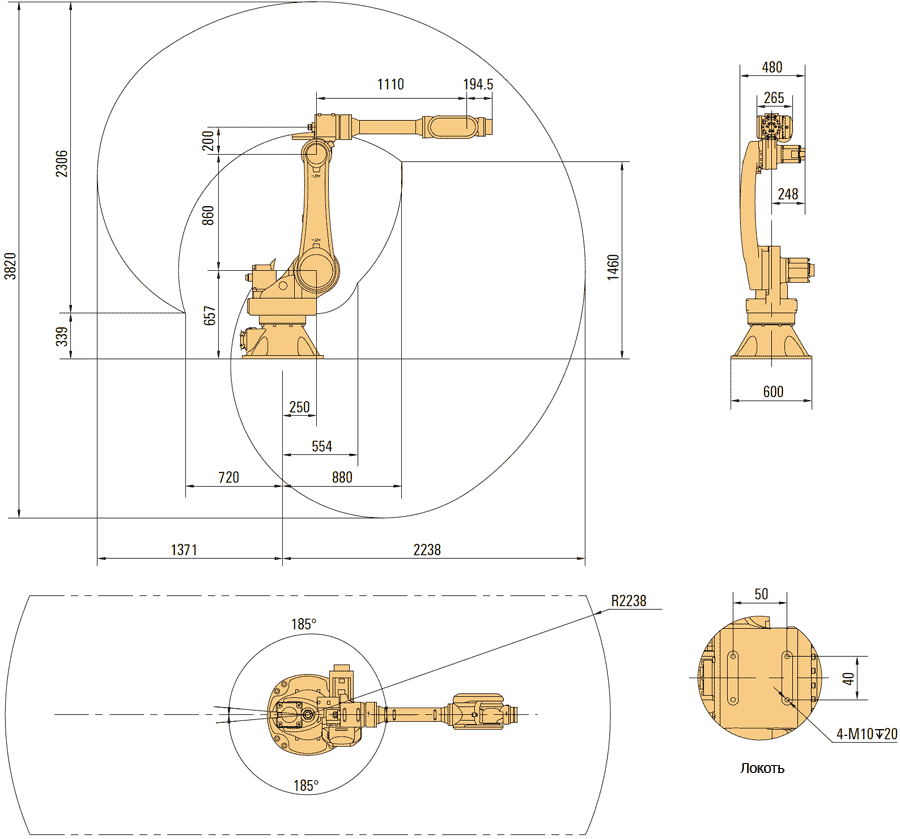

Габаритные размеры и рабочий диапазон

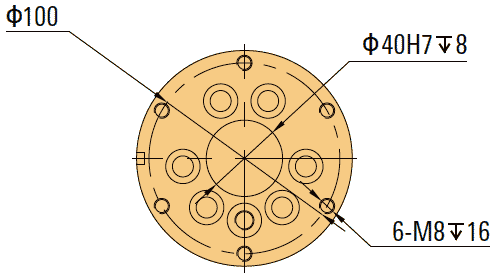

Фланец

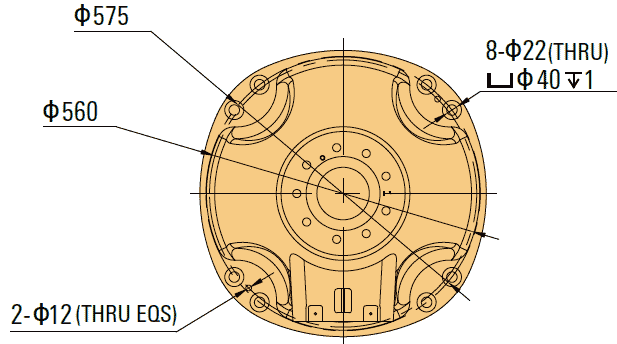

Основание
