Система лазерного отслеживания сварных швов Full-v G
- Перезвоним в течение 15 минут
- Отправим цены и условия поставки
- Уточним требования к оборудованию
- Выгодный лизинг от 6.9%
- Гарантия 2 года
- Доставка по РФ и странам СНГ
| Наименование | Цена | ||
|---|---|---|---|
| Система лазерного отслеживания сварных швов Full-v G200T | По запросу | Запросить | |
| Система лазерного отслеживания сварных швов Full-v G200W | По запросу | Запросить | |
| Система лазерного отслеживания сварных швов Full-v G300T | По запросу | Запросить | |
| Система лазерного отслеживания сварных швов Full-v G300W | По запросу | Запросить | |
| Система лазерного отслеживания сварных швов Full-v G400T | По запросу | Запросить | |
| Система лазерного отслеживания сварных швов Full-v G400W | По запросу | Запросить |
Характеристики
| Модель | G200T | G200W | G300T | G300W | G400T | G400W |
|---|---|---|---|---|---|---|
| Тип процессора | AI + 4 core | AI + 4 core | AI + 4 core | AI + 4 core | AI + 4 core | AI + 4 core |
| Частота кадров | До 60 Гц | До 60 Гц | До 60 Гц | До 60 Гц | До 60 Гц | До 60 Гц |
| Минимальная ширина распознавания шва, мм | 0,3 | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 |
| Боковая точность измерений, мм | 0,029 | 0,038 | 0,047 | 0,061 | 0,065 | 0,081 |
| Продольная точность измерений, мм | 0,185 | 0,272 | 0,194 | 0,264 | 0,349 | 0,468 |

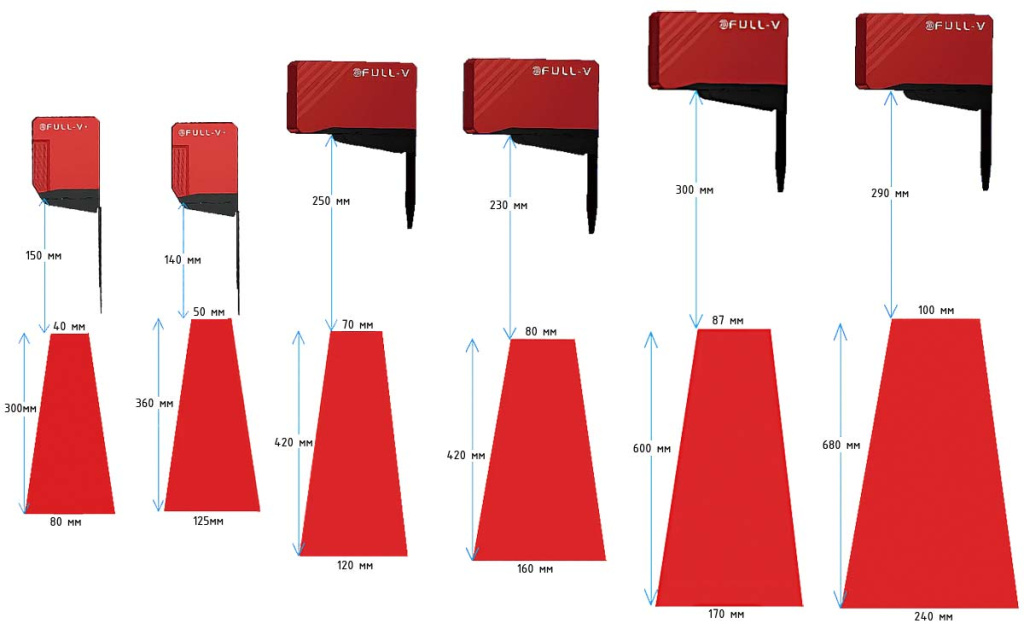

| Эффективная рабочая дальность, мм | 150–300 | 140–360 | 250–420 | 230–450 | 300–600 | 290–680 |
| Ширина поля зрения, мм | 40–80 | 50–125 | 70–120 | 80–160 | 87–170 | 100–240 |
| Габаритные размеры, мм | 93×74×39 | 93×74×39 | 80×135×39 | 80×135×39 | 80×135×39 | 80×135×39 |
Лазерная система отслеживания сварных швов Full-v серии G — это современный инструмент промышленной автоматизации нового поколения, разработанный для обеспечения высокой точности, стабильности и гибкости при выполнении сварочных операций в режиме реального времени. Благодаря полностью обновленной архитектуре 6.0 и улучшенным интеллектуальным алгоритмам обработки изображений, данная система предлагает непревзойденную производительность для самых сложных сварочных задач.
Ключевые отличия и преимущества
- Передовая архитектура 6.0
Система основана на новой архитектуре 6.0, что позволило значительно повысить скорость и точность обработки визуальных данных. - Интеллектуальный процессор
Каждая модель оснащена процессором с ядром ИИ и четырьмя вычислительными модулями, что гарантирует высокую вычислительную мощность и мгновенную обработку информации. - Адаптация под разные типы швов
Система способна отслеживать широкий спектр сварных швов, при этом дополнительные функции могут быть расширены в зависимости от потребностей заказчика. - Полная автономность
Датчик полностью интегрирован, не требует подключения внешних промышленных ПК, минимизируя сложность конфигурации и монтажа. - Бесконтактное измерение
Применение технологии линейного структурированного света позволяет быстро и точно сканировать сварной шов без физического контакта и подвижных элементов. - Универсальное применение
Подходит для большинства автоматизированных сварочных процессов: дуговая сварка, лазерная сварка, TIG, MIG, сварка трением с перемешиванием и другие.
| Модель | Серия X | Серия Z | Серия P | Серия G |
|---|---|---|---|---|
| Направление применения | Отслеживание сварного шва / инспекция сварного шва / тонкая интеграция / функции настройки | Отслеживание сварного шва / тонкая состыковка / функции настройки | Отслеживание сварного шва / функции настройки | Отслеживание сварного шва |
| Базовый алгоритм | + | + | + | + |
| Улучшенный алгоритм | + | + | + | |
| Пользовательские типы сварных швов | + | + | + | |
| Обнаружение нулевого зазора | + | + | ||
| Инспекция после сварки | + | |||
| Разработка других приложений | + |
Принцип работы

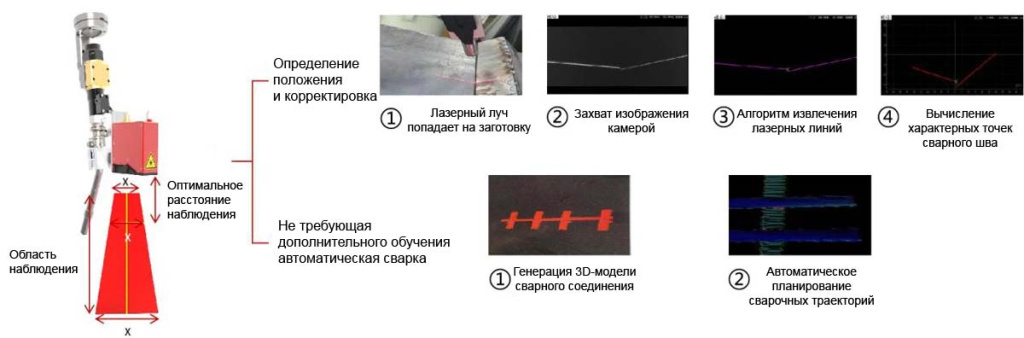

Датчик создает проекцию полосы лазерного света на поверхность заготовки. Высокоскоростная камера фиксирует форму полосы, после чего встроенный алгоритм преобразует данные в пространственные координаты и параметры сварного шва: геометрию, смещение, зазоры. Эта информация в реальном времени передается на контроллер робота, который корректирует траекторию сварки или перемещение заготовки, обеспечивая идеально ровный и прочный сварной шов. Такая технология обеспечивает исключительную точность без физического контакта и механических помех.
Преимущества по сравнению с аналогами
- Минимальная задержка передачи данных.
- Высокая кадровая частота до 60 Гц.
- Широкий диапазон наблюдения и поле зрения.
- Удобство настройки и расширяемость функций.
- Устойчивая работа даже в сложных производственных условиях.
