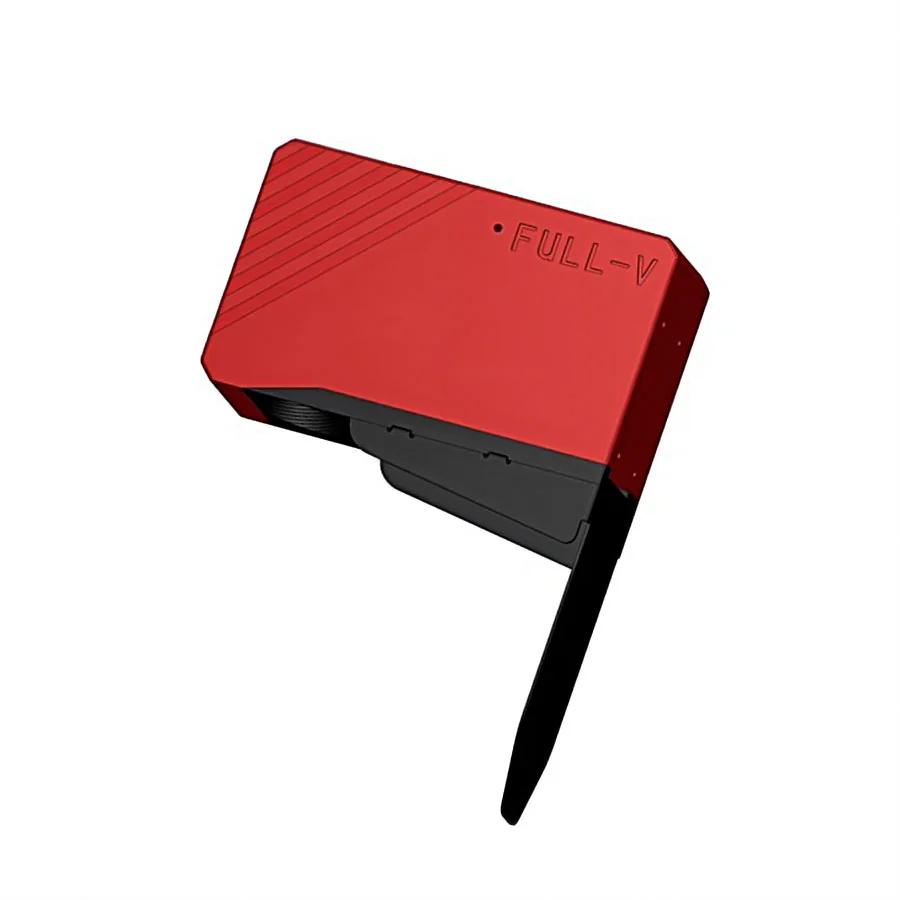

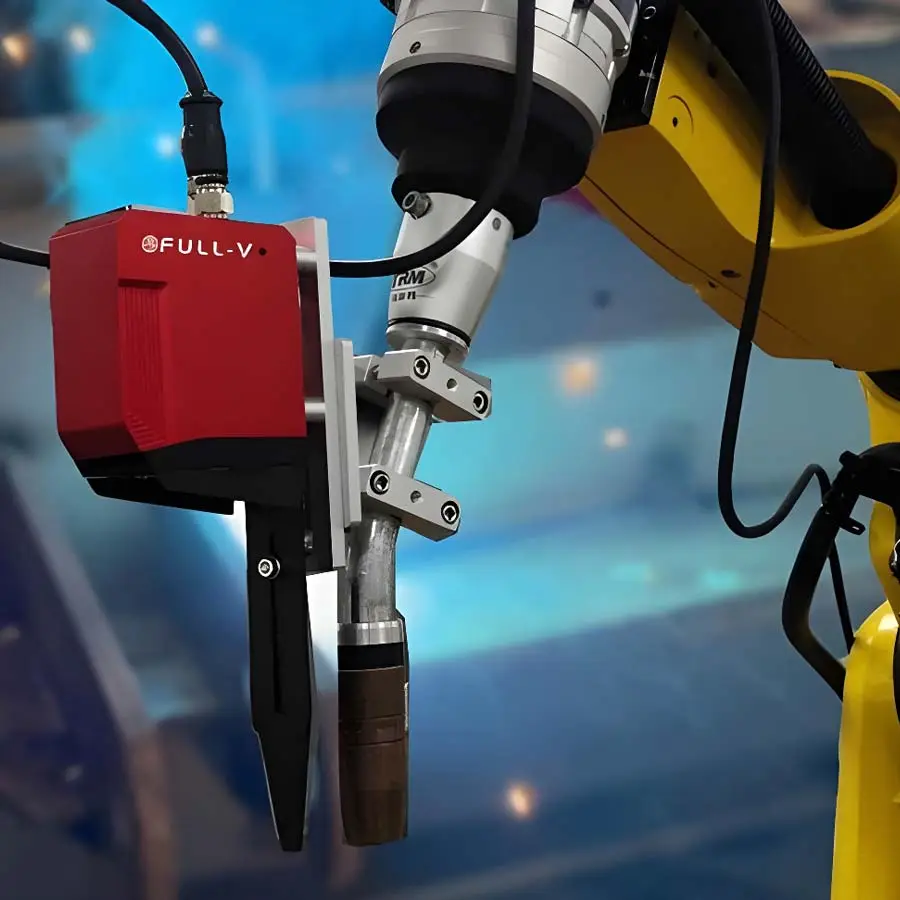

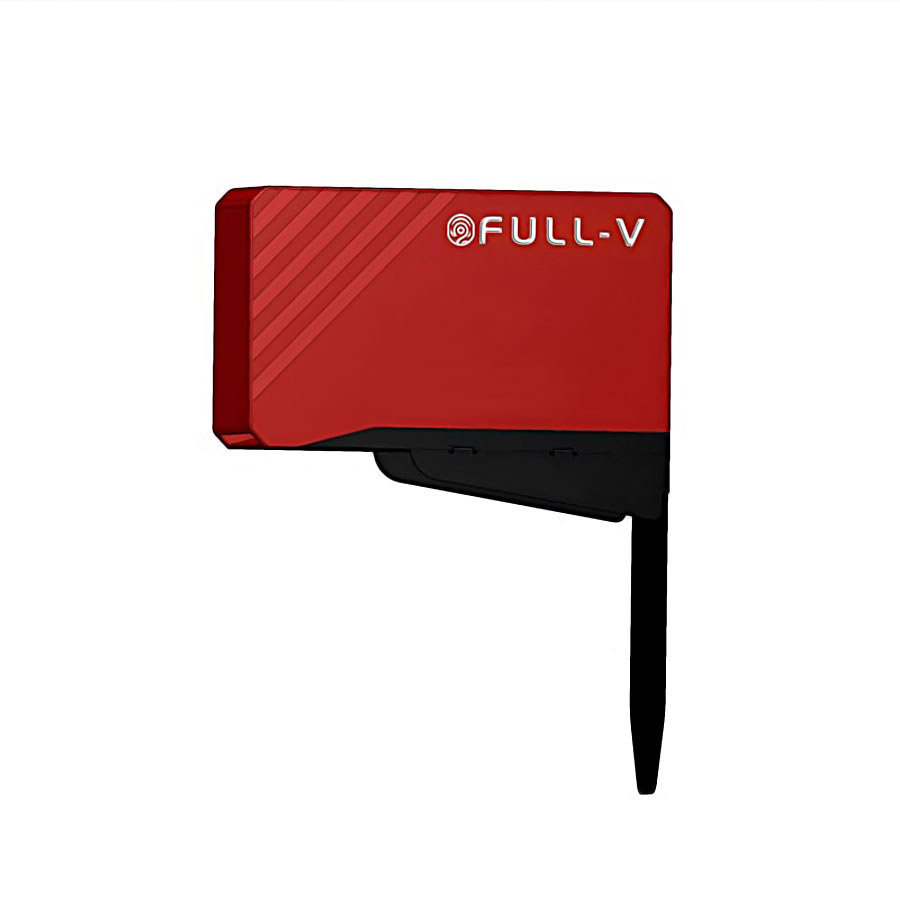

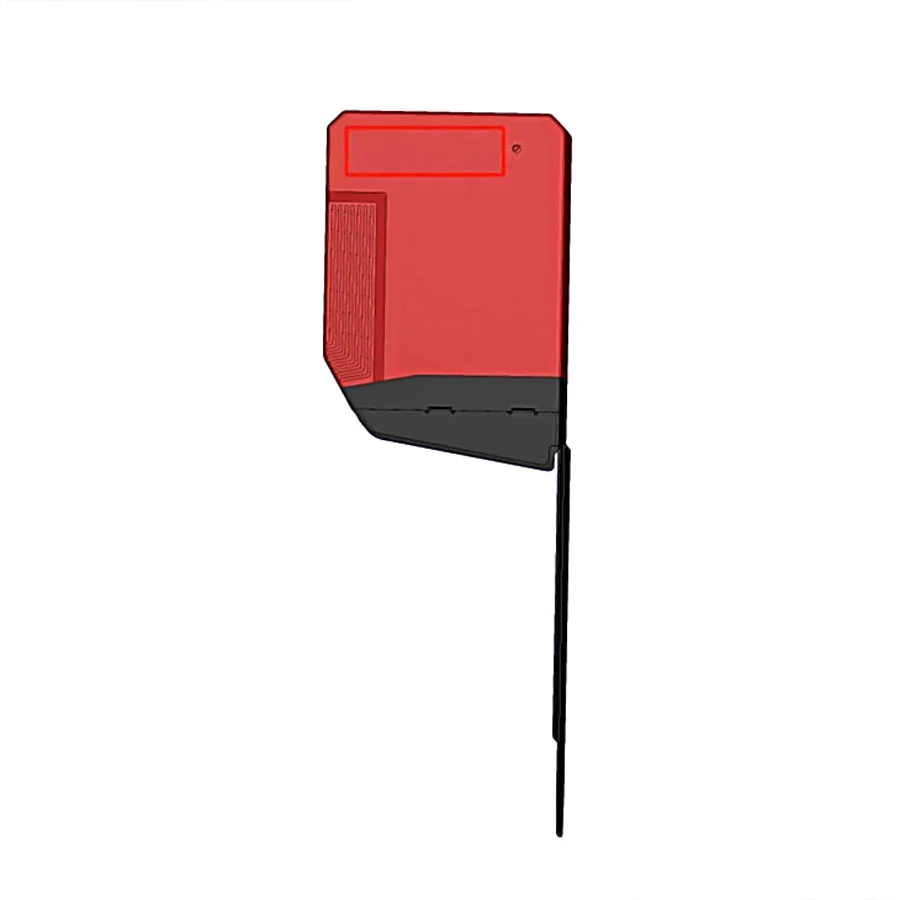

Система лазерного отслеживания сварных швов Full-v X

Характеристики

Система лазерного отслеживания сварного шва Full-v серии X — это высокотехнологичное решение последнего поколения, специально разработанное для автоматизированного контроля и корректировки траектории сварки в реальном времени. Она сочетает в себе передовые модули «обнаружения» и «точной стыковки», что позволяет достичь высокой точности и надёжности работы в условиях промышленного производства.

Флагманская архитектура системы объединяет в себе мощное программное обеспечение с эксклюзивными алгоритмами Full-v и современное аппаратное исполнение. Благодаря этому обеспечивается гибкость применения, лёгкая адаптация под индивидуальные производственные задачи и высокая скорость обработки данных. Система особенно востребована при работе с роботизированными сварочными комплексами для изготовления изделий с высокими требованиями к качеству сварного шва.

Ключевые отличия и преимущества

• Интеграция ключевых модулей:
  Встроенные модули «обнаружения» и «fine стыковки» позволяют системе точно определять параметры сварного соединения и автоматически корректировать траекторию сварки.
• Передовые алгоритмы и расширяемая архитектура:
  Программно-аппаратная платформа легко масштабируется и настраивается под специфические задачи пользователя. Эксклюзивные алгоритмы Full-v обеспечивают высокую стабильность результатов и минимизацию ошибок.
• Контроль качества сварки на завершающих этапах:
  Новая функция пост-сварочного контроля позволяет выявлять даже мельчайшие дефекты шва, которые могут быть пропущены при ручном визуальном осмотре. Использование лазерного зрительного датчика гарантирует быстрый и точный анализ формы поперечного сечения сварного шва.
• Большие данные и 3D интерфейс:
  Система собирает и анализирует большие объёмы данных, что способствует оптимизации параметров сварки. 3D-интерфейс отображает даже незначительные дефекты, обеспечивая оператору полную картину состояния сварного шва.
• Простота эксплуатации:
  Простое программирование и дружественный пользовательский интерфейс делают настройку и ввод системы в эксплуатацию быстрым и удобным.

Принцип работы

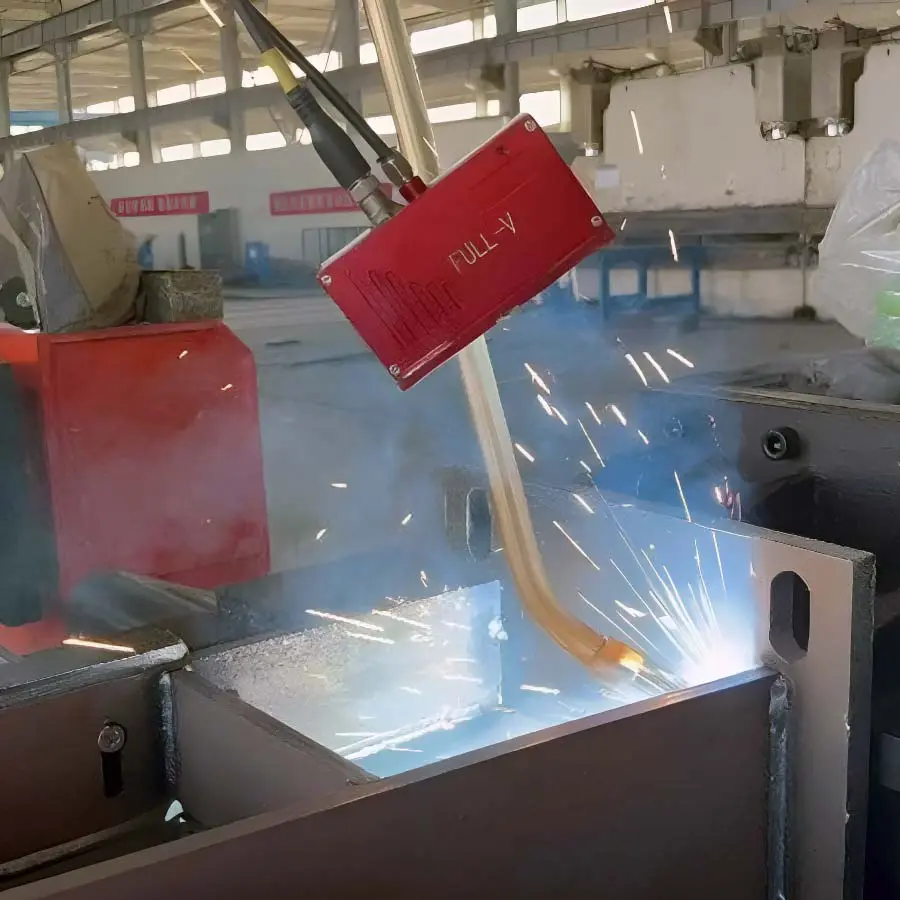

Система работает по принципу бесконтактного лазерного сканирования. Лазерный луч направляется на область сварного шва, формируя видимую световую полосу, которая фиксируется высокоточным сенсором и камерой высокого разрешения. Образ полученной световой полосы обрабатывается в реальном времени, и извлечённые данные о координатах шва, смещениях и зазорах автоматически передаются в контроллер робота.

Это позволяет роботу точно следовать заданной траектории, мгновенно компенсируя отклонения заготовки и минимизируя риски брака. В отличие от традиционных методов контроля, лазерное отслеживание гарантирует высокую скорость реакции, максимальную точность и гибкость применения даже на сложных швах или в условиях минимального зазора.

Области применения

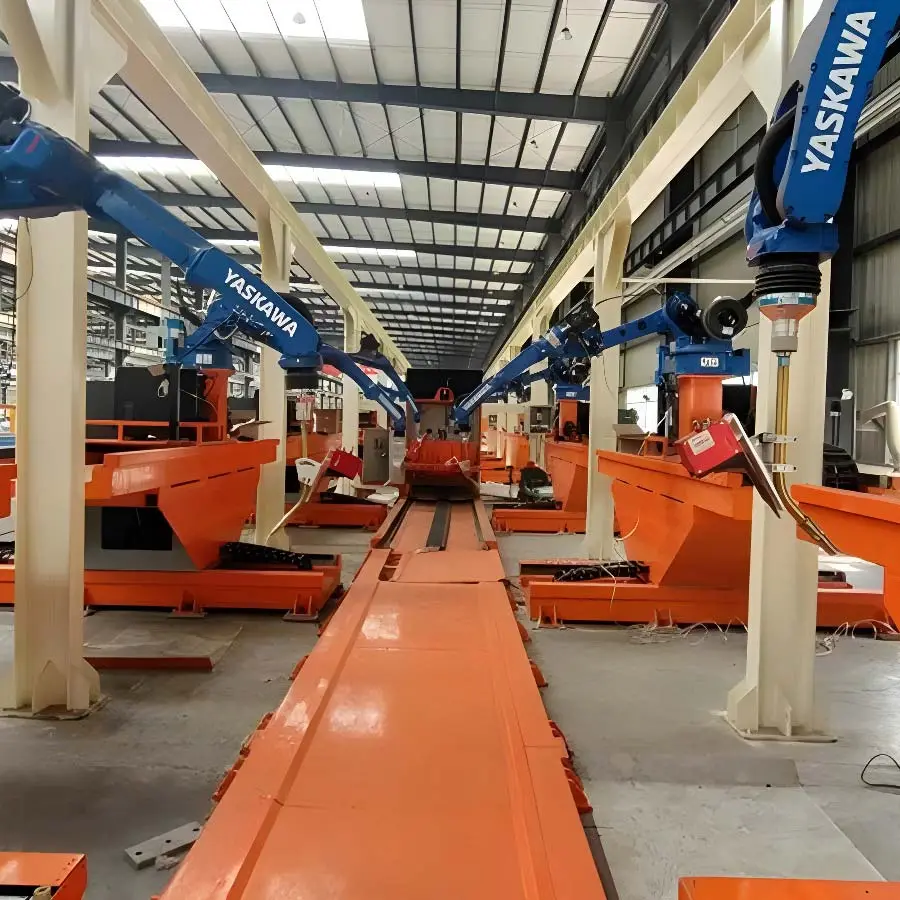

• Автоматизированная сварка корпусов и трубопроводов.
• Производство металлоконструкций с высокими требованиями к герметичности и прочности шва.
• Сварка элементов автомобильной, авиационной и судостроительной промышленности.
• Контроль качества после сварки при массовом производстве.
