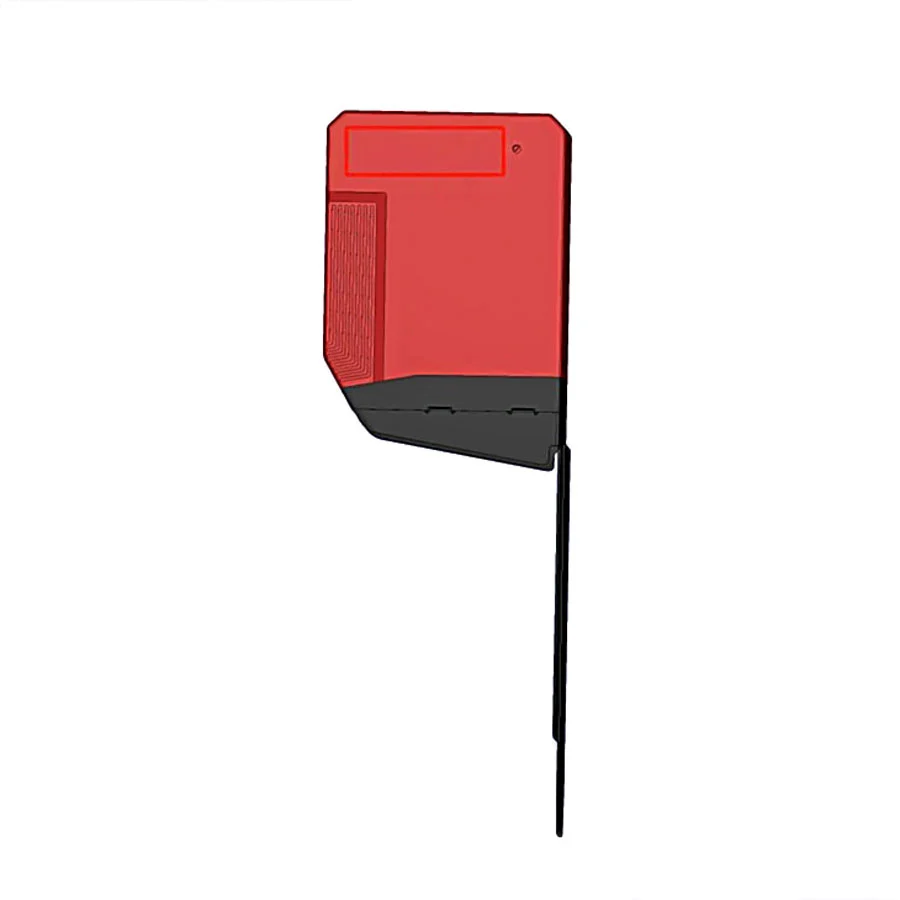

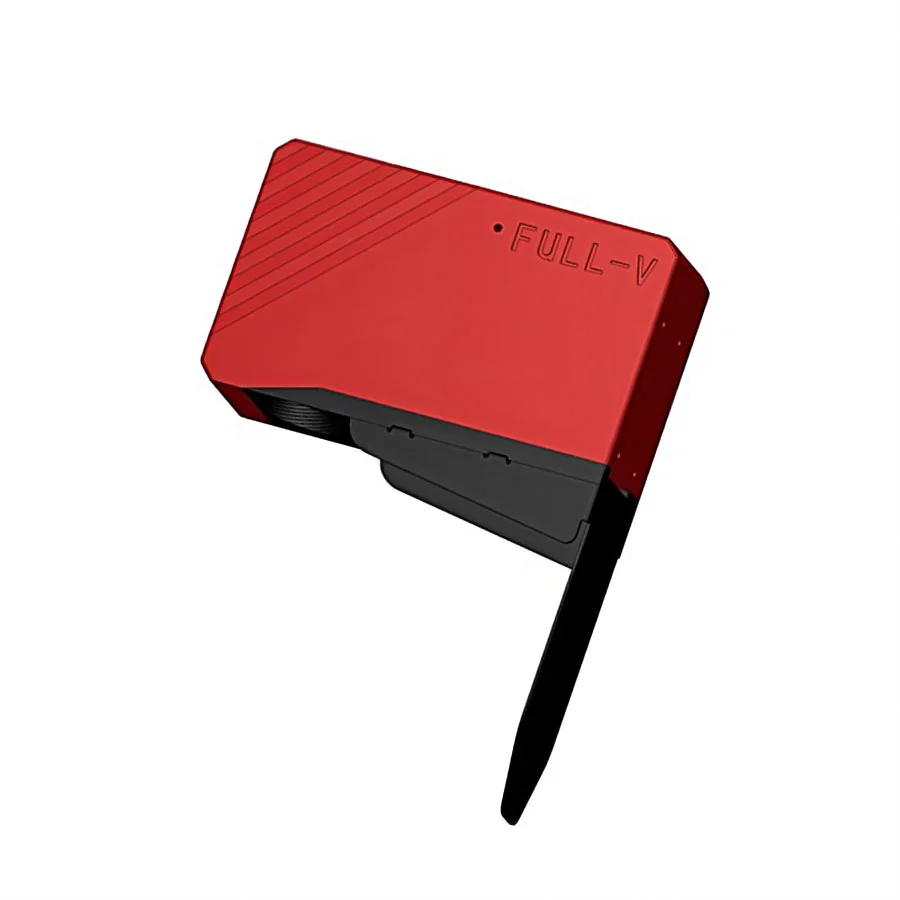

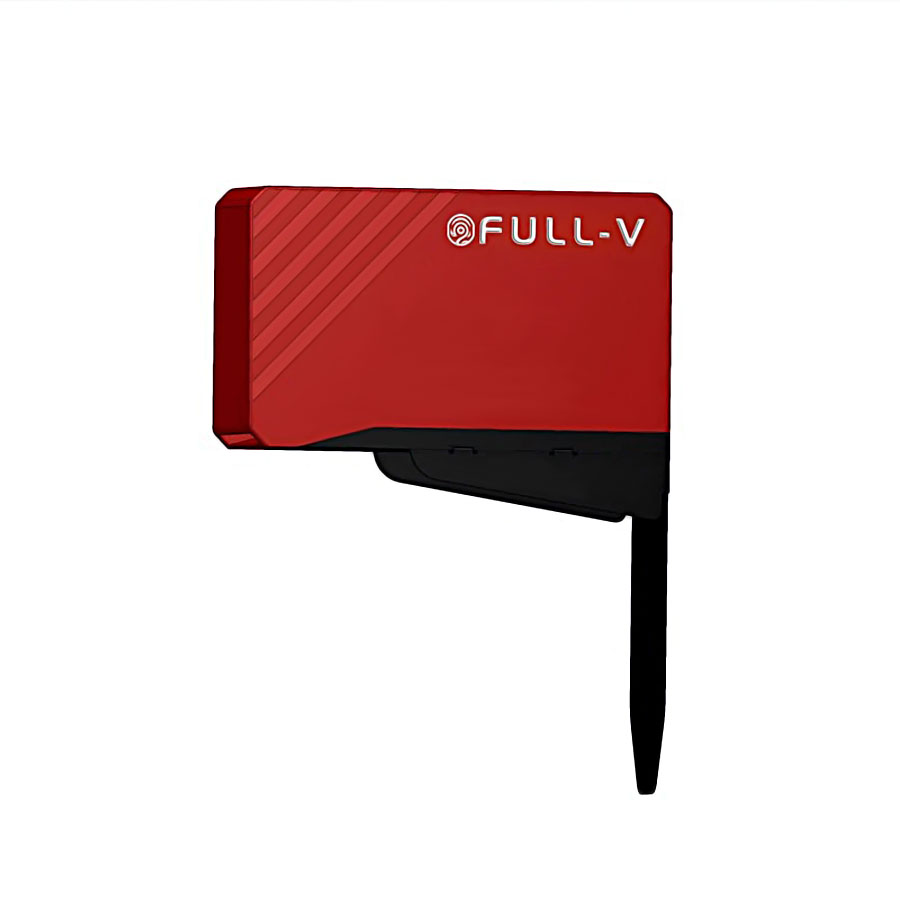

Система лазерного отслеживания сварных швов Full-v Z
- Перезвоним в течение 15 минут
- Отправим цены и условия поставки
- Уточним требования к оборудованию
- Выгодный лизинг от 6.9%
- Гарантия 2 года
- Доставка по РФ и странам СНГ
Характеристики
| Модель | Z100T | Z200T |
|---|---|---|
| Тип процессора | AI + 8 Core | AI + 8 Core |
| Частота кадров | До 180 Гц | До 180 Гц |
| Поддержка индивидуальных профилей швов | есть | есть |
| Распознавание нулевого зазора | есть | есть |
| Минимальная ширина распознавания шва, мм | 0,12 | 0,29 |
| Боковая точность измерений, мм | 0,012 | 0,029 |
| Продольная точность измерений, мм | 0,043 | 0,185 |
| Эффективная рабочая дальность, мм | 90–130 | 150–300 |
| Ширина поля зрения, мм | 20–30 | 40–80 |
| Габаритные размеры, мм | 93×74×39 | 93×74×39 |
Система лазерного отслеживания сварных швов Full-v Z — это высокотехнологичное решение, специально разработанное для обеспечения сверхточного позиционирования и контроля траектории сварочного инструмента в реальном времени. Устройство ориентировано на самые строгие требования современной промышленности, включая автоматизированную лазерную сварку, сварку TIG, плазменную сварку и сварку трением с перемешиванием.
Ключевые отличия и преимущества
- Оптимизирована под прецизионную стыковку:
Система разработана с учётом особенностей работы с узкими швами и минимальными зазорами, что особенно актуально при изготовлении высокоточных изделий. - Распознавание «нулевого» зазора:
Алгоритмы и аппаратная база системы позволяют уверенно идентифицировать сварные швы с практически отсутствующим зазором между деталями (до 0,01 мм). - Стандартная и расширяемая функциональность:
Базовый функционал отслеживания швов может быть гибко дополнен дополнительными модулями и функциями в зависимости от специфики производства. - Обновлённая архитектура 6.0:
Устройство базируется на новой архитектуре вычислительного ядра, что значительно повышает стабильность работы и расширяет область применения, вплоть до высокотехнологичных и уникальных сценариев сварки. - Гибкое масштабирование под задачи пользователя:
Инженерная структура и программное обеспечение позволяют адаптировать систему под индивидуальные производственные требования.
| Модель | Серия X | Серия Z | Серия P | Серия G |
|---|---|---|---|---|
| Направление применения | Отслеживание сварного шва / инспекция сварного шва / тонкая интеграция / функции настройки | Отслеживание сварного шва / тонкая состыковка / функции настройки | Отслеживание сварного шва / функции настройки | Отслеживание сварного шва |
| Базовый алгоритм | + | + | + | + |
| Улучшенный алгоритм | + | + | + | |
| Пользовательские типы сварных швов | + | + | + | |
| Обнаружение нулевого зазора | + | + | ||
| Инспекция после сварки | + | |||
| Разработка других приложений | + |
Принцип работы
Сенсор лазерного отслеживания Full-v Z формирует направленный лазерный луч, создающий чёткую световую полосу на поверхности шва. Эта полоса фиксируется высокочувствительной камерой с высокой частотой кадров до 180 Гц. Встроенный интеллектуальный алгоритм в режиме реального времени анализирует полученные данные, вычисляет ключевые параметры шва — такие как координаты, ширина зазора, углы перекоса — и передаёт эти данные в систему управления робота.
Робот, получив информацию, автоматически корректирует траекторию сварки, мгновенно компенсируя даже мельчайшие отклонения и обеспечивая идеальную геометрию сварного соединения.
В отличие от традиционных методов слежения, данная система полностью бесконтактна, исключает механический износ и гарантирует максимальную точность сварочного процесса.
Области применения
- Автоматизированная лазерная сварка прецизионных конструкций
- Сварка TIG и плазменная сварка в роботизированных ячейках
- Сварка трением с перемешиванием для тонкостенных или композитных деталей
- Сварка изделий с высокой отражающей способностью поверхности
- Промышленные линии с высокими требованиями к качеству стыковки
Полная линейка и модульность
Датчики серии Full-v Z являются частью расширенной экосистемы Full-v, куда также входят серии G и P. Это обеспечивает пользователям возможность гибкого выбора подходящей конфигурации — от стандартных моделей до высокоточных решений для специализированных применений. Каждая модель может быть дооснащена модульными блоками и программными пакетами для дальнейшего увеличения производительности и функционала.
