Характеристики
| Модель | SVersion-HJ-RGBD-130 |
| Габариты (Д×Ш×В) | 160×89×87 мм |
| Базовое расстояние между объективами | 130 мм |
| Масса | 1,165 кг |
| Рабочее расстояние | 300 – 800 мм |
| Поле зрения (на 300 мм) | 461×255 мм |
| Поле зрения (на 800 мм) | 1150×660 мм |
| Разрешение по оси Z | 0.015 мм @300 мм / 0.10 мм @800 мм |
| VDI/VDE измерительное разрешение | 0.24 мм @300 мм / 0.75 мм @800 мм |
| Типичное время съёмки | 0.2–0.8 с (макс. 6 FPS) |
| Максимальная скорость сканирования | 3000 линий/с |
| Тип выходных данных | Облако точек (PCD, LAS, TXT) |
| Обработка данных | Встроенная, без необходимости внешнего компьютера |
| Интерфейс подключения | Гигабитный Ethernet |
| Источник света | Лазер 450 нм (синий), ИК-лазеры 808/850 нм (опц.) |
| Устойчивость к освещению | До 480 000 Люкс |
| Рабочая температура | –20°C до +70°C |
| Питание | 24 В DC, 1.1 A |
| Класс защиты | IP65 |
Компактное решение для высокоточного ближнего объёмного сканирования

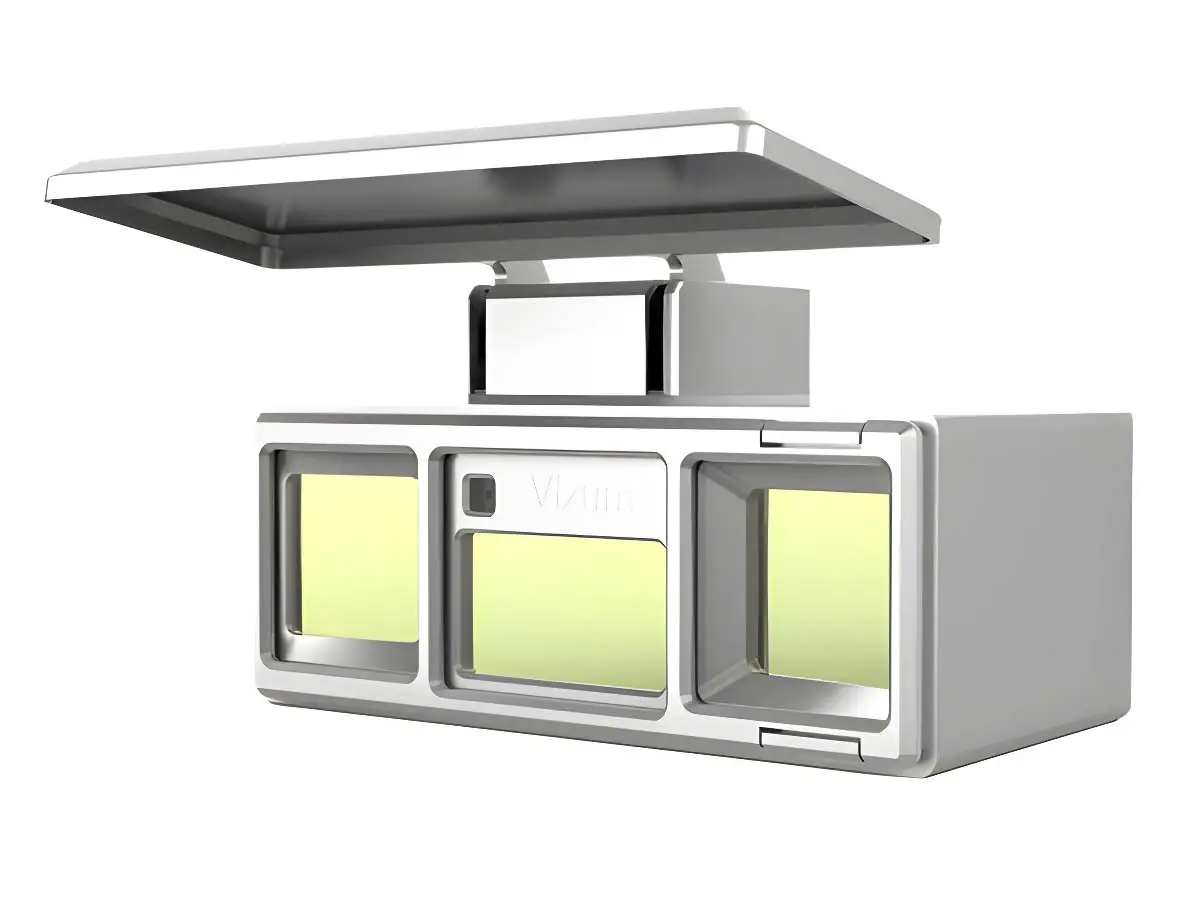

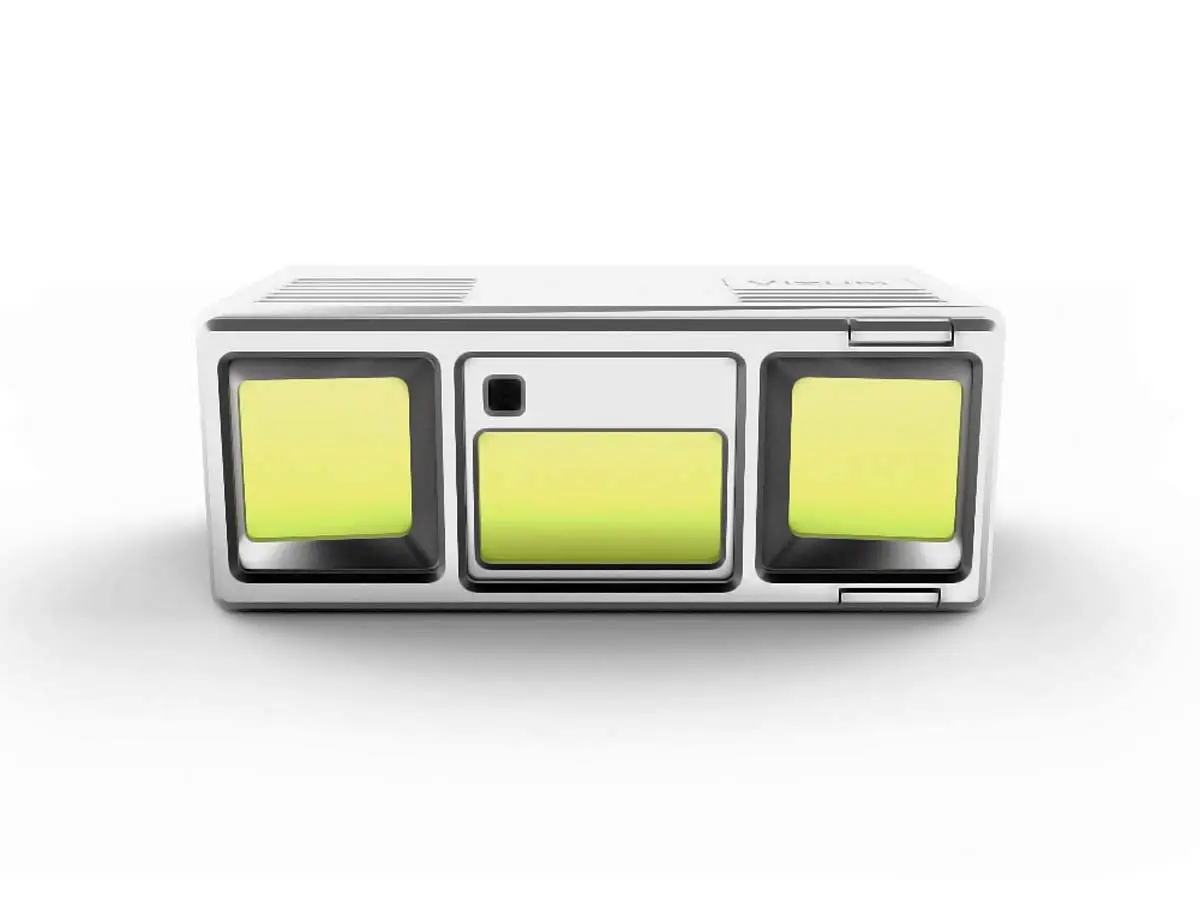

SVersion-HJ-RGBD-130 — это промышленная 3D-камера, разработанная для задач высокоточного захвата геометрии и текстуры объектов в диапазоне ближнего действия. Камера оснащена лазерным проектором и RGB-сенсором, что позволяет ей не только строить трёхмерную модель, но и получать цветовую информацию объекта.
Оптимальный диапазон работы составляет от 300 до 800 мм, при этом обеспечивается высочайшая точность измерений по глубине — до 0,015 мм на 300 мм. Благодаря этим характеристикам устройство идеально подходит для задач визуального позиционирования, измерения размеров, контроля качества и инспекции деталей на производстве.
Корпус камеры выполнен из прочного промышленного материала, размер составляет 160×89×87 мм, а масса — 1,165 кг, что делает устройство компактным и простым в монтаже. Расстояние между стереообъективами — 130 мм. Защитный уровень IP65 гарантирует надёжную работу в пыльных и влажных условиях.
Сбоку от устройства размещена инфографика, демонстрирующая геометрию объёма сканирования — сужающийся конус с ближним полем зрения 461×255 мм и дальним — 1150×660 мм.
Функциональные возможности:
- Прецизионное измерение по оси Z:
- ±0.015 мм при 300 мм
- ±0.10 мм при 800 мм
- Поперечное разрешение (VDI/VDE):
- 0.24 мм @ 300 мм
- 0.75 мм @ 800 мм
- Типичное время захвата кадра — от 0,2 до 0,8 секунд, в зависимости от сложности сцены. Максимально поддерживается 6 кадров в секунду.
- Скорость сканирования — до 3000 линий/с, что обеспечивает производительность при серийной проверке объектов.
Интеллектуальные функции и передача данных:
- Результаты обрабатываются локально, без необходимости подключения к внешней вычислительной платформе.
- Выводится облачная модель в форматах PCD, LAS, TXT.
- Интеграция через гигабитный Ethernet, что обеспечивает высокую пропускную способность и стабильность соединения.
Источники света и защита:
- Используемое освещение:
- Лазер синего спектра (450 нм)
- ИК-лазеры (808 и 850 нм) — по выбору
- Камера устойчива к внешнему свету до 480 000 Люкс, что допускает работу при ярком освещении, включая сварочные дуги и прожекторы.
