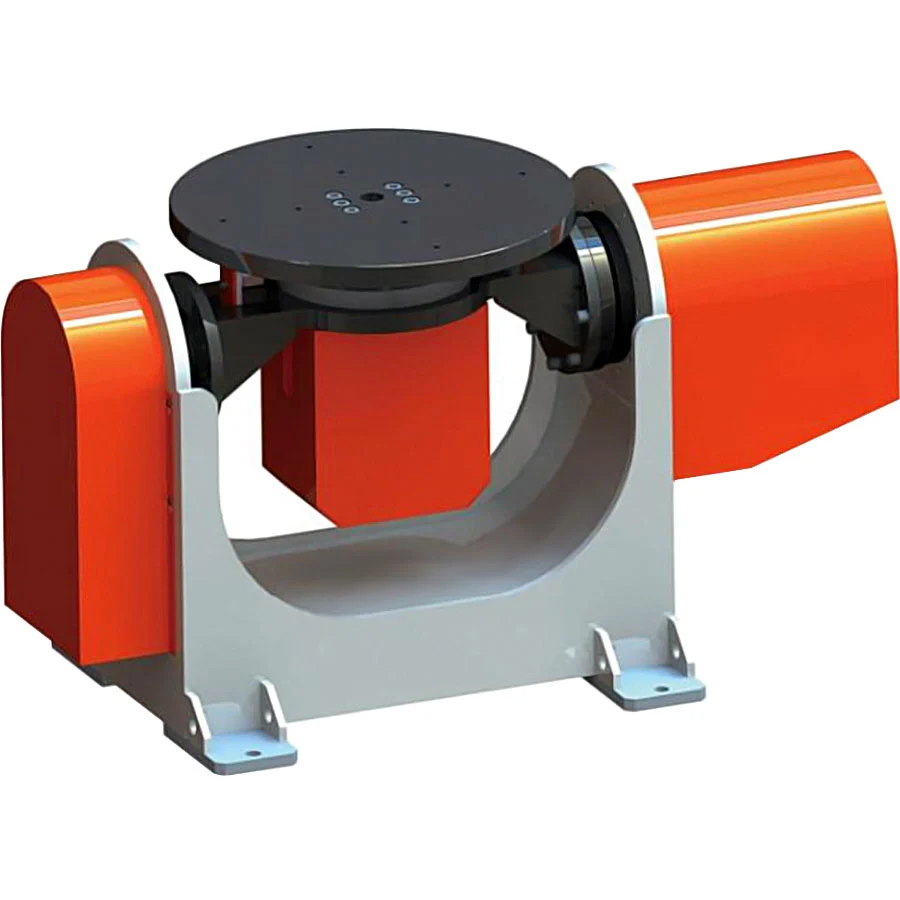

Двухосевой сварочный позиционер U-типа QDZB-A3025
- Перезвоним в течение 15 минут
- Отправим цены и условия поставки
- Уточним требования к оборудованию
- Выгодный лизинг от 6.9%
- Гарантия 2 года
- Доставка по РФ и странам СНГ
Характеристики
| Модель | QDZB-A3025 |
| Номинальное входное напряжение | Трёхфазный переменный ток 380 В ±10%, 50/60 Гц |
| Класс изоляции двигателя | F |
| Диаметр поворотного стола | 500 мм (возможна индивидуальная настройка) |
| Собственный вес оборудования | Около 250 кг |
| Максимальная грузоподъемность | 300 / 500 кг |
| Повторяемость позиционирования | ±0.1 мм (на радиусе 300 мм) |
| Окончательное остановочное положение | Произвольное |
| Габаритные размеры (Д×Ш×В) | 1100×530×620 мм |
Двухосевой позиционер U-типа модели QDZB-A3025 представляет собой специализированное оборудование, предназначенное для точного позиционирования заготовок или сборочных единиц в процессе сварки, механической обработки или сборки. Конструкция позиционера разработана с учетом необходимости обеспечения высокой гибкости при работе с деталями различной массы и габаритов.
Основу сварочного позиционера составляет прочная металлоконструкция в виде U-образной рамы, на которую установлены два сервоуправляемых привода, обеспечивающие независимое вращение и наклон монтажной платформы. Такая схема позволяет оператору или автоматизированной системе точно выставлять заготовку под требуемым углом и в нужной пространственной ориентации.
Круглый поворотный стол диаметром 500 мм (размер может быть изменён по индивидуальному заказу) служит основной монтажной площадкой для фиксации деталей. Высокая точность установки обеспечивается качественной системой сервоуправления с классом изоляции двигателя F, что гарантирует надёжную эксплуатацию и защиту оборудования при длительных нагрузках.
Позиционер рассчитан на эксплуатацию в промышленной среде при стандартном трехфазном напряжении 380 В ±10%, с рабочей частотой 50/60 Гц, что делает его универсальным для подключения к сетям большинства производственных предприятий.
Несмотря на прочную конструкцию, устройство отличается относительно небольшим весом — около 250 кг, при этом оно способно выдерживать нагрузки до 300 кг или 500 кг (в зависимости от условий и конфигурации). Высокая повторяемость позиционирования ±0.1 мм (на радиусе R300) гарантирует стабильность результатов при выполнении высокоточных сварочных операций или сборочных процессов.
Конечные остановочные положения платформы могут быть настроены произвольно, что делает позиционер удобным для интеграции в различные технологические процессы с индивидуальными требованиями к углам поворота.
Компактные габариты устройства — 1100 мм × 530 мм × 620 мм — способствуют экономии рабочего пространства и упрощают установку в условиях ограниченной площади.
Преимущества:
- Двухосевое управление: высокая степень свободы при повороте и наклоне заготовки;
- Гибкость применения: настройка диаметра платформы под индивидуальные задачи;
- Высокая точность позиционирования: минимальные отклонения в рабочих циклах;
- Компактность и прочность конструкции: оптимальное соотношение массы и грузоподъемности;
- Универсальное подключение к промышленной сети.
