Двухосевой сварочный позиционер U-типа ZK-10U

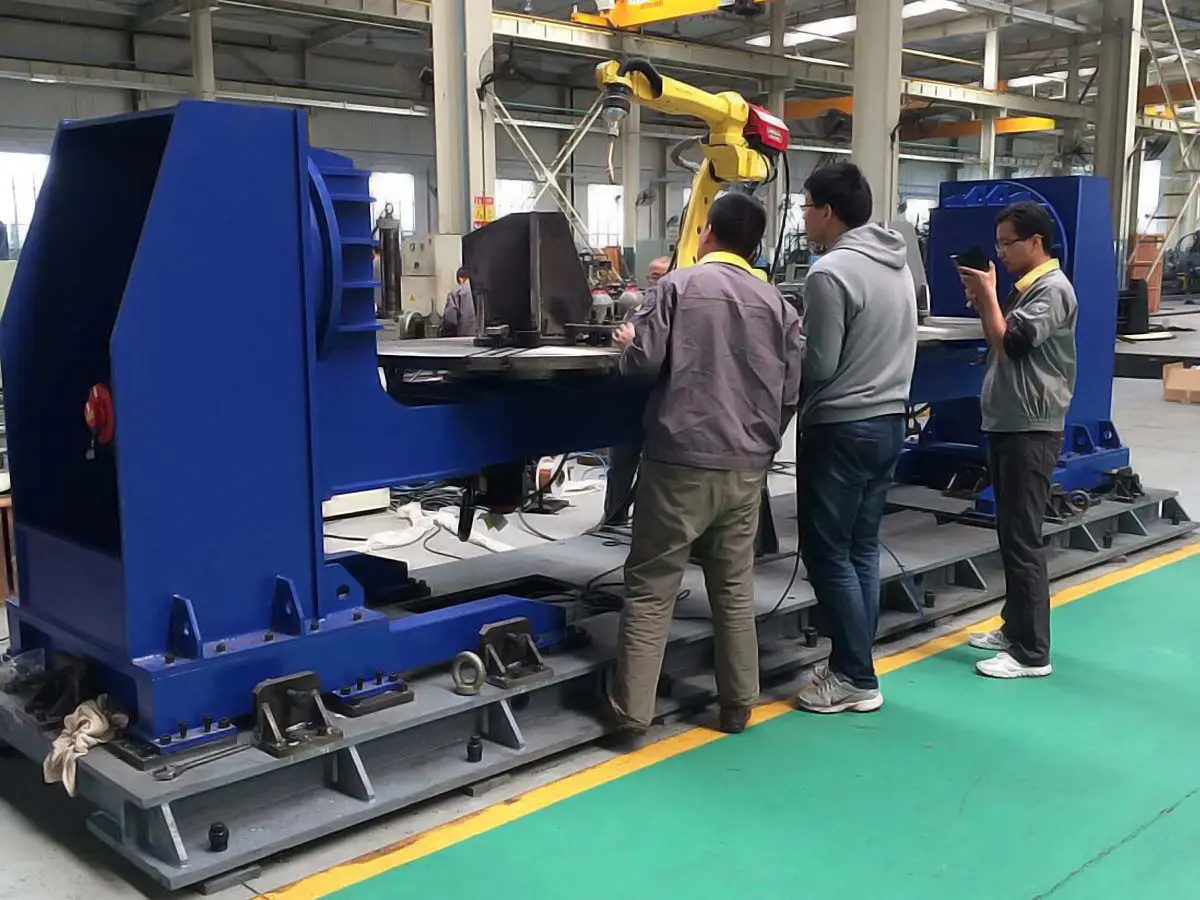

Позиционер ZK-10U является современным сварочным оборудованием, предназначенным для пространственного позиционирования заготовок в процессе автоматизированной сварки. Устройство разработано специально для интеграции в роботизированные ячейки, где требуется высокая точность, стабильность и надёжность позиционирования сварочного объекта.

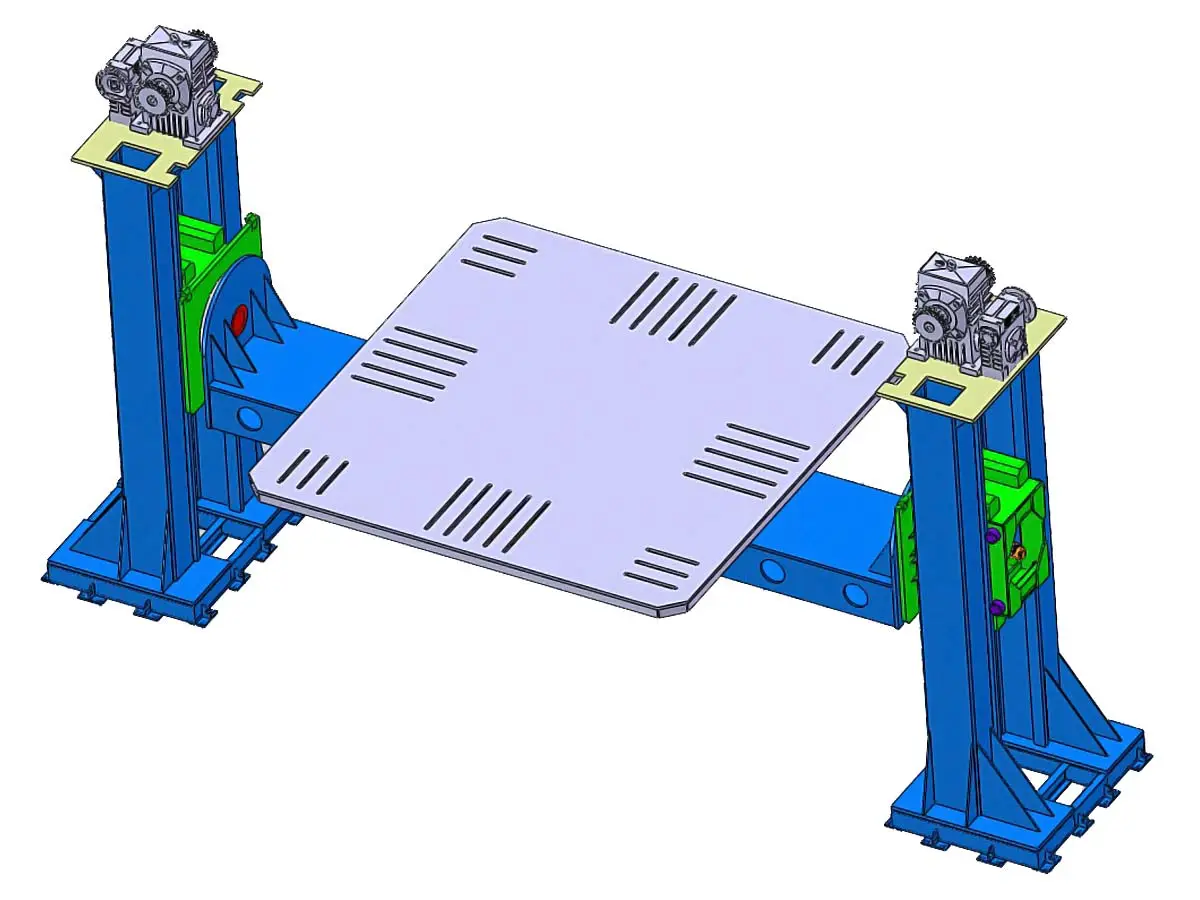

Конструкция позиционера выполнена в форме U-типа с двумя опорными колоннами и симметрично расположенной планшайбой. Такая архитектура обеспечивает не только механическую устойчивость, но и равномерное распределение нагрузки при вращении и наклоне, что особенно важно при работе с заготовками средней массы, до 300 кг. Основание выполнено из сварной углеродистой стали с последующей термической обработкой, что исключает деформации при длительной эксплуатации.

Сварочный позиционер ZK-10U оснащён двухосевой системой поворота. Первая ось обеспечивает непрерывное вращение заготовки на 360°, вторая — наклон платформы на угол ±90°, что позволяет добиться оптимальной пространственной ориентации сварного шва. Обе оси приводятся в движение через серводвигатели, сопряжённые с редукторами высокой точности, обеспечивая плавность движения и минимальный люфт при изменении положения.

Рабочая планшайба изготовлена из термообработанной стали и снабжена Т-образными пазами, предназначенными для установки сменных зажимных приспособлений. Такая система крепления позволяет оперативно адаптировать устройство под различные типы заготовок — от трубных элементов до сварных корпусов и рам. Возможность быстрой переналадки особенно ценна в условиях мелкосерийного и серийного производства.

Управление позиционером осуществляется через цифровую систему управления, синхронизированную с программируемыми контроллерами и промышленными роботами. Это позволяет реализовывать автоматизированные циклы сварки с высокой степенью повторяемости и точности, включая сложные пространственные траектории, характерные для многоосевой сварки.

Ключевым преимуществом сварочного позиционера ZK-10U является его компактность и универсальность. Благодаря симметричной U-образной раме и возможности подачи коммуникаций через центральное отверстие планшайбы, устройство эффективно интегрируется в ограниченное рабочее пространство, при этом обеспечивая полноценный функционал двухосевого позиционирования.

Качество изготовления изделия соответствует современным требованиям к промышленному оборудованию: редукторы герметичны и защищены от сварочных брызг, серводвигатели закрыты металлическими кожухами, элементы управления выведены в защищённый пульт. Такие конструктивные решения обеспечивают долгий ресурс эксплуатации и минимальные требования к техническому обслуживанию.

В сравнении с аналогичными позиционерами в этом классе, сварочный позиционер ZK-10U отличается сочетанием высокой точности, универсальности монтажа и оптимального соотношения габаритов и грузоподъёмности. Всё это делает позиционер надёжным решением для предприятий, стремящихся повысить уровень автоматизации сварочных операций без необходимости увеличения производственной площади.
