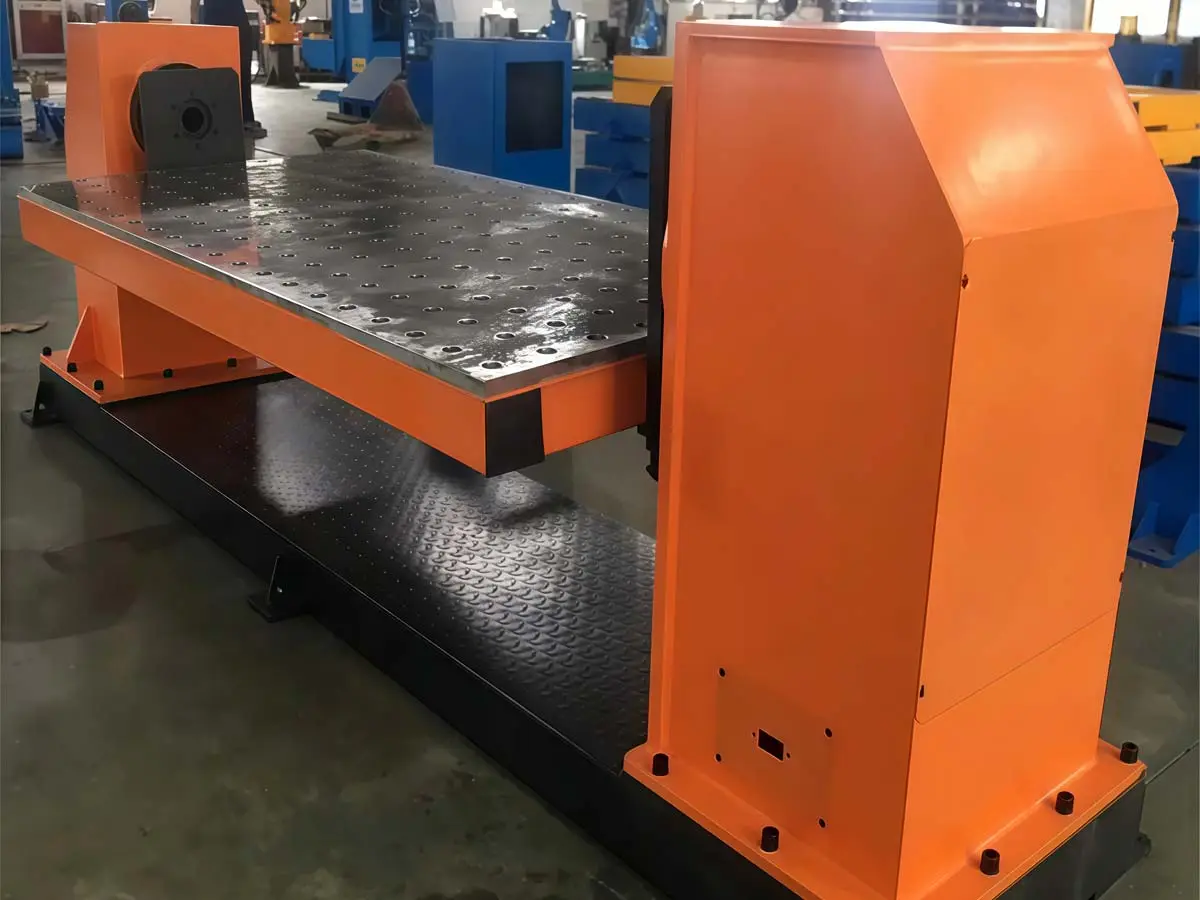

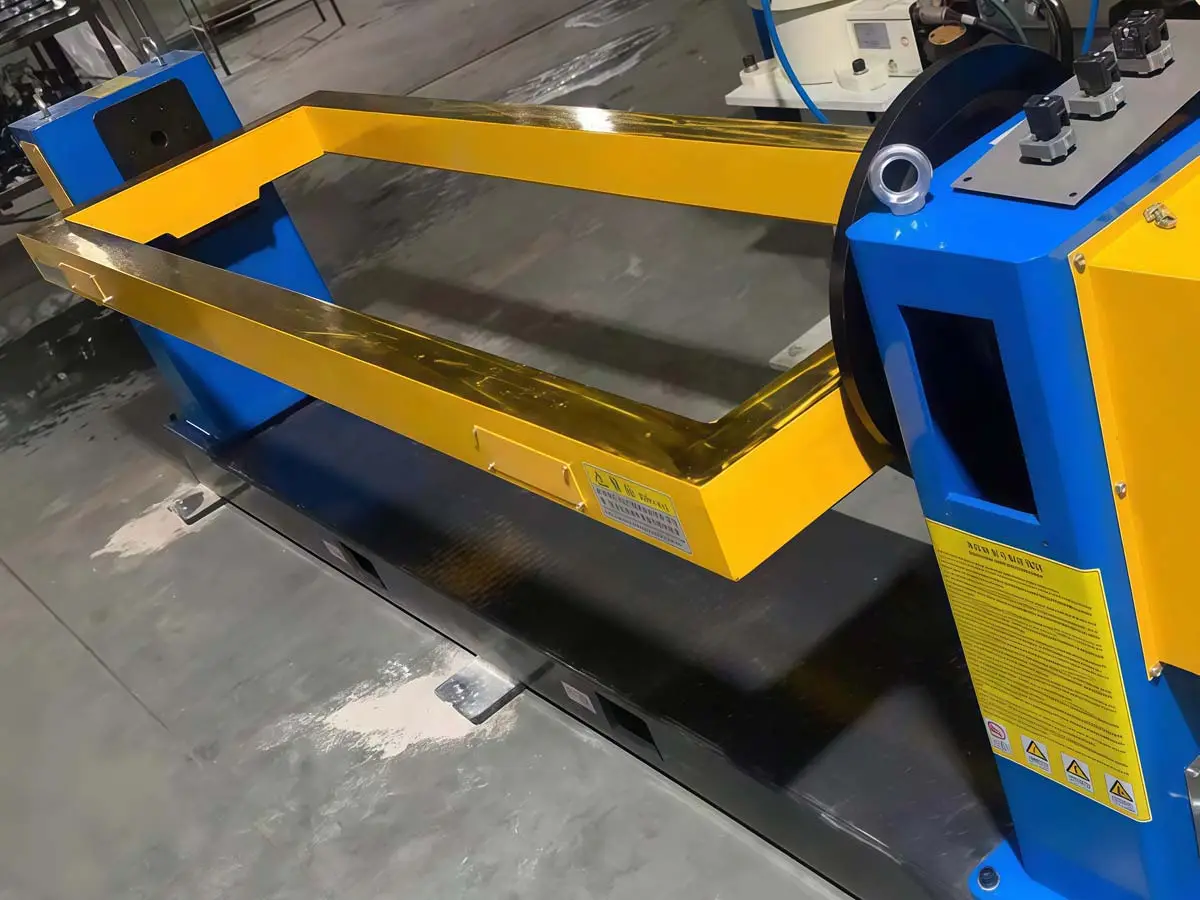

Одноосевой сварочный позиционер ZK-08

Сварочный позиционер ZK-08 представляет собой надёжный однокоординатный поворотный позиционер с 360° вращением платформы. Он состоит из прочного сварного стального корпуса, устойчивого к вибрации, и интегрированного шагового двигателя с редуктором 1:4, что обеспечивает точное позиционирование и плавное вращение даже под нагрузкой.

Сердцем системы является шаговый двигатель, рабочая скорость — от 0,2 до 50 об/мин. Редуктор с передаточным числом 1:4 снижает нагрузку на двигатель и повышает стабильность вращения. На выходе вала достигается точность позиционирования до ±0,08 мм при радиусе R = 400 мм.

Платформа оснащена патроном Ø160 мм или Ø200 мм для фиксации заготовок, а через её центр проходит Ø45 мм сквозное отверстие — удобно для протяжки кабелей, труб или монтажных элементов.

Максимальная нагрузка составляет 10 кг в горизонтальной плоскости и 30 кг — в вертикальной. Также возможна опция наклона платформы на угол до 90°, обеспечивая ещё большую универсальность оборудования.

Благодаря шаговому двигателю и редуктору, повторяемость позиционирования составляет до ±0,06–0,08 мм. Это особенно важно при серийной роботизированной сварке, где необходим жёсткий контроль геометрии.

Корпус изготовлен из прочной стали с порошковым покрытием, что гарантирует устойчивость к коррозии и механическим воздействиям. После сварки металл проходит стресс релиф, что исключает деформации и обеспечивает стабильную геометрию изделия.

Сварочный позиционер ZK-08 легко объединяется с модернизированными сервosистемами управления, роботами и ПЛК. Исполнение питается от 24 В DC, комплектуется стандартным интерфейсом управления скорости, что упрощает настройку и интеграцию в автоматизированные линии.

Среди аналогов в ценовом диапазоне позиционеров для малонагруженных задач, ZK-08 выделяется наличием сквозного отверстия Ø45 мм, более широким диапазоном скоростей и поддержкой наклона до 90° — именно эти параметры делают его оптимальным выбором при ограниченном пространстве и необходимости сегментной сварки.

Сварочный позиционер ZK-08 — техничный и надёжный базовый модуль для роботизированной сварки. Он сочетает компактность, высокую точность, гибкость настройки и простоту интеграции, что делает его выгоднее аналогов при комплексных промышленных задачах.
