Односекционный сварочный позиционер платформенного типа ZK-09
- Перезвоним в течение 15 минут
- Отправим цены и условия поставки
- Уточним требования к оборудованию
- Выгодный лизинг от 6.9%
- Гарантия 2 года
- Доставка по РФ и странам СНГ
Характеристики
| Модель | ZK-09, одноосевой сварочный позиционер |
| Грузоподъёмность | До 300 кг |
| Диапазон вращения | 0–360°, непрерывное |
| Тип привода | Серводвигатель с прецизионным редуктором |
| Скорость вращения (регулируемая) | 0,1–3 об/мин |
| Рабочая платформа (планшайба) | Стальная, с Т-образными пазами |
| Центральное отверстие планшайбы | Ø45 мм |
| Точность позиционирования | ±1 угловая минута |
| Материал корпуса | Углеродистая сталь, термообработка |
| Габаритные размеры (ориентировочные) | ~900×700×1000 мм |
| Масса оборудования | 250–350 кг |
| Система управления | Цифровая, с возможностью синхронизации |
| Питание | 380 В, 50 Гц |
| Степень защиты | IP54–IP65 |

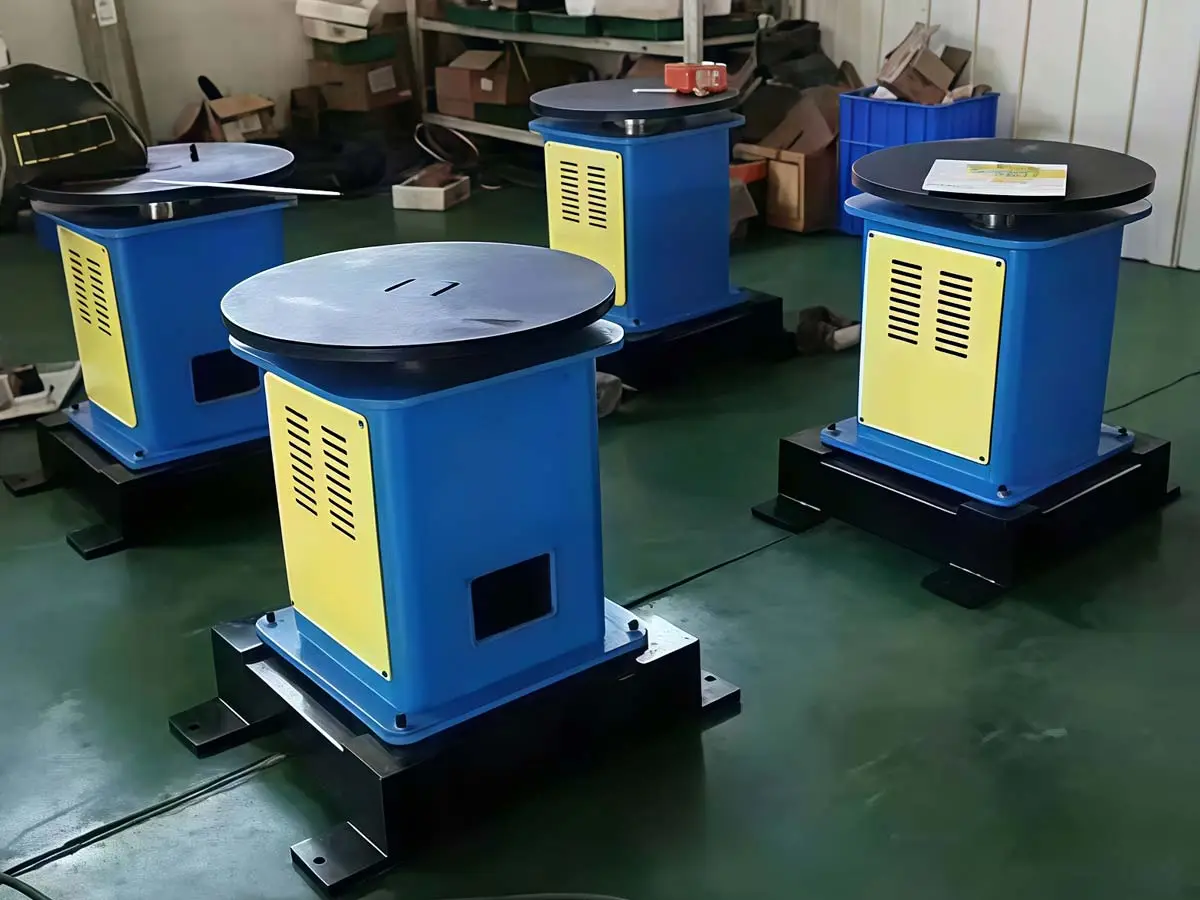

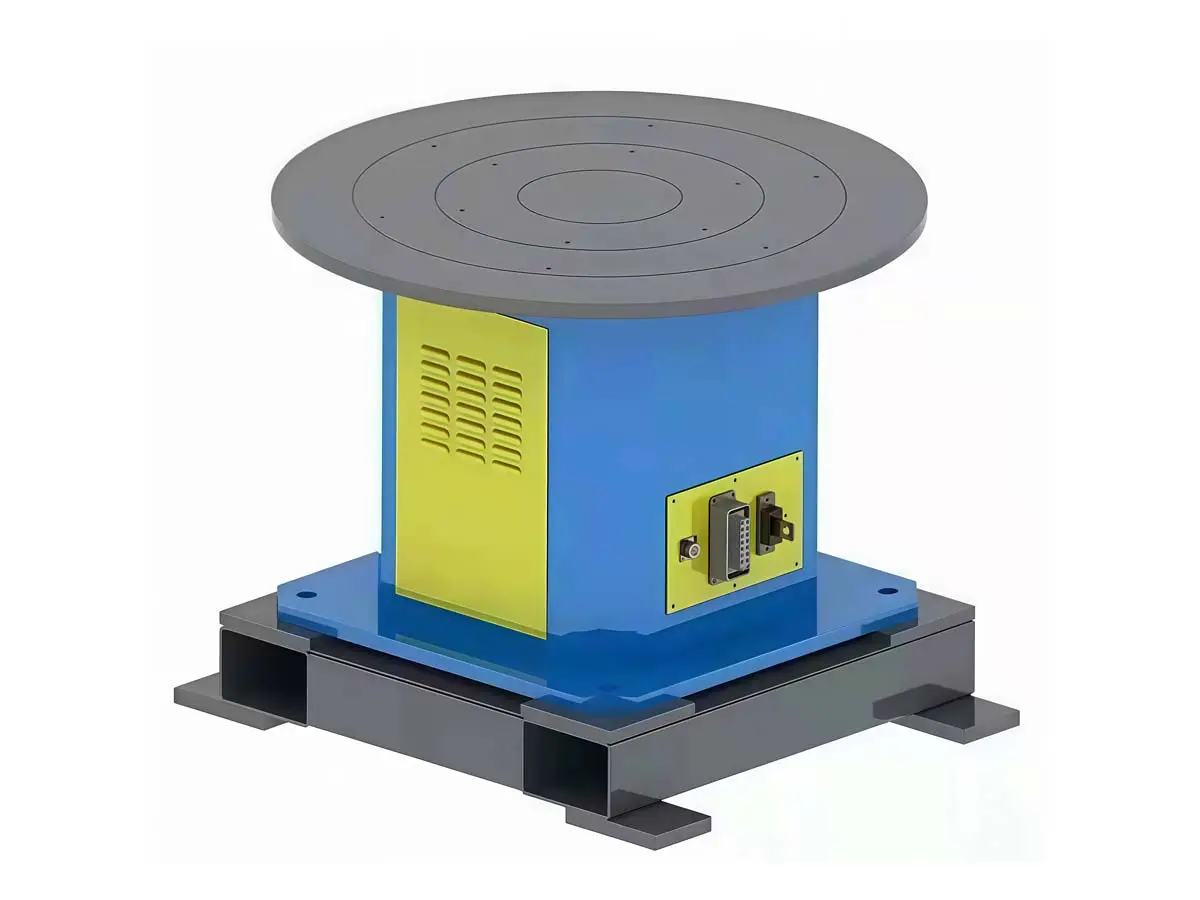

Платформенный позиционер ZK-09 представляет собой сварочное оборудование односекционного типа, предназначенное для обеспечения непрерывного вращения заготовки вокруг одной оси с высокой точностью и стабильностью. Устройство специально адаптировано для работы в составе автоматизированных сварочных ячеек с использованием промышленных сварочных роботов.
Конструктивная основа выполнена в виде жёсткой сварной рамы из термообработанной углеродистой стали, что гарантирует прочность, виброустойчивость и надёжность при длительной эксплуатации в промышленных условиях. Платформенная архитектура позволяет устанавливать позиционер как на анкерную основу, так и на сварочную станину, обеспечивая максимальную устойчивость при вращении заготовок средней и крупной массы.
Платформенный позиционер ZK-09 оснащена одним высокоточным приводом вращения, который обеспечивает непрерывное круговое движение на 360°. Привод реализован на базе промышленного серводвигателя, сопряжённого с прецизионным редуктором. Такая конструкция гарантирует плавность вращения, минимальный люфт и стабильную повторяемость углового положения заготовки.
Рабочая платформа позиционера представляет собой круглую планшайбу со стальной рабочей поверхностью и Т-образными монтажными пазами. Центральное отверстие Ø45 мм обеспечивает возможность прокладки токоподвода и сварочных кабелей, что особенно важно при автоматизированной дуговой сварке. Планшайба позволяет монтировать широкую номенклатуру зажимных приспособлений, включая зажимы для труб, рам и фасонных деталей.
Платформенный позиционер ZK-09 легко интегрируется в цифровые системы управления роботами и ЧПУ-станциями. Интерфейс управления синхронизируется с траекторией сварочного робота, обеспечивая полную автоматизацию сварочного процесса, включая пошаговое позиционирование, вращение во время сварки и динамическую коррекцию положения.
Преимуществом устройства является его высокая технологичность. Простая конструкция, отсутствие лишней кинематики, надёжные узлы и высокая точность делают ZK-09 универсальным решением для предприятий, где требуется стабильная сварка в горизонтальной плоскости с возможностью вращения заготовки.
По сравнению с аналогами, позиционер ZK-09 имеет компактные габариты, высокую точность вращения, увеличенный ресурс эксплуатации и универсальность платформы. Благодаря этому устройство подходит для использования как в условиях серийного производства, так и в составе гибких автоматизированных производственных ячеек.
Таким образом, сварочный позиционер ZK-09 представляет собой оптимальное решение для задач, где требуется надёжное и стабильное вращение заготовки в процессе сварки. Простота конструкции, высокая точность, возможность интеграции с промышленными роботами и адаптивность платформы делают его неотъемлемой частью современных сварочных комплексов.
