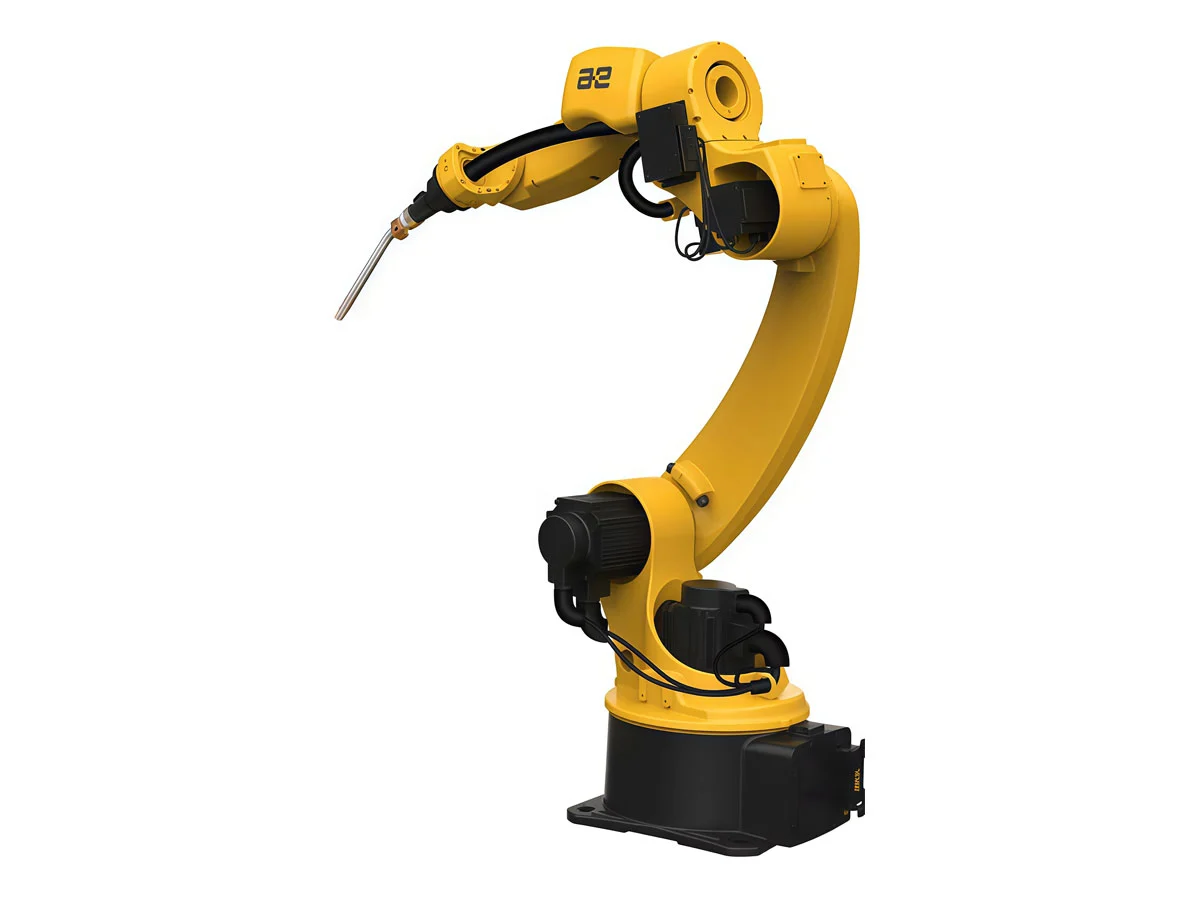

Cварочный робот-манипулятор PEITIAN ROBOT AIR10-1500-HW

Описание

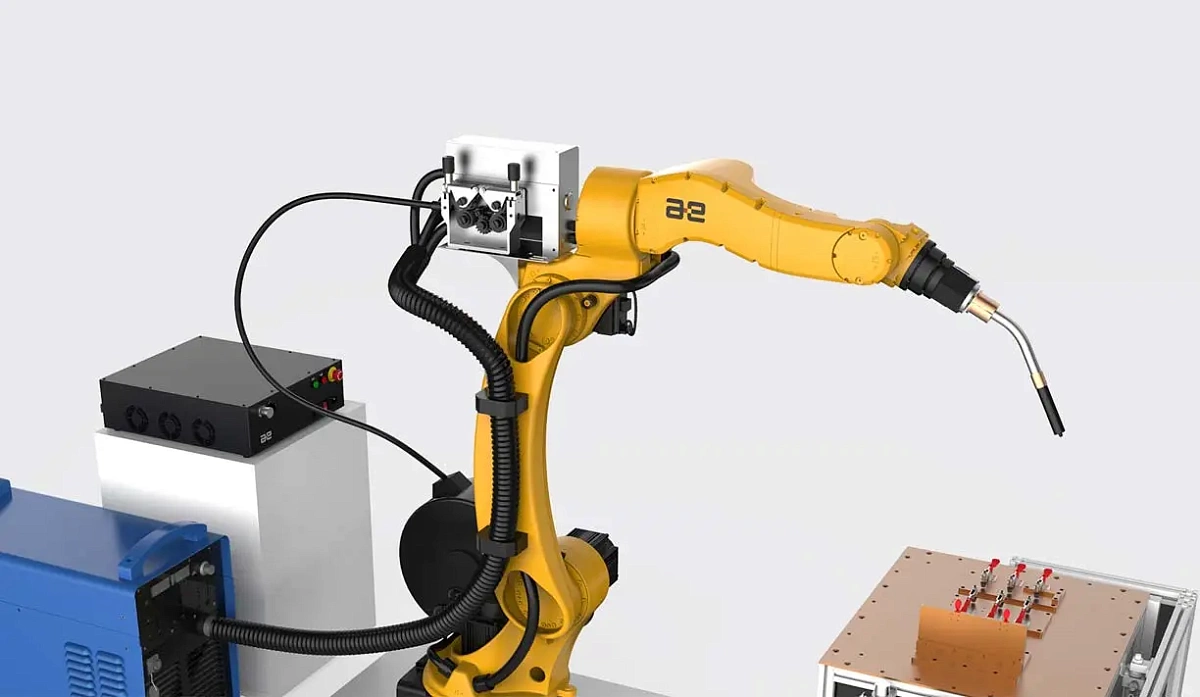

Cварочный робот-манипулятор PEITIAN ROBOT AIR10-1500-HW сконструирован как специализированный шестиа́чеистый робот для сварочных процессов (MIG/MAG/TIG), а также финишной обработки и механообработки. Структура идеально приспособлена для создания качественных швов на элементах конструкций, мебели, автомобильных панелей и трубных систем.

Масса робота составляет 150–190 кг, при грузоподъёмности в 10 кг и вылете 1500–1532 мм . Такое соотношение массы и рабочего радиуса обеспечивает оптимальную кинематическую стабильность даже при интенсивной эксплуатации.

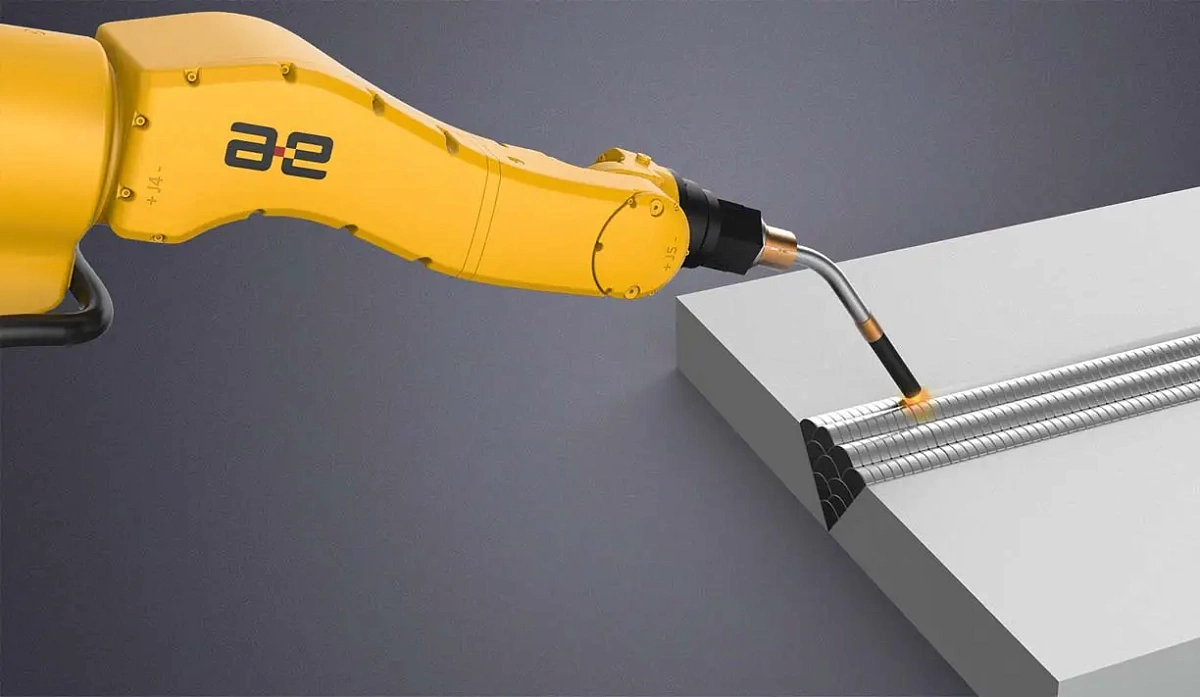

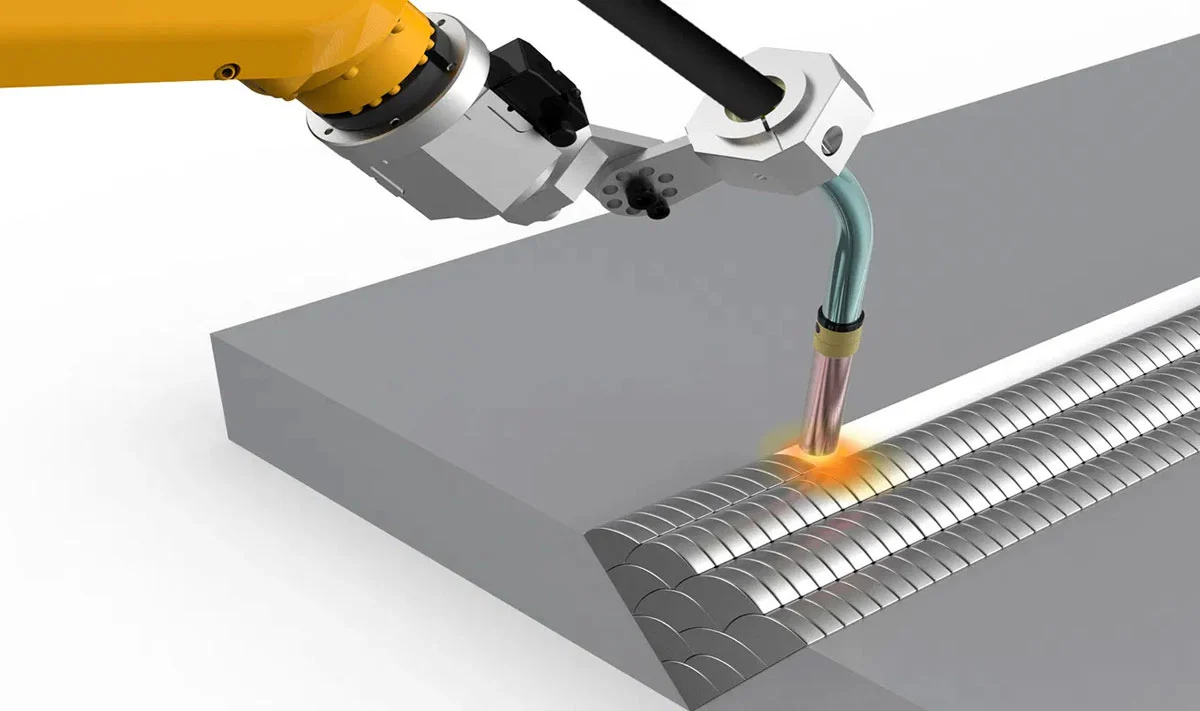

Повторяемость перемещения заявлена на уровне ±0,06 мм, что является критически важным для сохранения геометрии шва и качества сварки на уровне, превышающем промышленные стандарты.

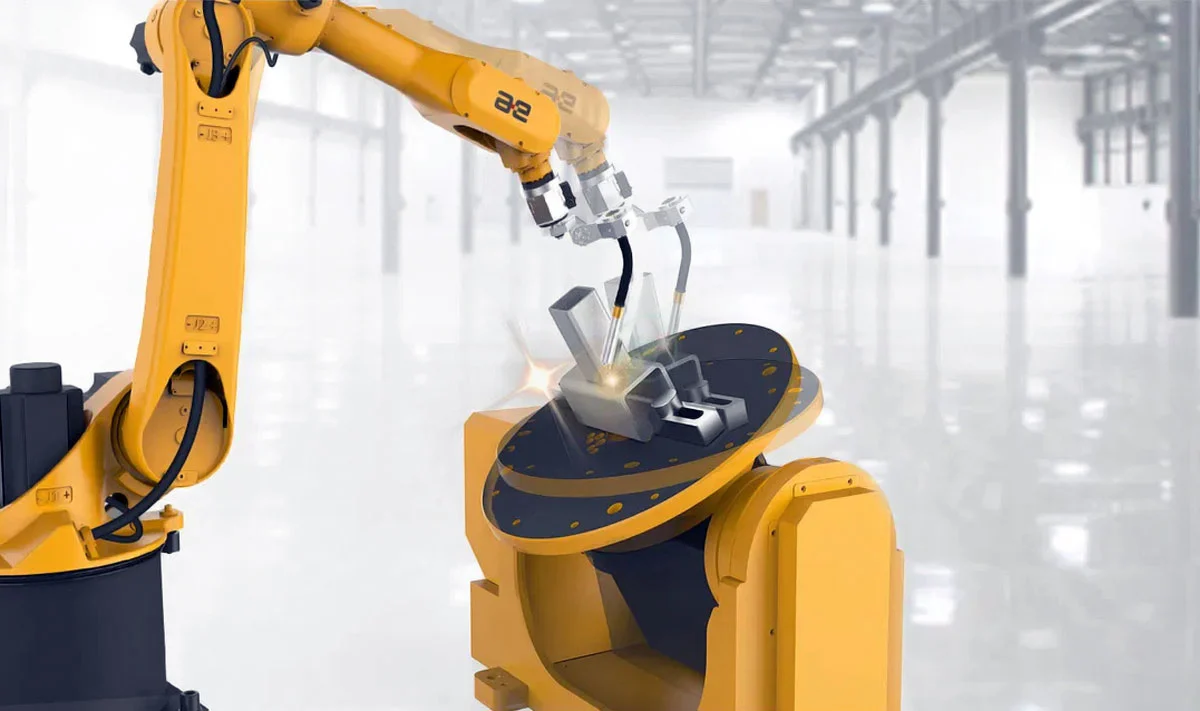

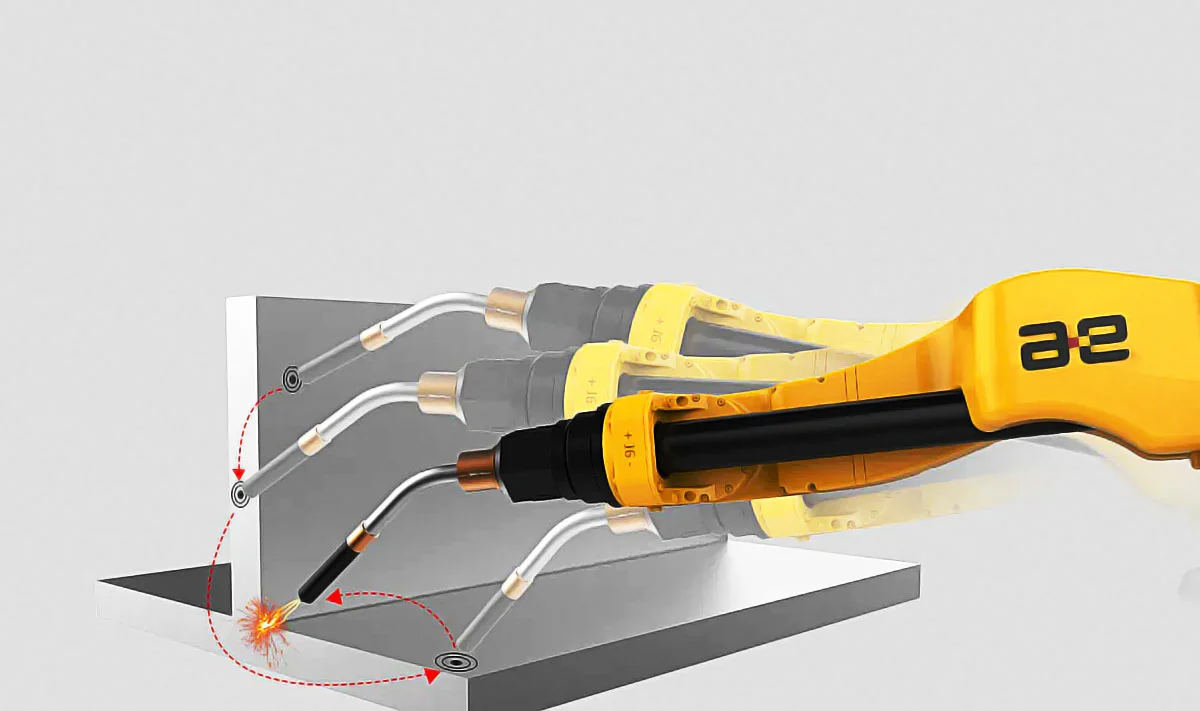

Сферическая кинематика и широкие угловые диапазоны: O1 ±170°; O2 –85…+150°; O3 –60…+170°; O4 ±155°; O5 ±120°; O6 ±360°. Эти параметры позволяют эффективно охватывать даже сложные сварочные контуры с минимальным перекрутом кабелей. Максимальные скорости суставов: O1–O3 – до 225°/с, O4–O5 – 370°–450°/с, O6 – 600–630°/с. Такая динамика особенно эффективна при непрерывных или ротационных сварочных операциях.

Применена высокопрочная гипоидная зубчатая передача с ресурсом более 30 000 моточасов. Такая схема позволяет выдерживать нагрузки сварочного цикла без появления люфтов.

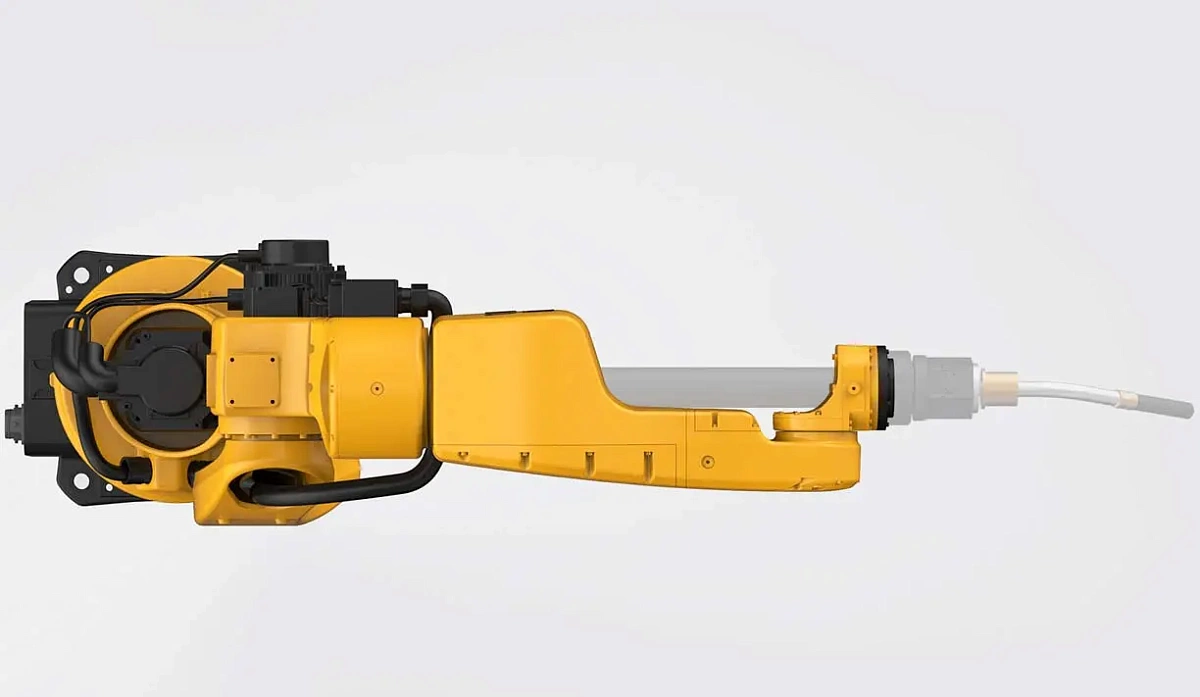

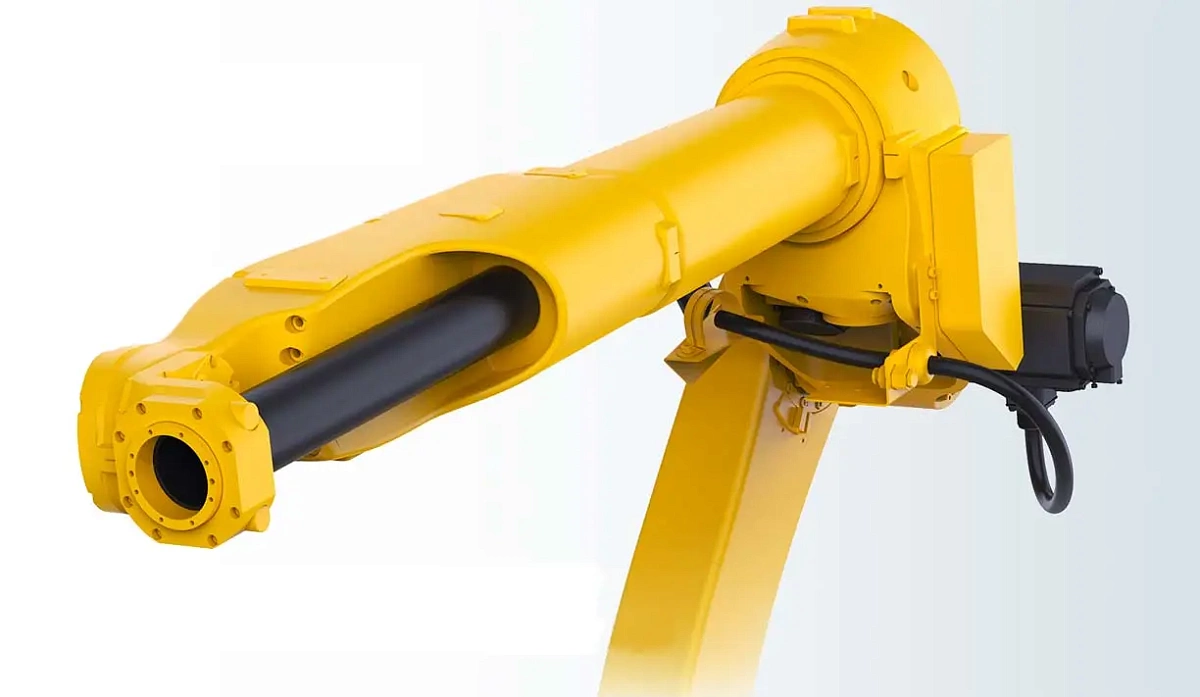

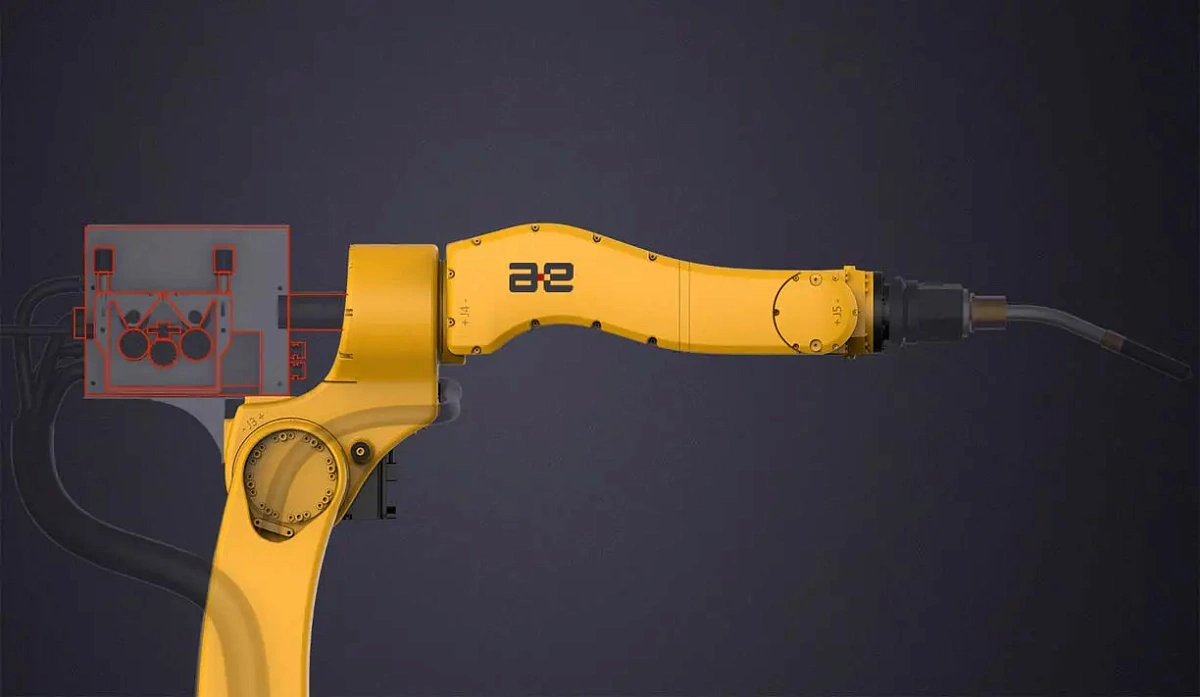

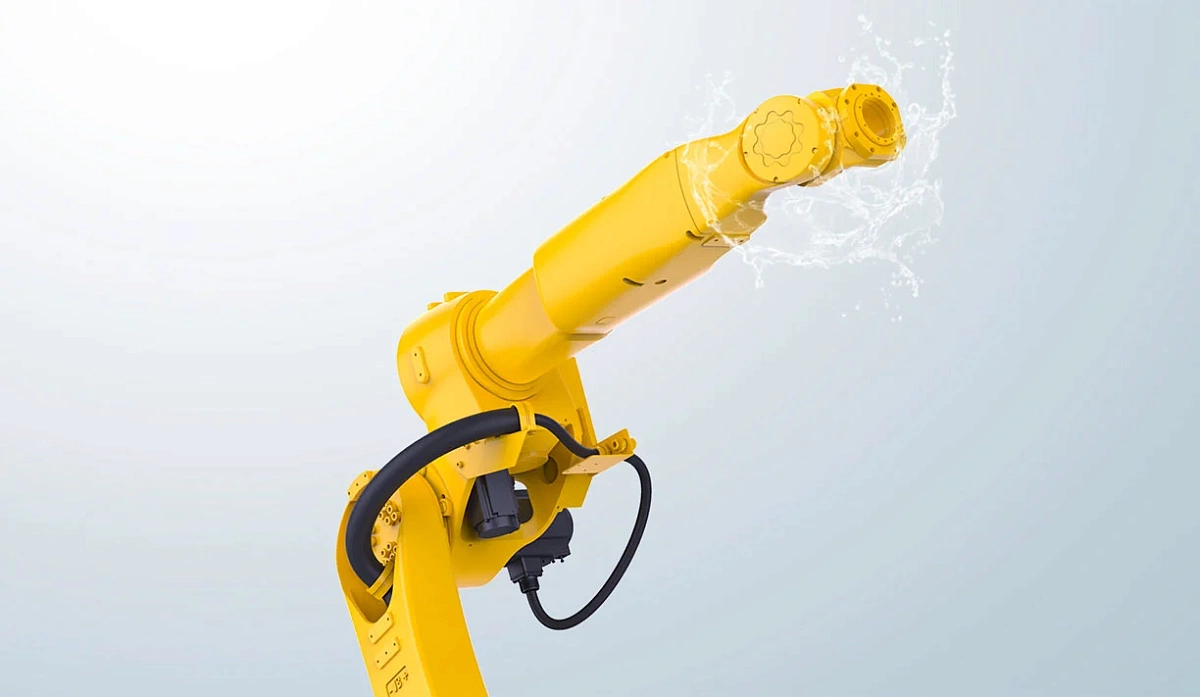

Корпус соответствует IP54, запястье защищено по классу IP67. Внутренняя кабельная канализация исключает пересечение сварочных шлангов, снижает риск повреждений и повышает надёжность оборудования.

Контроллер inCube 20 обеспечивает управление через EtherCAT или Profinet, допускает интеграцию с сварочными источниками мощности до 500 A. Он поддерживает плавный профиль движения, критичный для сварочных швов.

Cварочный робот-манипулятор PEITIAN ROBOT AIR10-1500-HW обеспечивает лучшие характеристики по цене: высокая точность (≤±0,06 мм), высокая скорость O6 (до 630°/с), внутренняя прокладка кабеля, защита IP67 и локальная поддержка. Это выгодно отличает изделие от зарубежных аналогов (Fanuc, Kawasaki) по совокупности критических параметров.

Полный комплект: teach pendant, монтажная платформа, кабели управления, документация и примеры программного обеспечения. Это даёт быстрое развертывание сварочной ячейки, снижая инвестиционные и временные ресурсы.

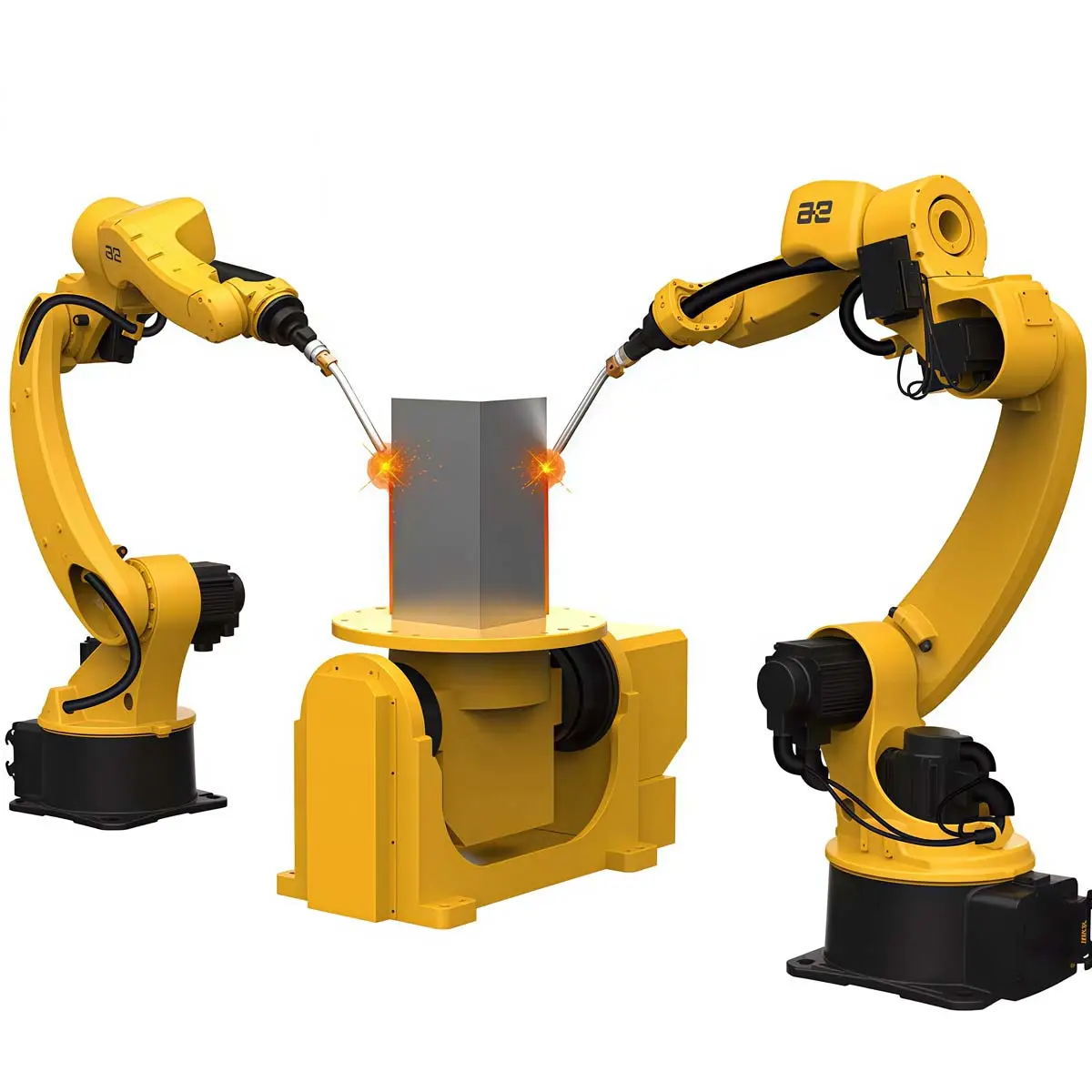

Cварочный робот-манипулятор PEITIAN ROBOT AIR10-1500-HW — инженерно продвинутая роботизированная сварочная платформа, сочетающая точность, производительность и устойчивость. Сбалансированная конструкция, защита IP класса, продуманная интеграция и высокая ремонтопригодность делают робота оптимальным выбором для предприятий, стремящихся к качеству шва и операционной эффективности.

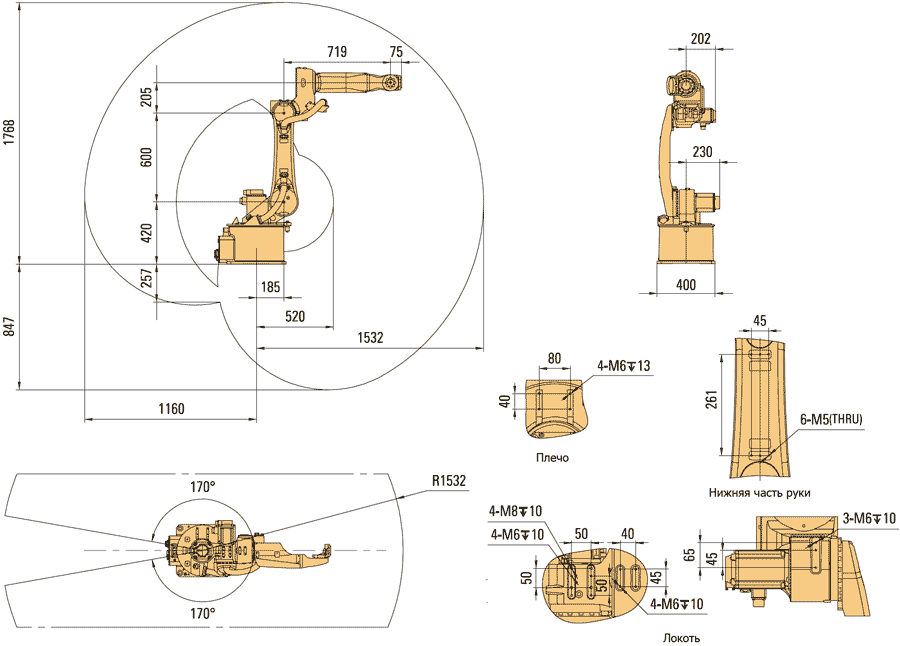

Габаритные размеры и рабочий диапазон

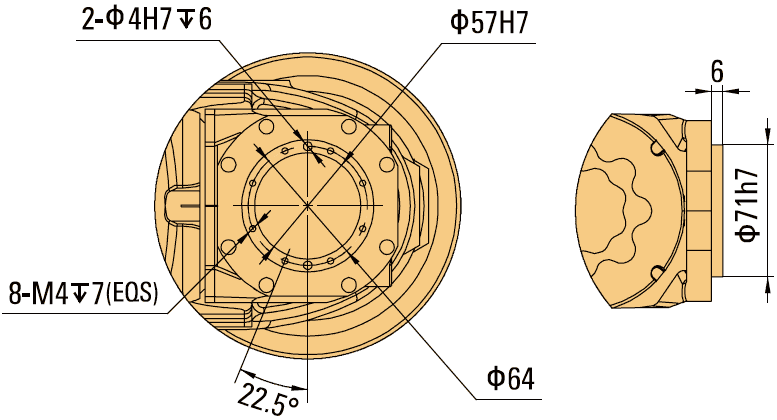

Фланец

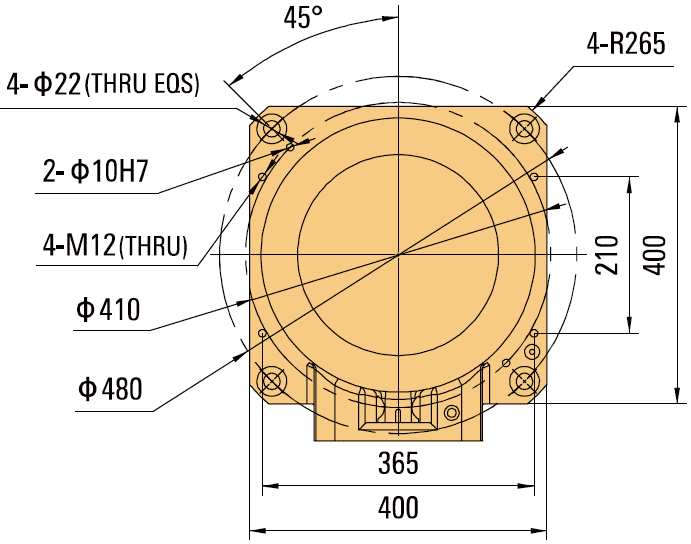

Основание
