Сварочный робот-манипулятор PEITIAN ROBOT AIR10-1700-HW

Описание

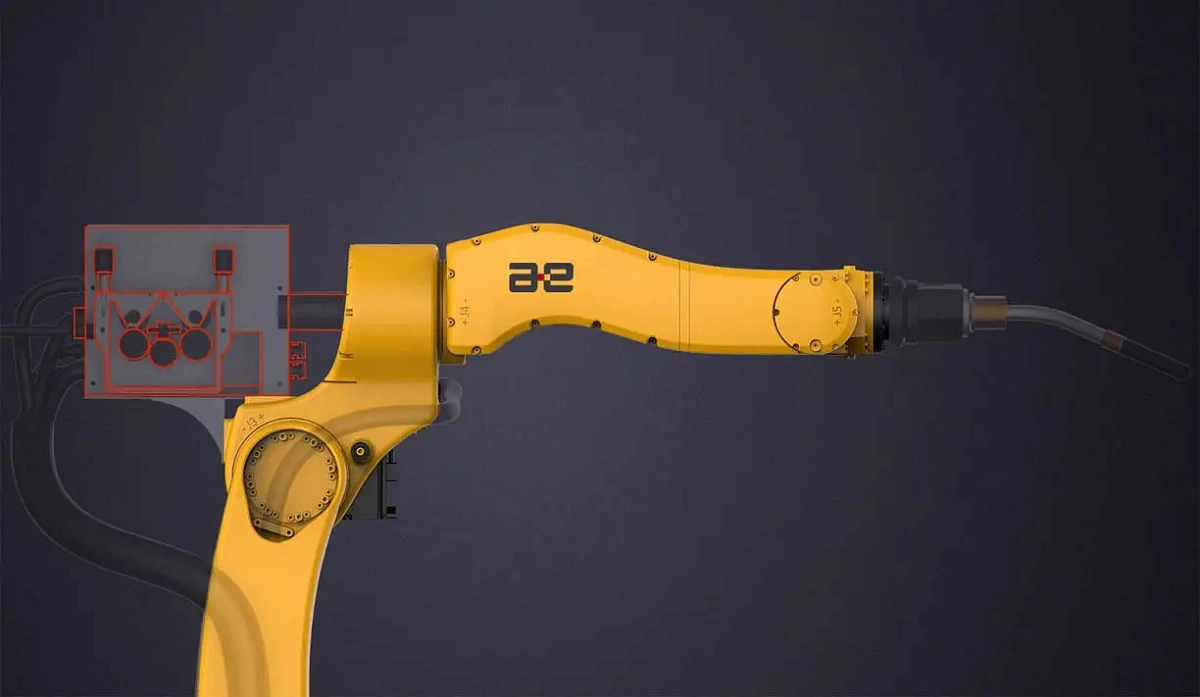

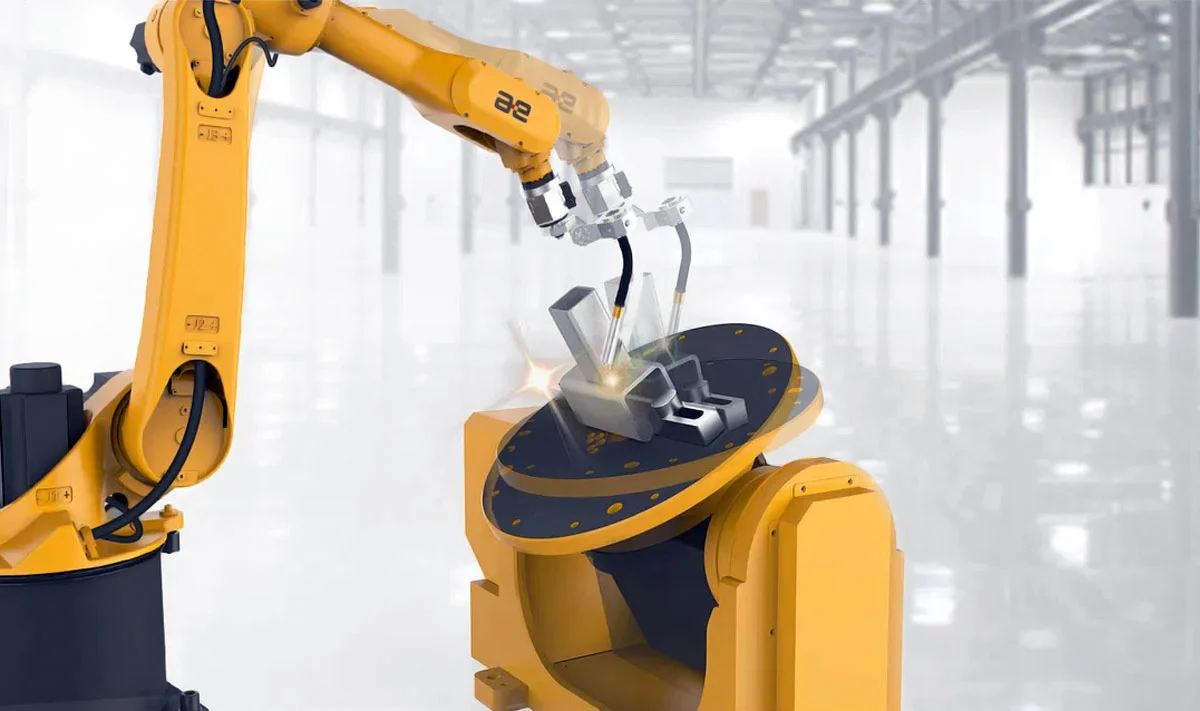

Сварочный робот-манипулятор PEITIAN ROBOT AIR10-1700-HW представляет собой специализированный шестиосевой манипулятор, созданный для автоматизации сварочных процессов MIG/MAG и TIG в тяжёлых отраслевых сегментах — автомобильная, строительная, трубная промышленность. Эта серия ориентирована на обеспечение надёжности и точности при больших нагрузках.

Масса манипулятора составляет примерно 190 кг, что в сочетании с грузоподъёмностью 10 кг и вылетом 1700 мм обеспечивает необходимую кинематическую стабильность и динамическую устойчивость в процессе сварки.

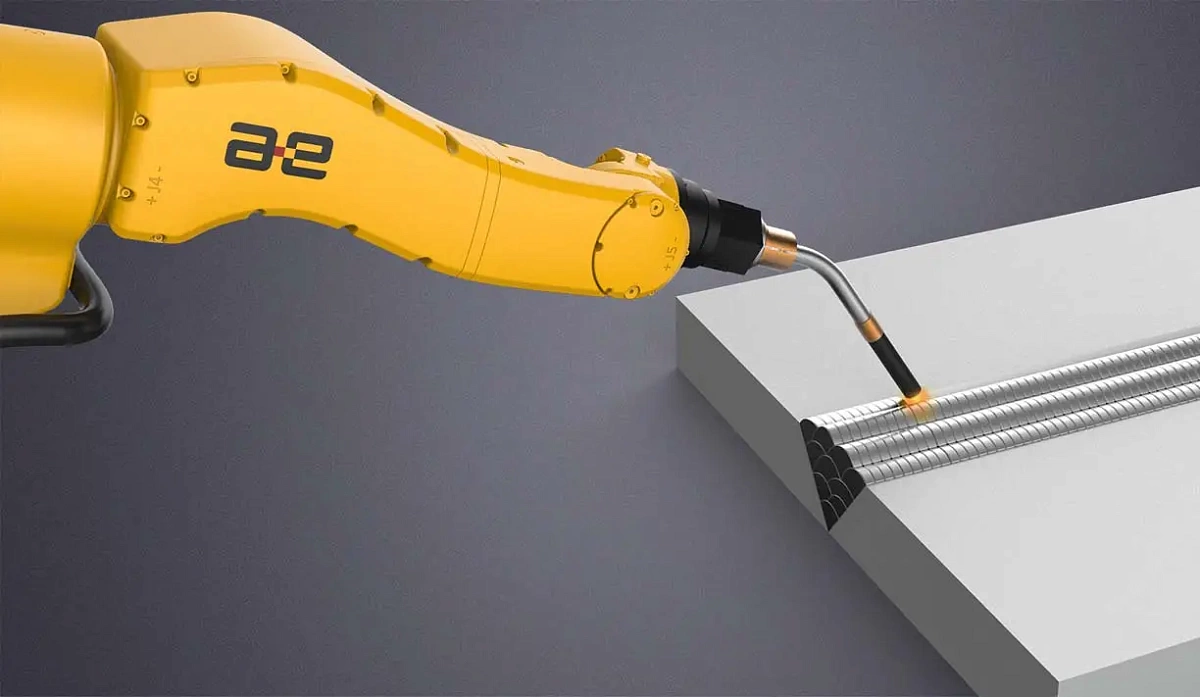

Повторяемость позиционирования в ±0,06 мм гарантирует чёткое выполнение траектории сварочного шва, минимизирует технологические погрешности и снижает уровень брака.

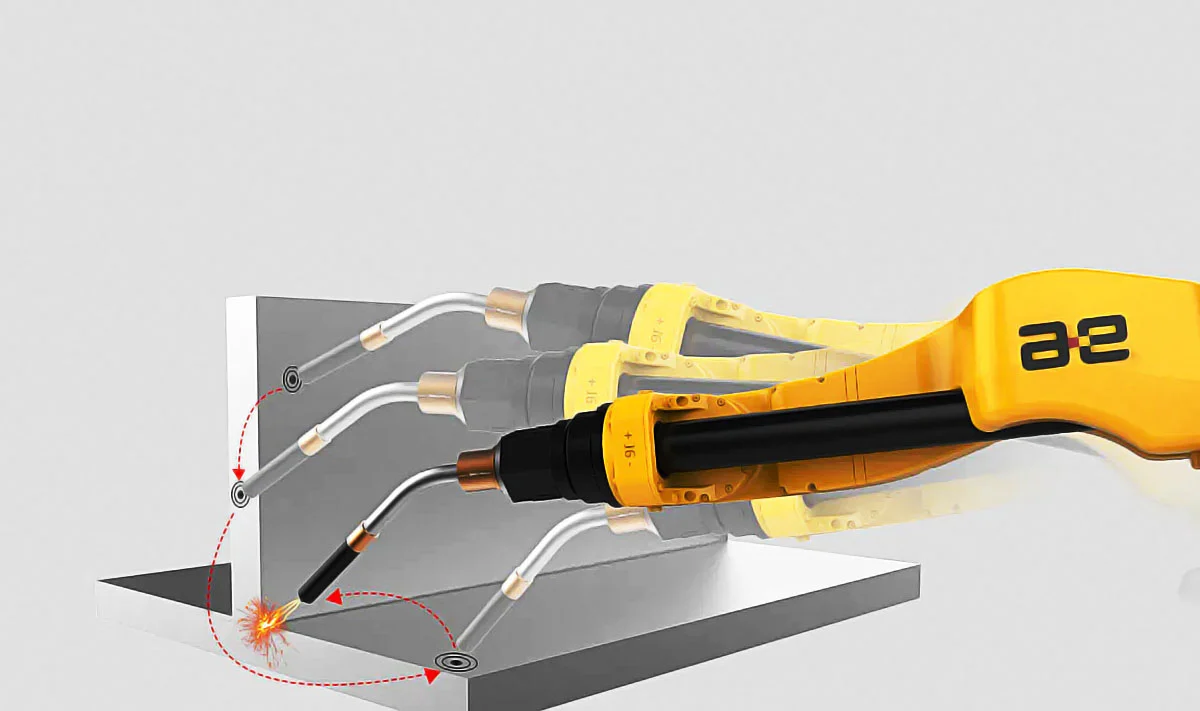

Угловые диапазоны осей обеспечивают максимальную геометрическую гибкость: O1: ±170°; O2: –95…+155°; O3: –95…+170°; O4: ±155°; O5: ±120°; O6: ±360°. Такое строение способствует выполнению сложных контурных сварочных задач.

Максимальные скорости вращения составляют: O1–O3 до 230 °/с, O4–O5 — до 450 °/с, O6 — до 630 °/с. Это обеспечивает высокую пропускную способность сварочных линий.

Применена гипоидная передача с ресурсом более 30 000 моточасов — гарантия стабильности при динамических нагрузках и высокой термостойкости. Герметичные редукторы обеспечивают долговременную эксплуатацию.

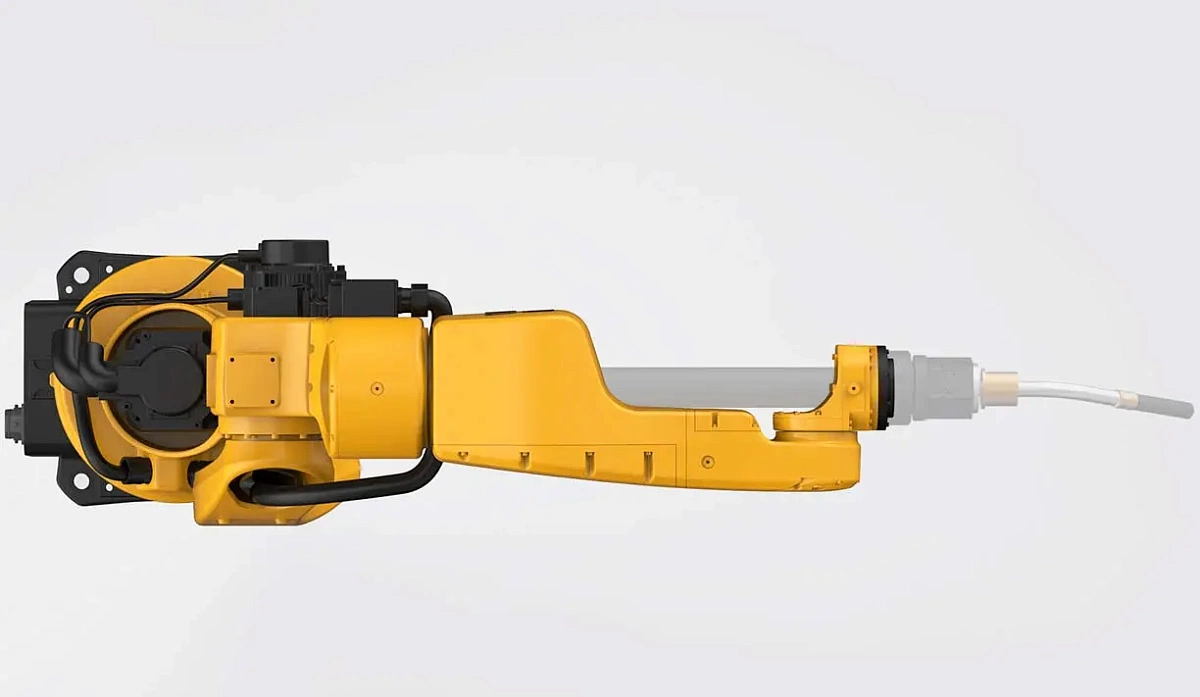

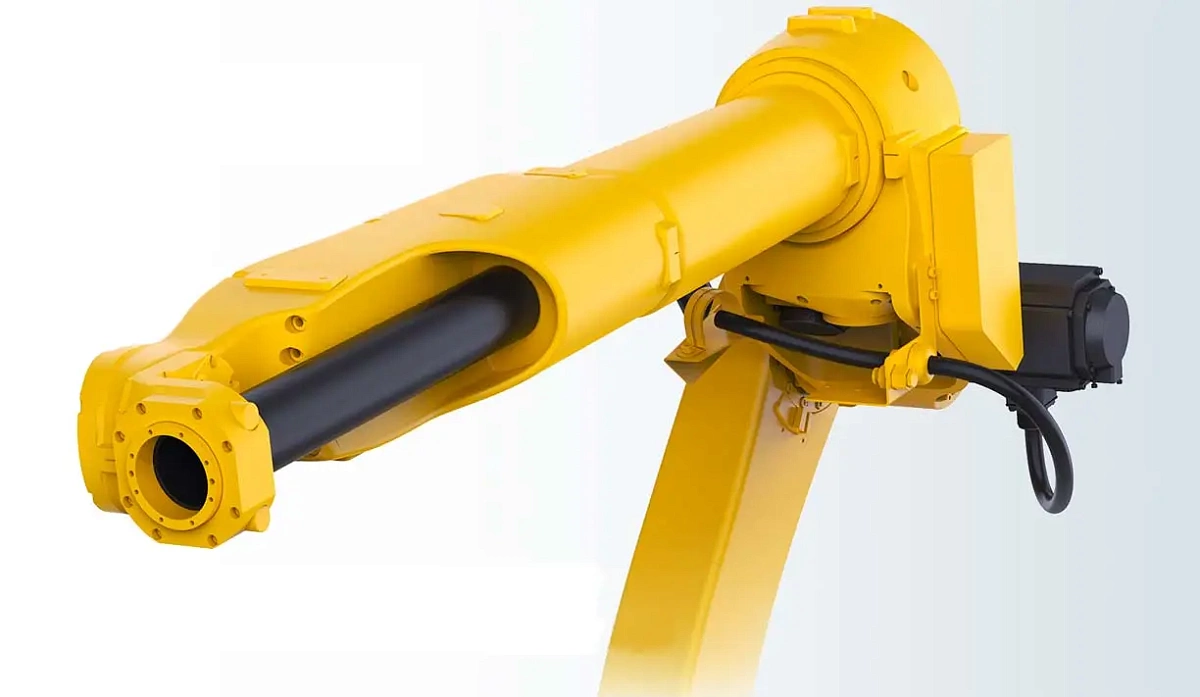

Корпус имеет уровень защиты IP54, запястье — IP67, что позволяет эксплуатировать систему в агрессивных средах, защищая узел шлангов и кабелей от брызг и абразивов. Кабельная разводка интегрирована внутри конструкции, исключая повреждения.

Контроллер InCube 20 (или ARC5 12) обеспечивает высокоскоростную передачу данных через EtherCAT/Profinet, синхронизирует работу с MIG источниками до 500 A. Это создаёт стабильный SV профиль тока и гарантирует качество сварки.

Сварочный робот-манипулятор PEITIAN ROBOT AIR10-1700-HW обладает более выгодным соотношением цена/качество по сравнению с зарубежными аналогами (Fanuc, Kawasaki). Благодаря высокой точности, надёжности и локальной поддержке, он обеспечивает более быстрый ROI и сокращает TCO.

Поставляется с teach-pendant, монтажной базой, полным комплектом кабелей, 3D/2D документацией и демо-программами. Это позволяет оперативно внедрять сварочные ячейки, снижая затраты времени и ресурсов.

Сварочный робот-манипулятор PEITIAN ROBOT AIR10-1700-HW — это сбалансированное инженерное решение, объединяющее высокую грузоподъёмность, дальность охвата, точность и надёжность. Он превосходит ряд зарубежных аналогов по стоимости владения и обеспечивает технологичное, адаптивное внедрение в сварочные производственные линии.

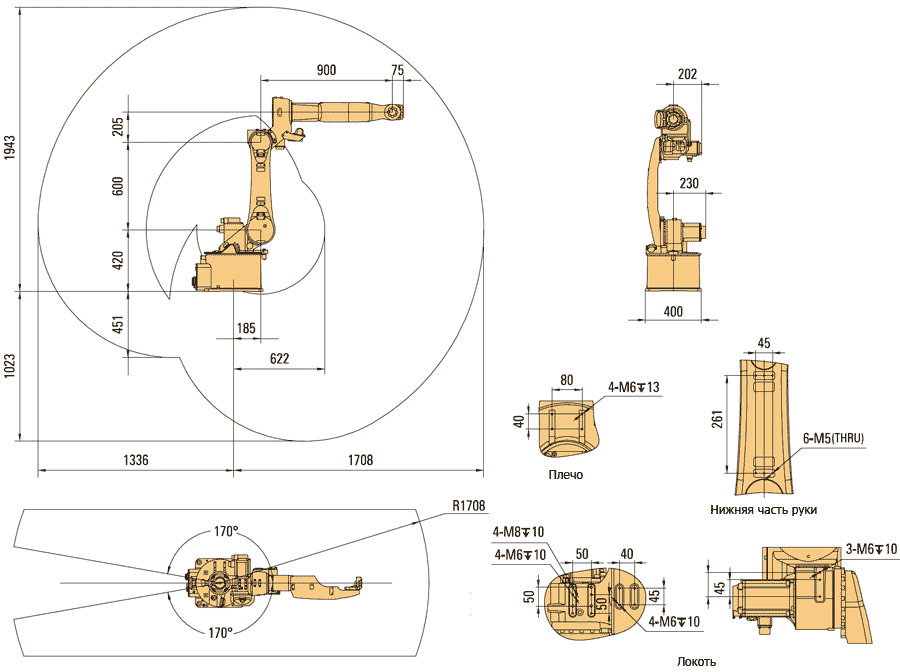

Габаритные размеры и рабочий диапазон

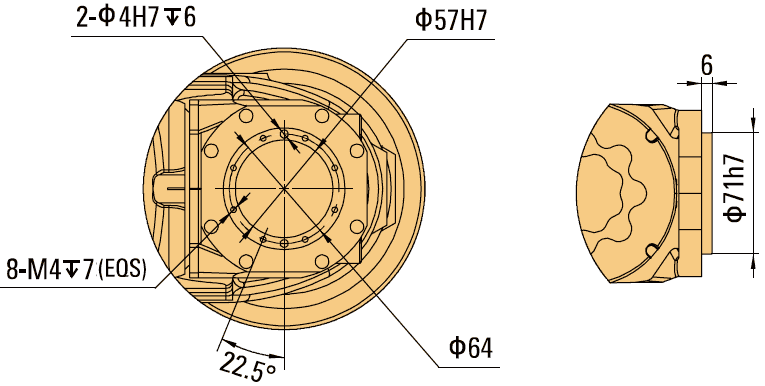

Фланец

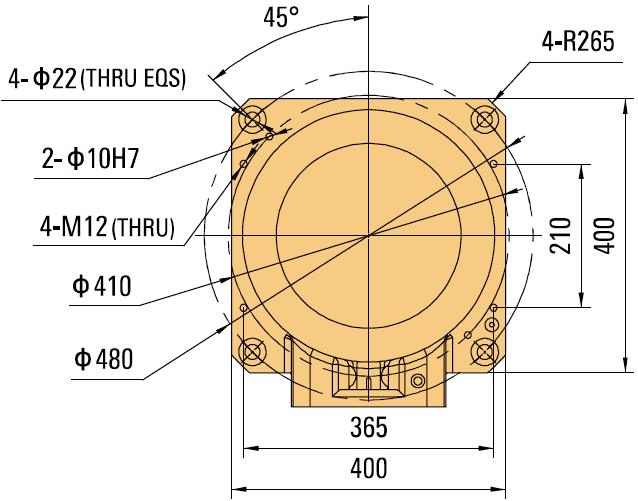

Основание
