Сварочный робот-манипулятор PEITIAN ROBOT AIR25-1840-HW

Описание

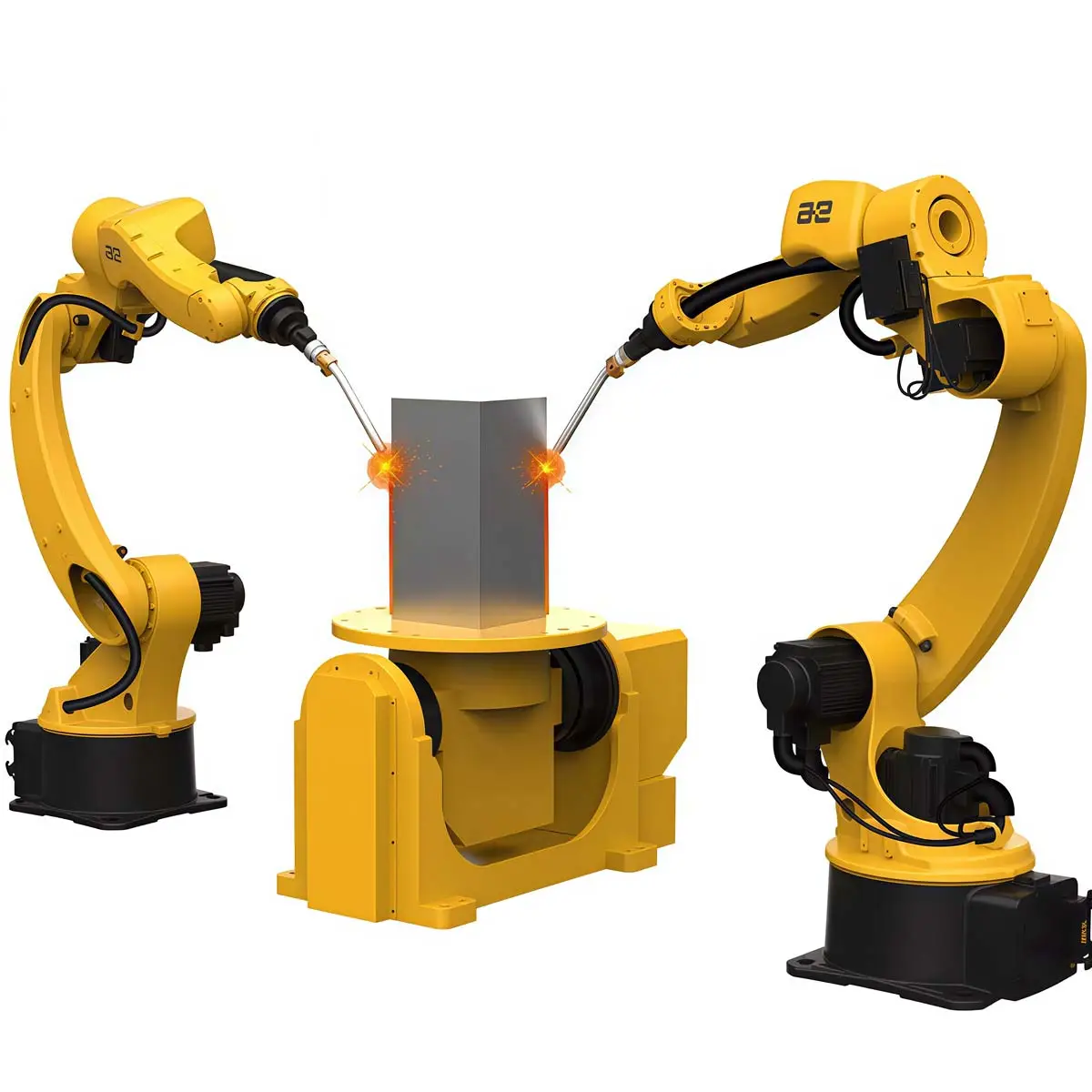

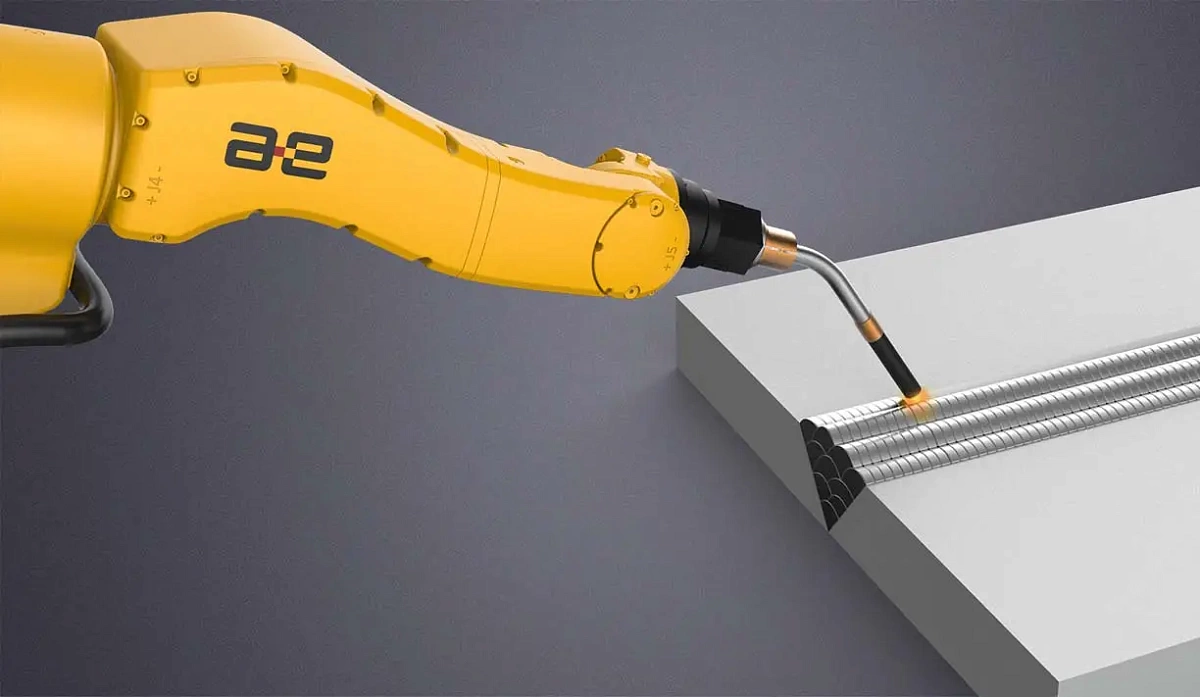

Сварочный робот-манипулятор PEITIAN ROBOT AIR25-1840-HW — промышленный шестиосевой робот, созданный для тяжёлых сварочных операций MIG/MAG/TIG и шлифовки крупных конструкций. Отличается усиленной механической платформой, способной работать с металлическими каркасами, тяжелой промышленной техникой и автомобильными деталями с гарантированной стабильностью и повторяемостью шва. Робот способен нести нагрузку до 25 кг и охватывать зону радиусом 1843 мм, при этом вес конструкции составляет порядка 275 кг. Такая конфигурация обеспечивает высокую инерционную устойчивость и стабильность при выполнении рабочих циклов, что критично для тяжёлой сварки.

Повторяемость положения составляет ±0,03 мм, что позволяет поддерживать точные сварные соединения даже при динамических траекториях и ускорениях. Это уровень точности, ранее недоступный в этом классе объёмных манипуляторов, и существенно превосходящий стандартные ±0,06 мм.

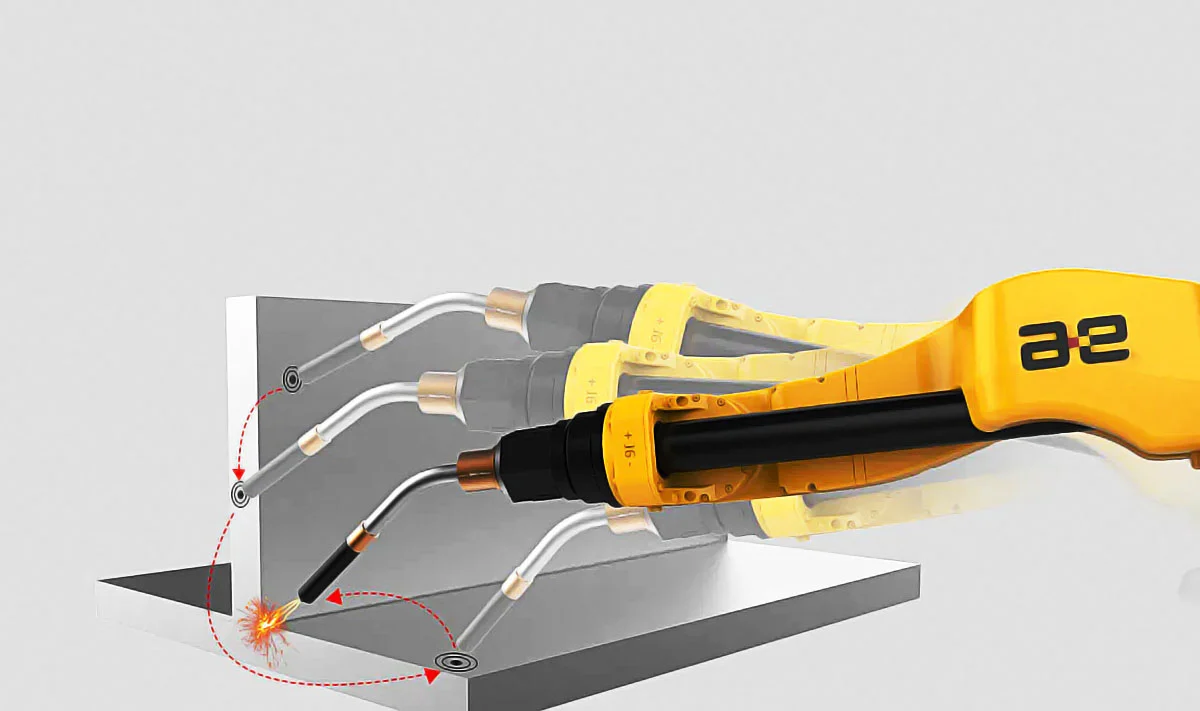

Манипулятор способен создавать сложные траектории благодаря широким угловым возможностям суставов: O1: ±170°; O2: –95…+155°; O3: –95…+170°; O4: ±185°; O5: ±135°; O6: ±400°. Это обеспечивает доступность до сложных сварных швов в ограниченных пространствах.

Скорости вращения суставов достигают: O1/O2 – 220°/с, O3 – 170°/с, O4 – 375°/с, O5 – 465°/с, O6 – высокие 755 °/с. Такая динамика позволяет сохранить качество шва при ускоренных циклах сварки и увеличить производительность линии.

Робот оснащён высокопрочным гипоидным редуктором с ресурсом более 30 000 моточасов. Это обеспечивает жёсткость и устойчивость конструкции к нагрузкам, минимизируя люфты и гарантируя надёжность на долгосрочных сварочных циклах.

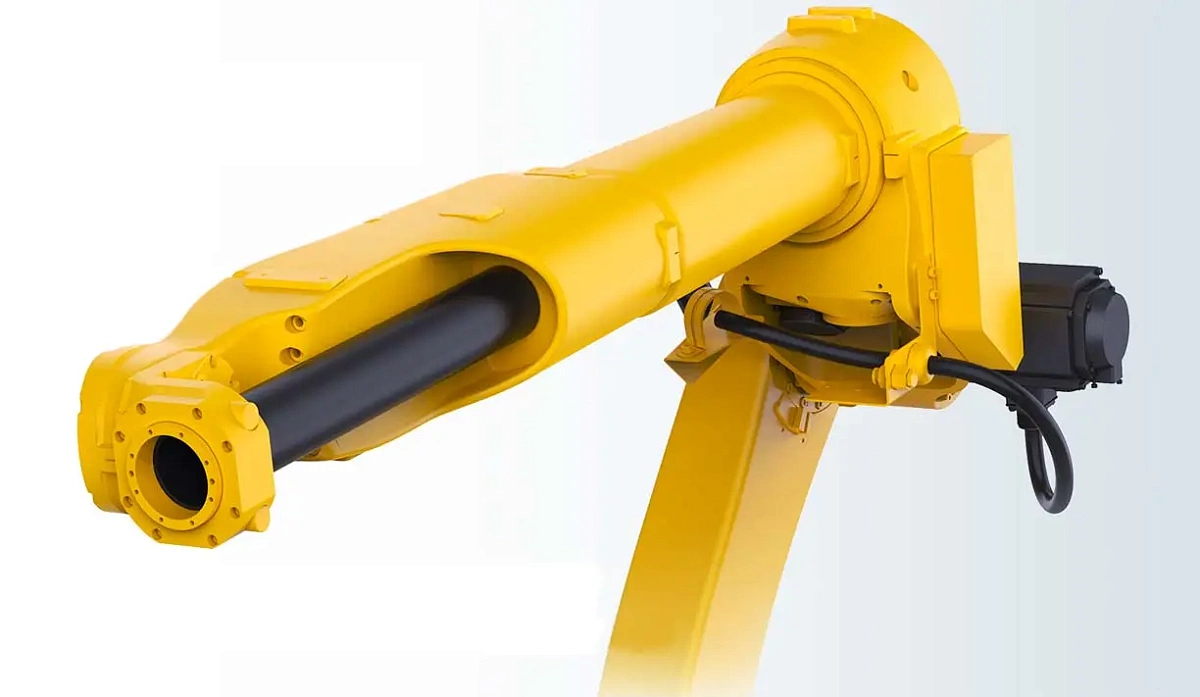

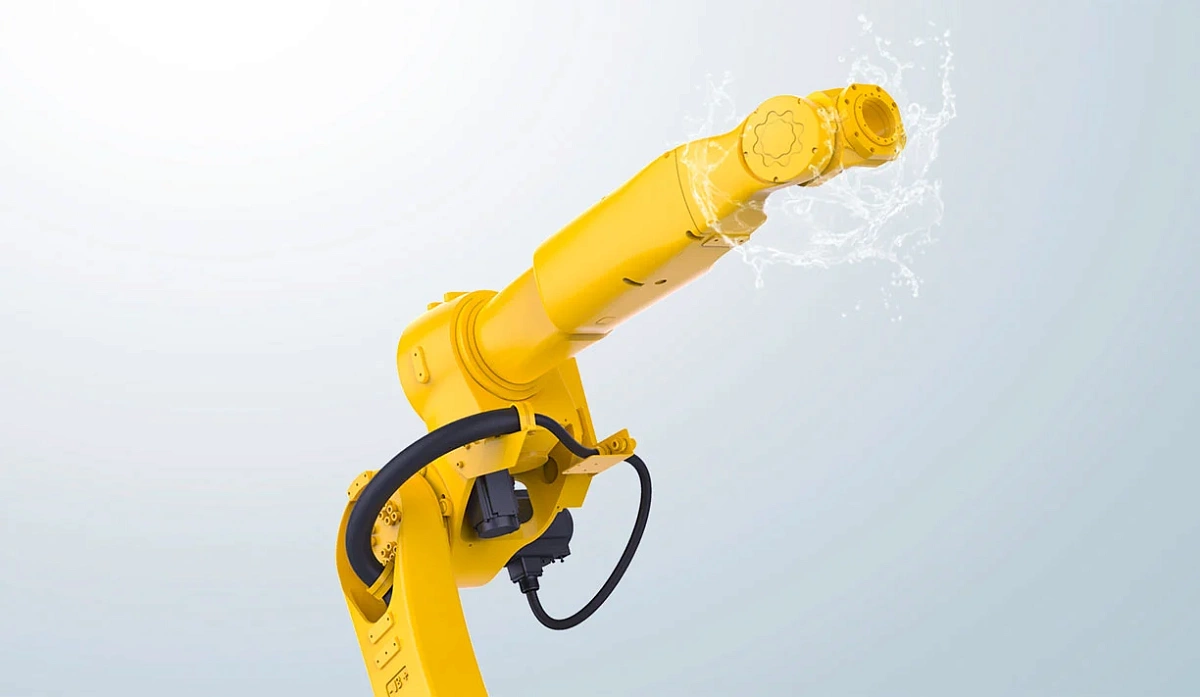

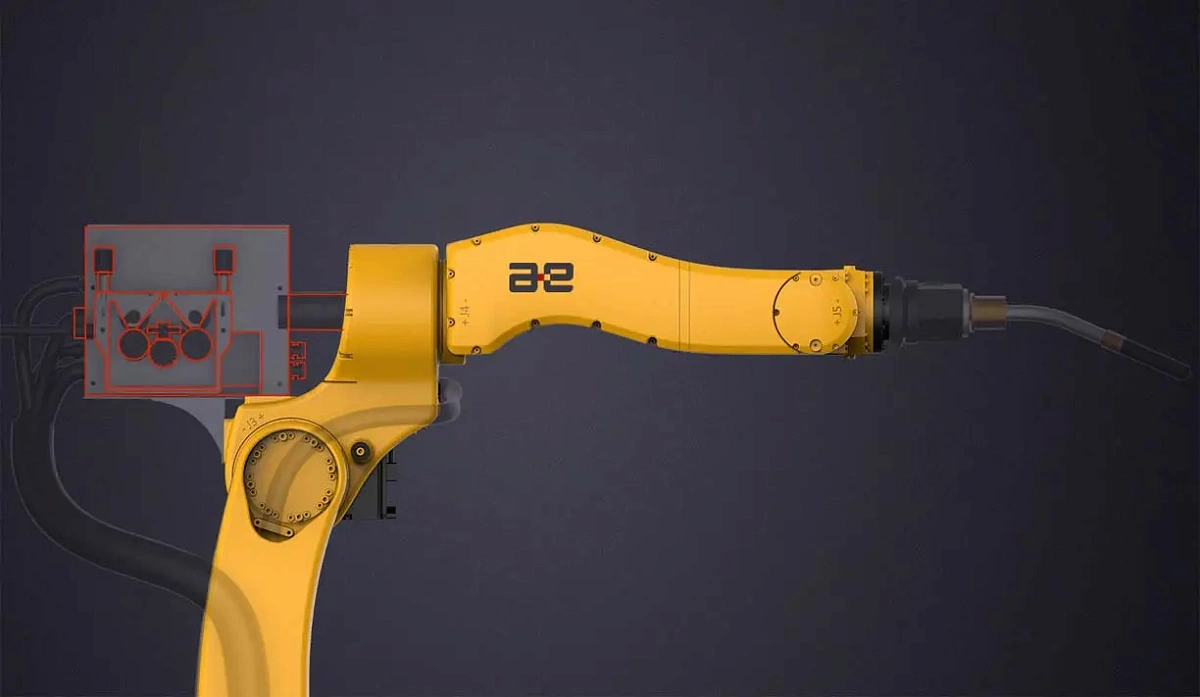

Корпус соответствует классу защиты IP54, запястье выдерживает IP67. Интегрированная внутренняя кабельная трассировка защищает провода и шланги от изломов, что важно при агрессивной работе сварочного оборудования.

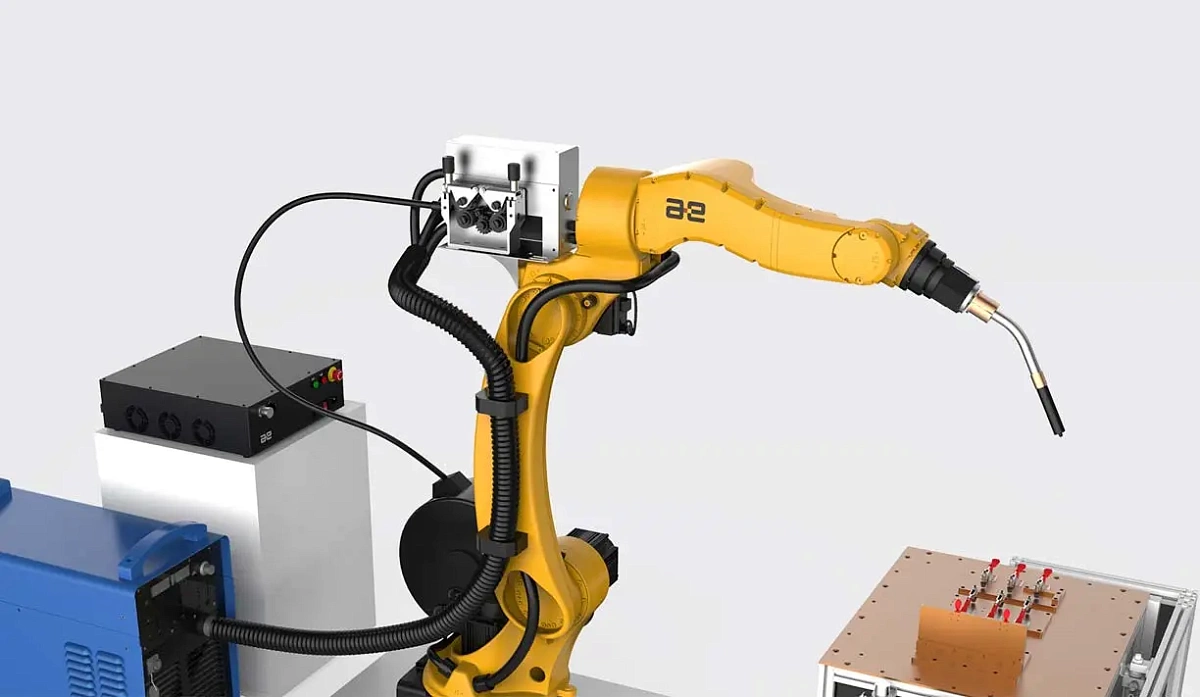

Управление реализовано через контроллер inCube22 с поддержкой интерфейсов EtherCAT и Profinet. Это обеспечивает синхронизированную работу с источниками сварки, поддерживает точные токовые профили и оптимизирует траектории движения.

Сварочный робот-манипулятор PEITIAN ROBOT AIR25-1840-HW сочетает впечатляющую дальность вылета, высокую грузоподъёмность, точность ±0,03 мм и динамику 755°/с, что превосходит стандартные показатели зарубежных аналогов. Встроенная защита, передовая механика и конкурентоспособная стоимость делают модель выгодным решением по TCO и ROI.

Робот поставляется с teach pendant, сервером управления, кабельным комплектом, 3D/2D-чертежами, SDK и демонстрационными программами. Это обеспечивает быструю интеграцию в линию и минимальные усилия по запуску.

Сварочный робот-манипулятор PEITIAN ROBOT AIR25-1840-HW — это тяжёлый сварочный манипулятор, сочетающий высокую грузоподъёмность, выдающуюся дальность охвата, микронную точность и впечатляющую скорость суставов. Надёжная конструкция, встроенная защита и продвинутая механика делают его эффективным инструментом для крупных производственных ячеек с тяжёлой сваркой и шлифовкой.

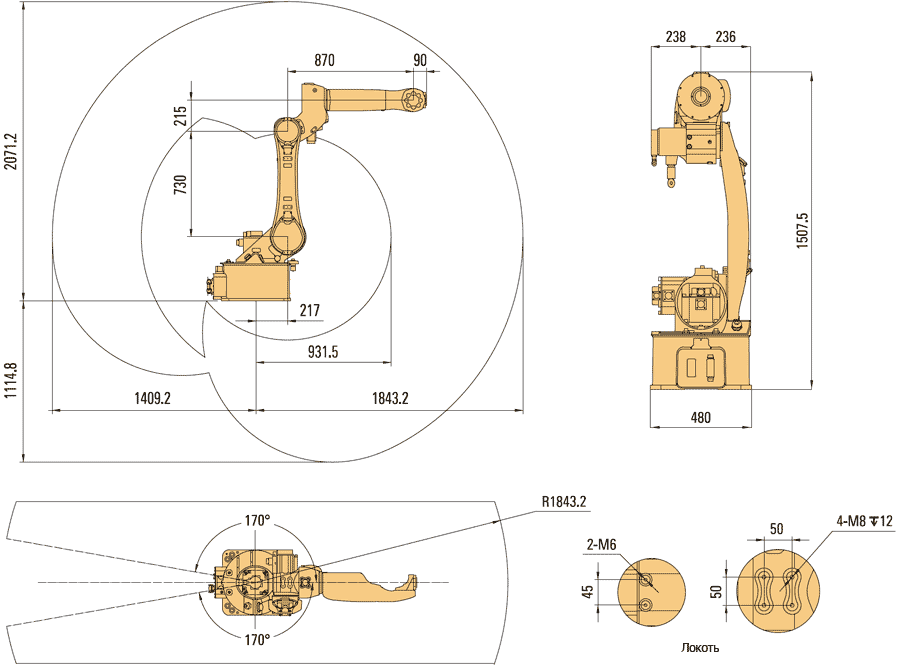

Габаритные размеры и рабочий диапазон

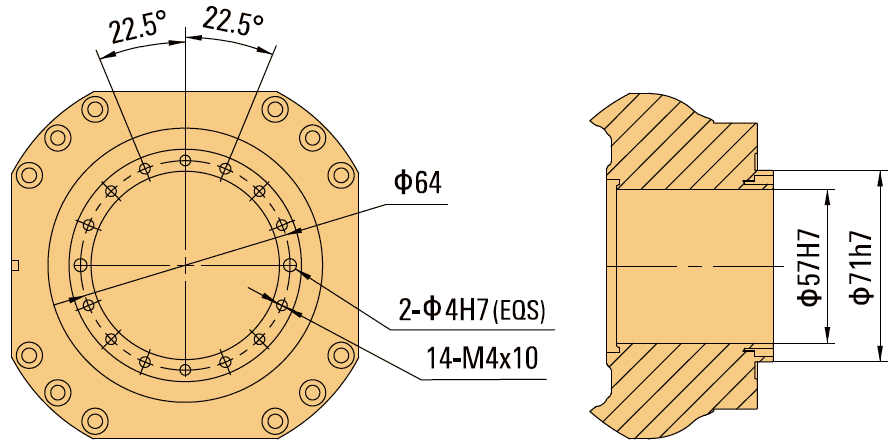

Фланец

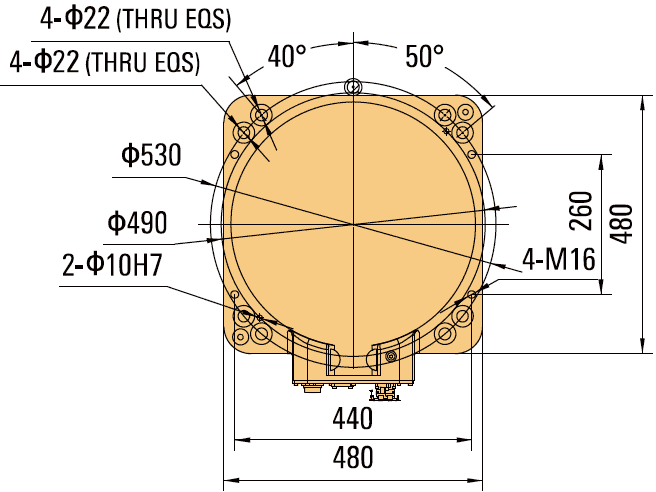

Основание
