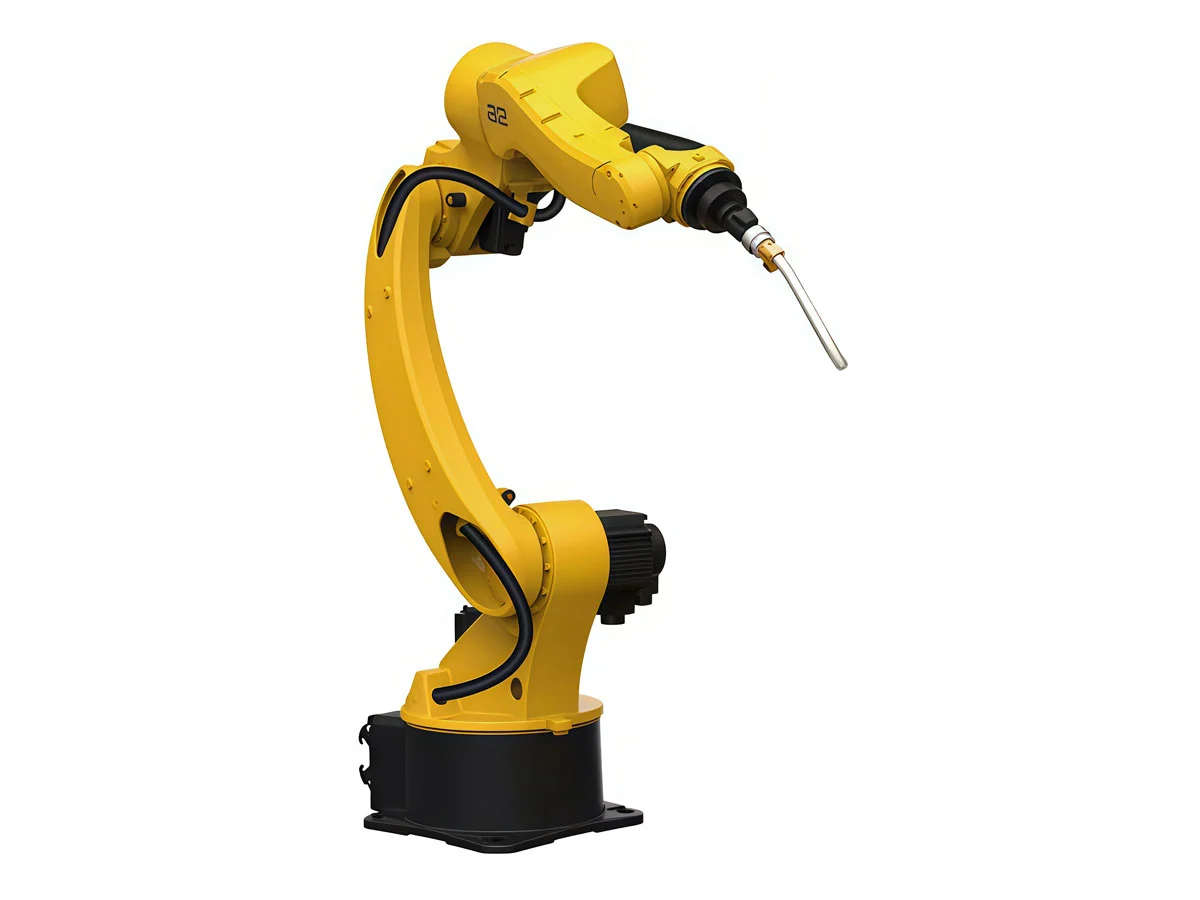

Сварочный робот-манипулятор PEITIAN ROBOT AIR6-1450-HW

Описание

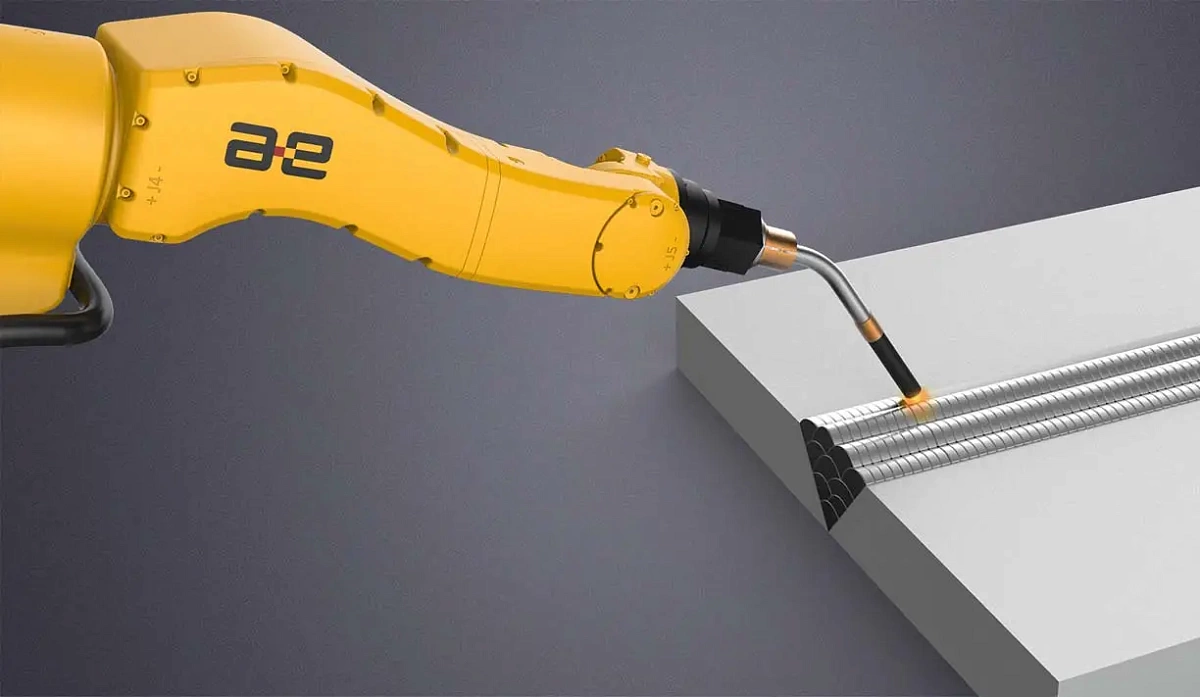

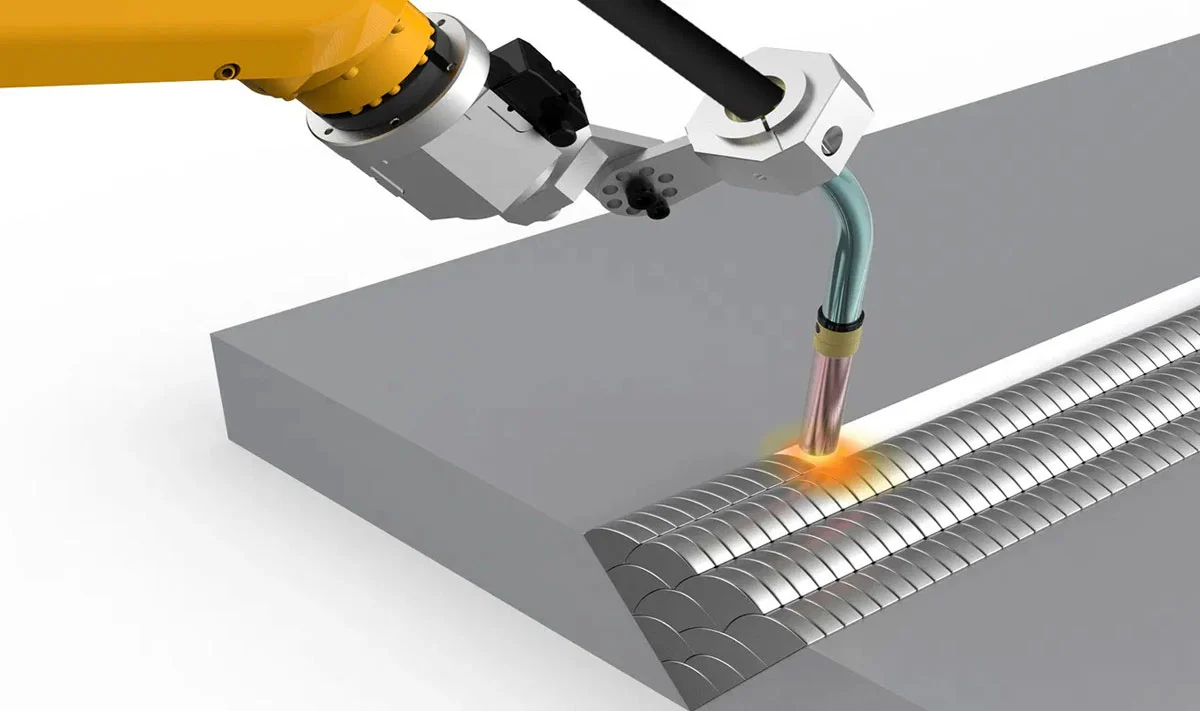

Сварочный робот-манипулятор PEITIAN ROBOT AIR6-1450-HW — шестиосевой промышленный робот, разработанный специально под сварочные процессы MIG/MAG, TIG и дуговую сварку. Компактная конструкция позволяет выполнять непрерывный шов вдоль сложных поверхностей. Его материалы и форма корпуса рассчитаны на высокую температурную устойчивость и напряжённые циклы сварки.

Манипулятор весит около 170 кг и обеспечивает вылет до 1450 мм, что позволяет выполнять сварочные операции на средних по размеру деталях. Монтаж возможен на пол, потолок или стену — универсальное решение для компактных ячеек и крупносерийных линий. Упрощённое крепление обеспечивает жёсткость и аккуратный монтаж сварочного оборудования.

Нагрузочная способность — 6 кг, оптимально сочетающаяся с тяжестью сварочной горелки, проволоки и держателя. Повторяемость позиционирования составляет ±0,06 мм — ключевое требование при точной сварке тонких швов и сохранении качества соединения.

Широкие угловые диапазоны обеспечивают свободу перемещения во всех шести осях: O1: ±170°, O2: –85…+150°, O3: –95…+160°, O4: ±155°, O5: ±120°, O6: ±360°. Максимальные скорости движения: O1-O3 — 230 °/с, O4 — 380 °/с, O5 — 430 °/с, O6 — 630 °/с. Это позволяет роботам выдерживать четкий профиль сварки при высокой пропускной способности.

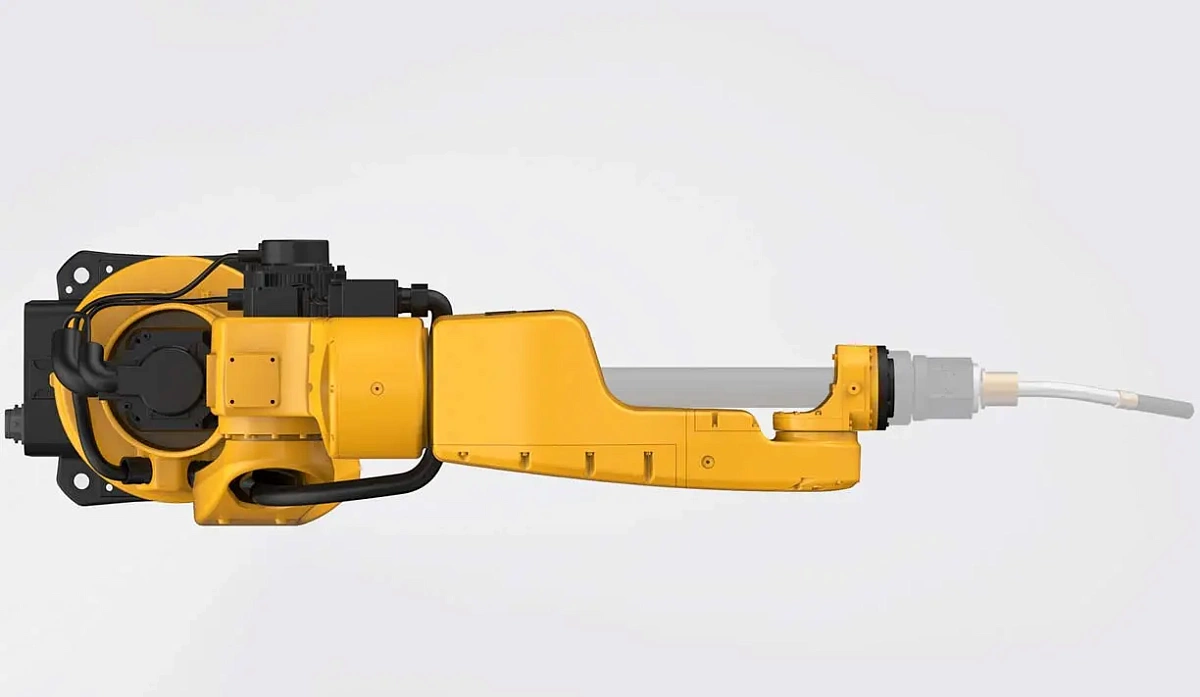

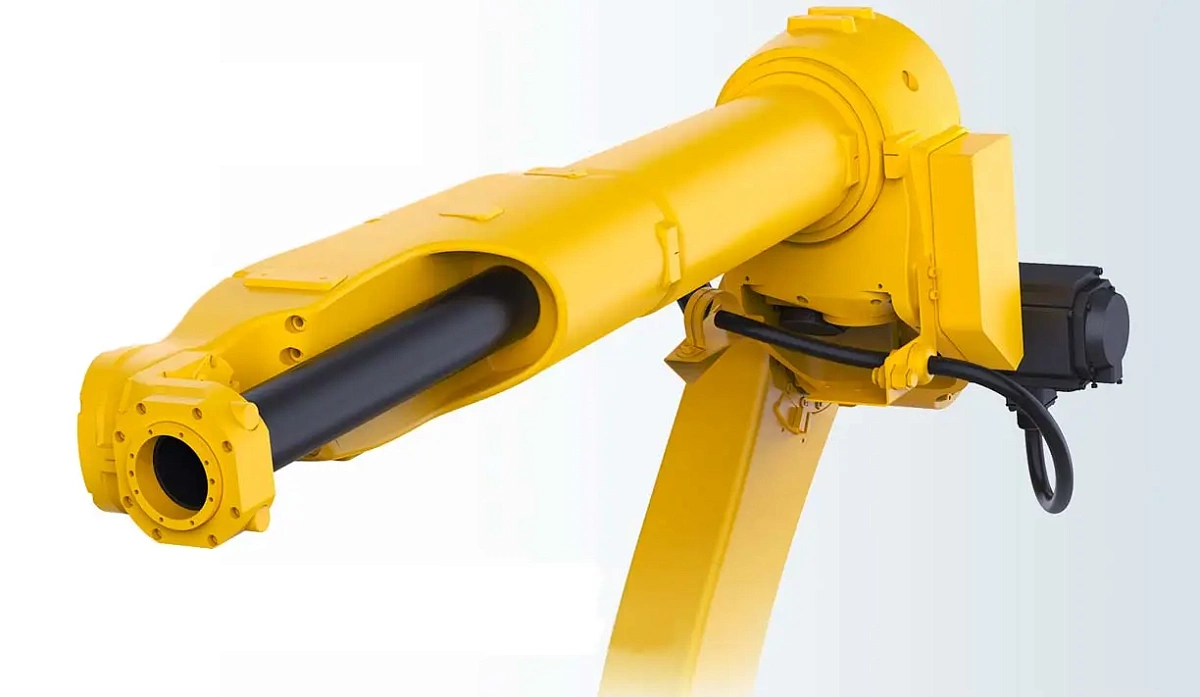

Компактный корпус и полая структура плеча снижают массу, при этом сохраняется жёсткость при динамических нагрузках. Степень защиты — IP54 по корпусу, дополнительно запястье защищено IP67, что защищает механизмы от брызг и пыли, типичных для сварочных цехов.

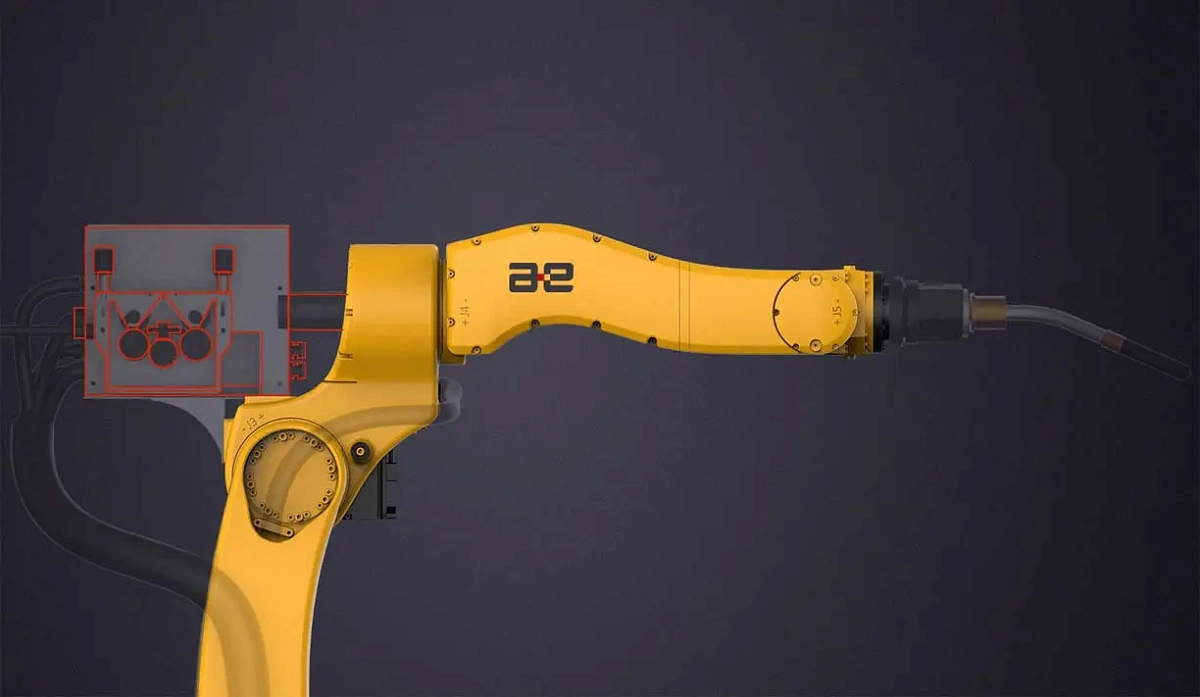

Жестко закреплённый кабель горелки на плече - устойчивое техническое решение, препятствующее перегибам и запутыванию при работе. Сочетание внутренней разводки кабелей и интегрированных пневмо/газовых троп обеспечивает надёжность и защищенность от механических повреждений.

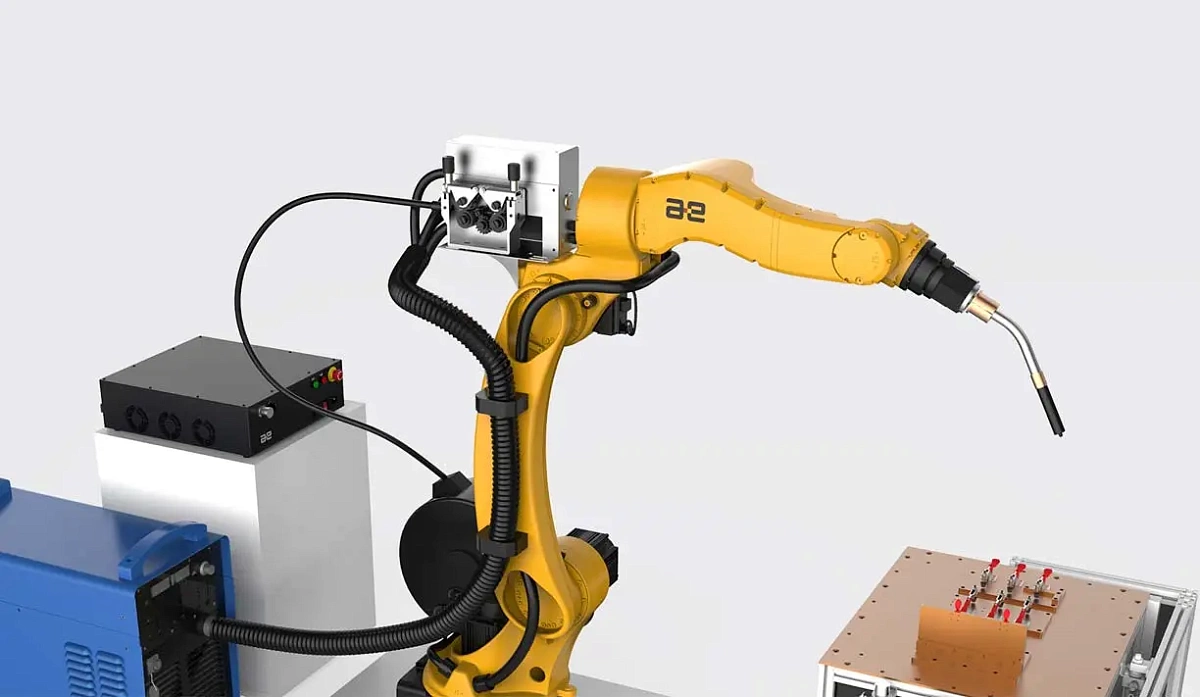

Контроллеры InCube 20 или ARC5 12 способны обрабатывать программы в средах EtherCAT, Profinet, Ethernet. Они обеспечивают синхронную работу с источником сварки (Megmeet, Aotai) и проволочной подачей. Используемые интерфейсы гарантируют высокую скорость и надежность управлени.

Корпус и редуктора рассчитаны на ресурс более 30 000 моточасов. Высокая динамика (максимальная скорость O6 — 630°/с) и точность ±0,06 мм обеспечивают стабильный шов даже при непрерывной сварке. Это снижает затраты на обслуживание и замену расходных элементов.

По сравнению с аналогами (например, Kawasaki RA006L), PEITIAN ROBOT AIR6-1450-HW предлагает сопоставимую точность, но при более компактной конструкции, лучшей защите запястья и более выгодной стоимости. Оптимальная эргономика и инженеринговые решения дают преимущество в малых и средних сварочных участках.

Поставляется с teach-pendant, шкафом управления, монтажным комплектом, кабелями, программным обеспечением и образцами программных модулей. Это существенно сокращает сроки установки и вывода в эксплуатацию, снижая затраты интегратора.

Сварочный робот-манипулятор PEITIAN ROBOT AIR6-1450-HW — это инженерно выверенная, технологичная платформа для сварки, сочетающая скорость, точность и эргономику. Компактный вес, защита уровня IP67, универсальность монтажа и полноценная комплектация исключают необходимость адаптации и ускоряют внедрение. Высокое качество производства делает этот продукт конкурентом моделей Kawasaki, при этом он более доступен и удобен в эксплуатации.

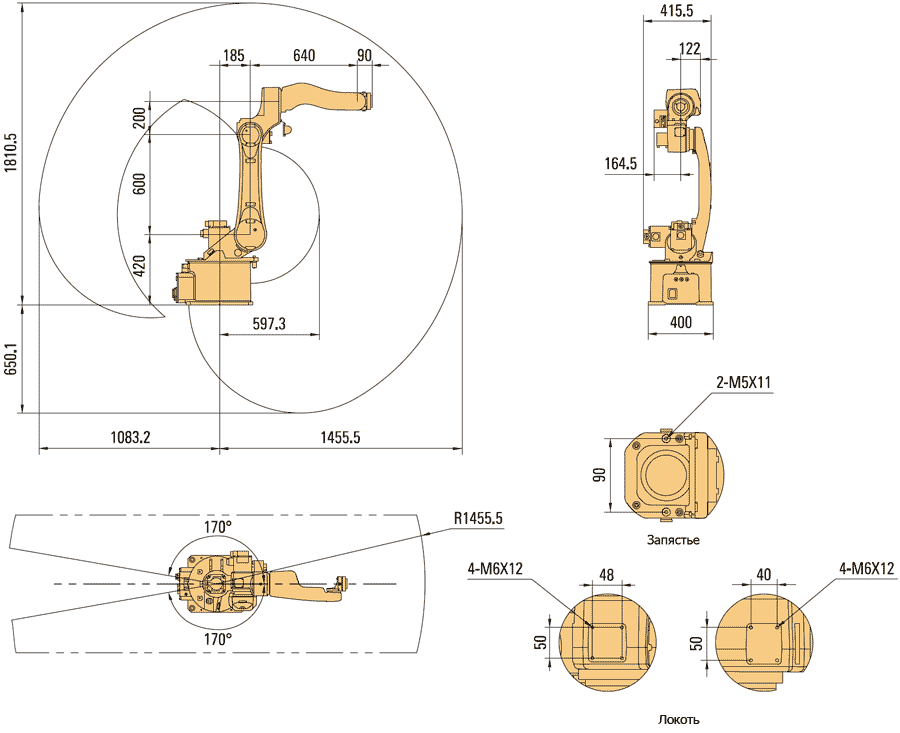

Габаритные размеры и рабочий диапазон

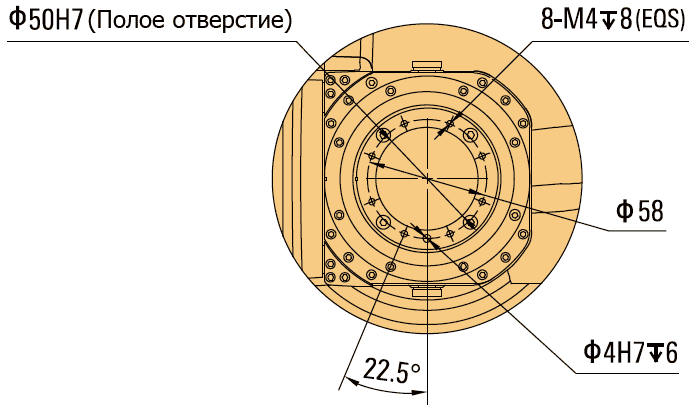

Фланец

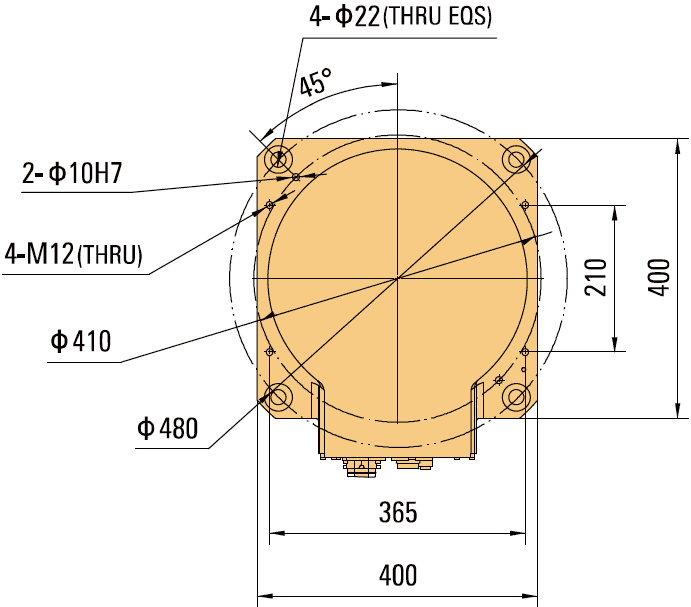

Основание
