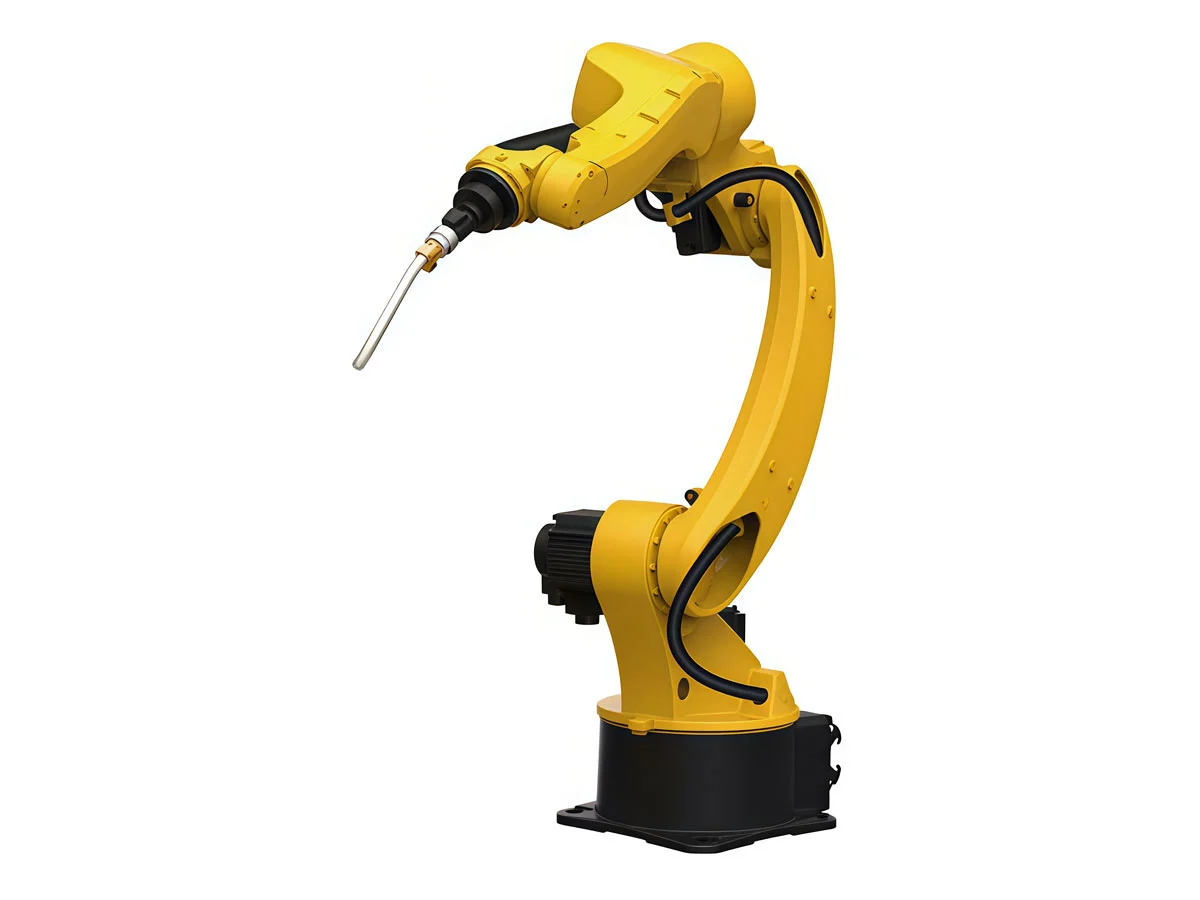

Сварочный робот-манипулятор PEITIAN ROBOT AIR6-1460-HW

Описание

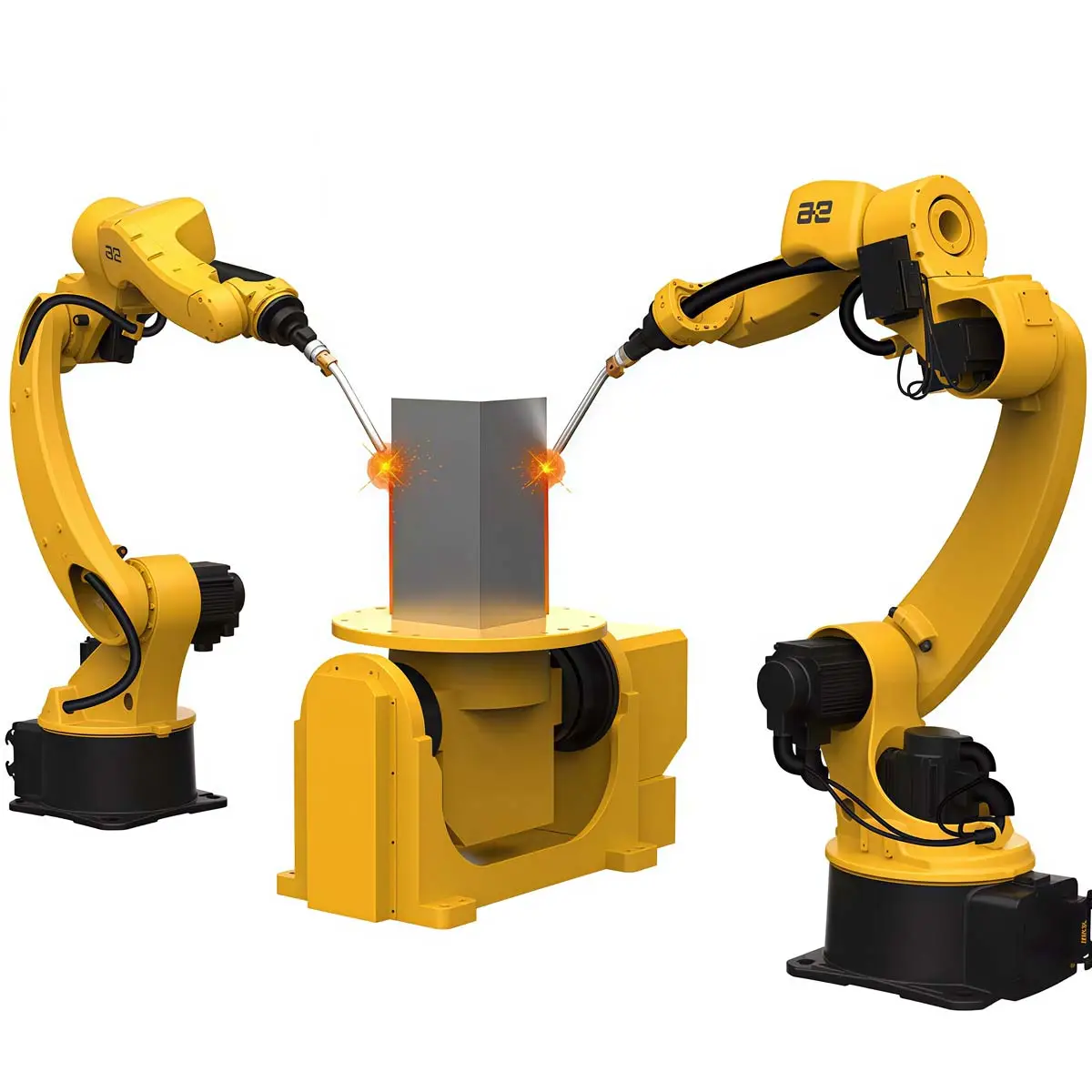

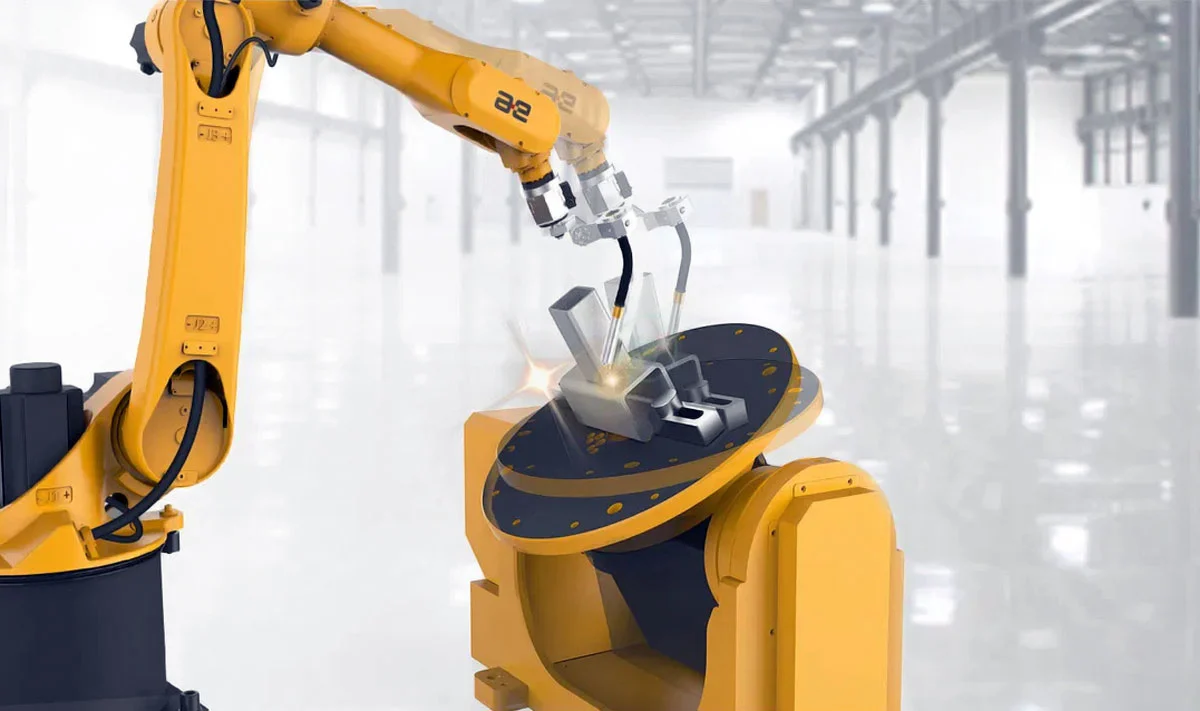

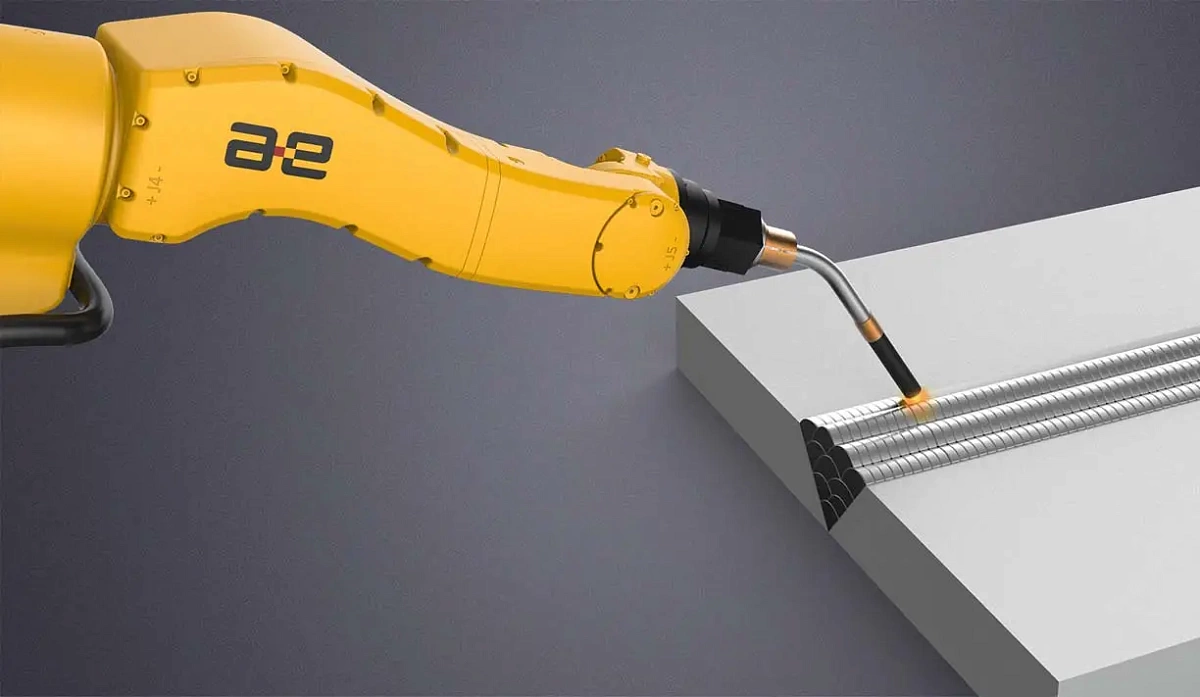

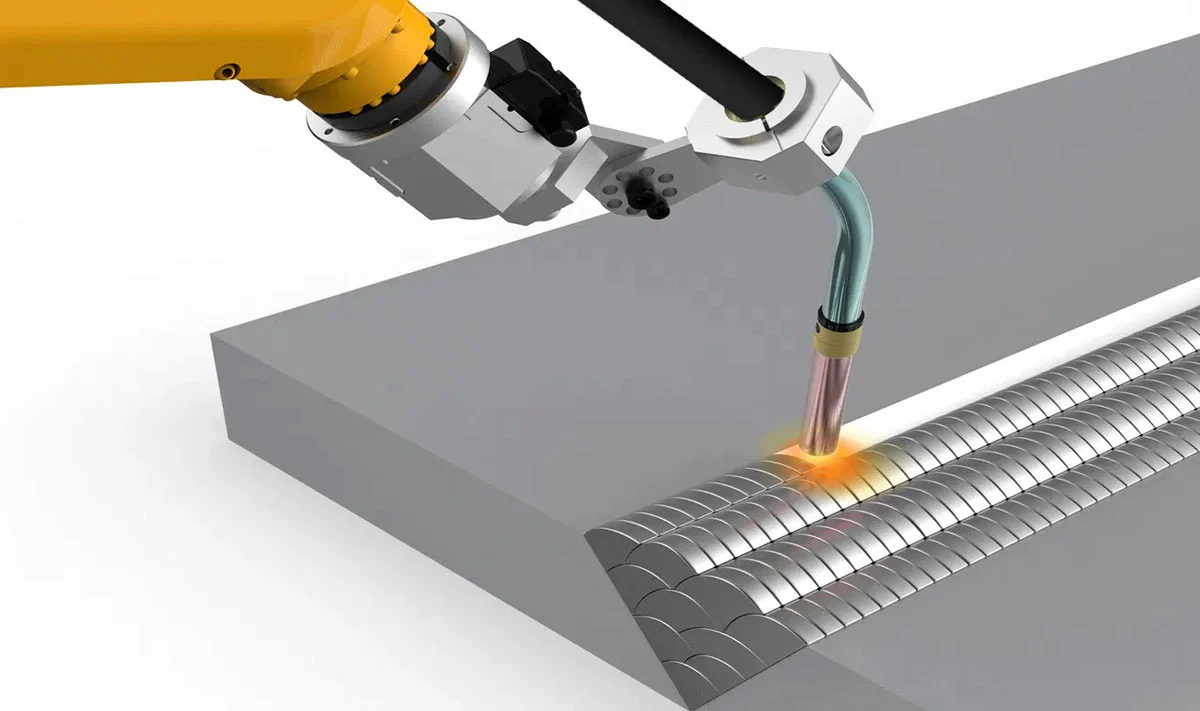

Сварочный робот-манипулятор PEITIAN ROBOT AIR6-1460-HW — специализированный индустриальный робот, предназначенный для сварочных операций (MIG/MAG и TIG) в тяжёлых производственных условиях. Он адаптирован для работы с различными геометриями: трубами, корпусами, металлоконструкциями и автомобильными деталями.

Манипулятор весит около 165–170 кг и имеет вылет 1460 мм, что позволяет охватывать большую рабочую зону при компактности конструкции. Возможна установка на пол, стену или потолок, что обеспечивает гибкость интеграции в производственные ячейки.

Грузоподъёмная способность до 6 кг оптимальна для сварочного комплекта: горелка, держатель, кабели. Повторяемость позиционирования составляет ±0,06 мм — это критически важно для гарантии качества сварного шва.

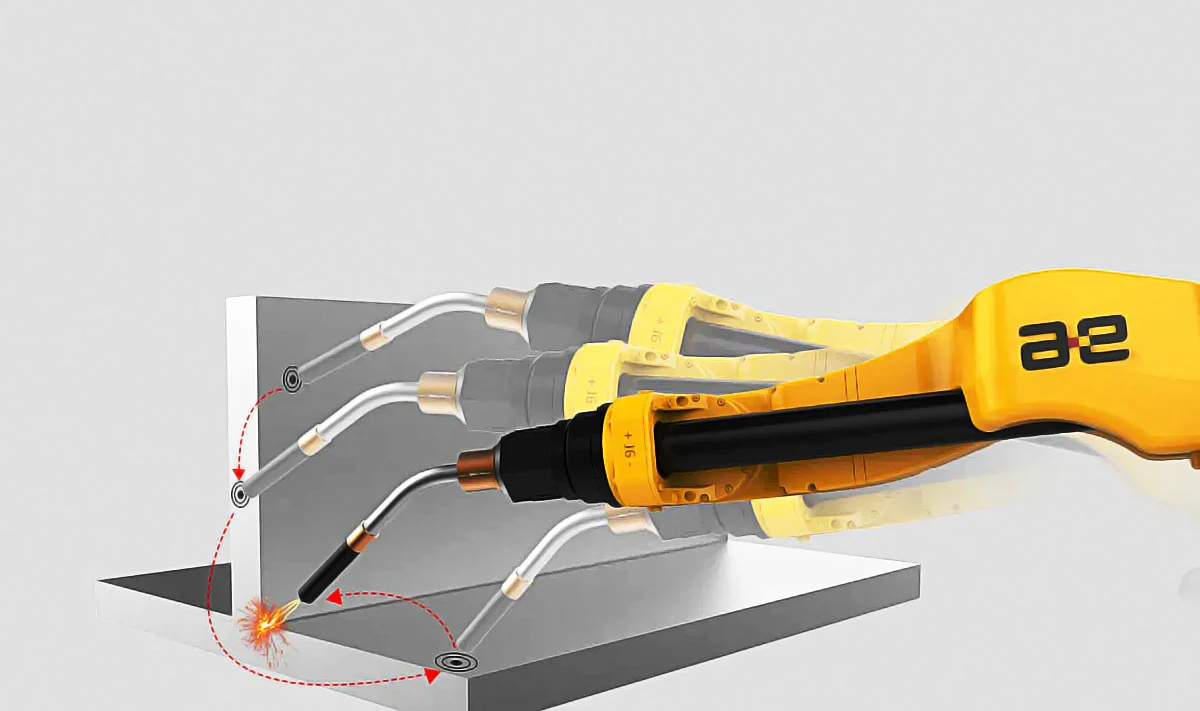

Манипулятор обладает широкими угловыми диапазонами: O1 ±170°, O2 –95…+155°, O3 –120…+180°, O4 ±155°, O5 ±120°, O6 ±360°. Максимальные скорости составляют: O1–O3 – 230 °/с, O4 – 430 °/с, O6 – до 630 °/с, что обеспечивает плавное и быстрое движение по траектории.

В конструкции применена гипоидная зубчатая передача, отличающаяся высоким коэффициентом жесткости и ресурсом работы (более 30 000 моточасов). Такая схема передачи минимизирует люфты и обеспечивает стабильность сварки даже при высоких скоростях.

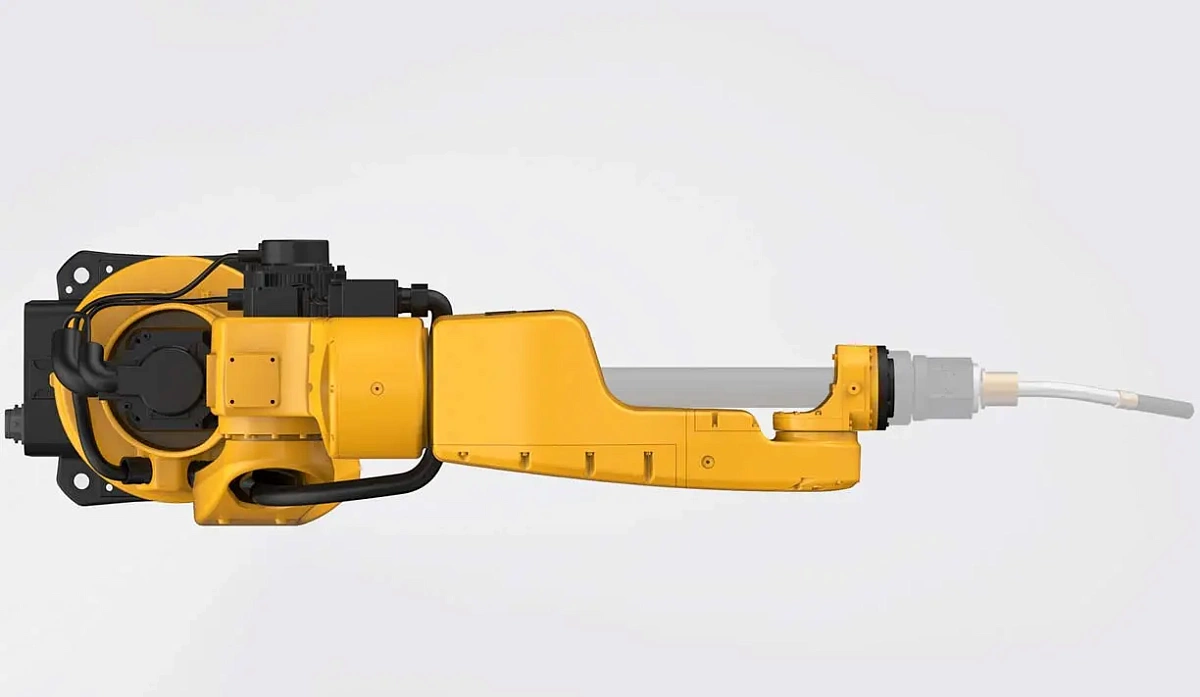

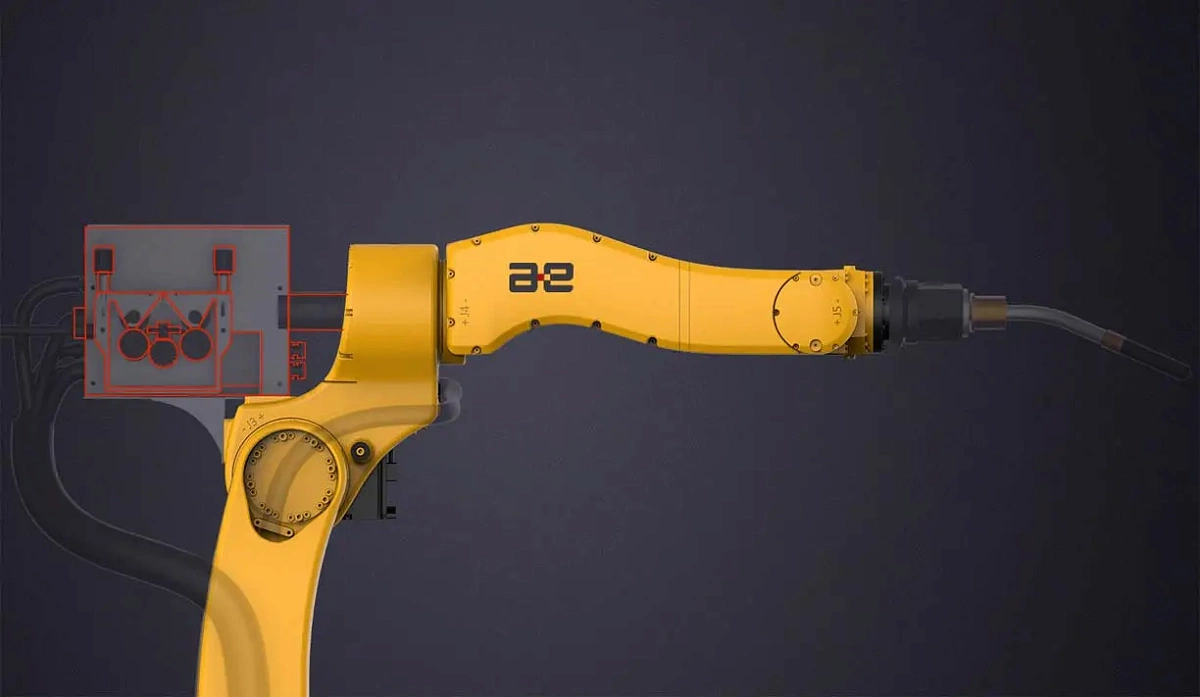

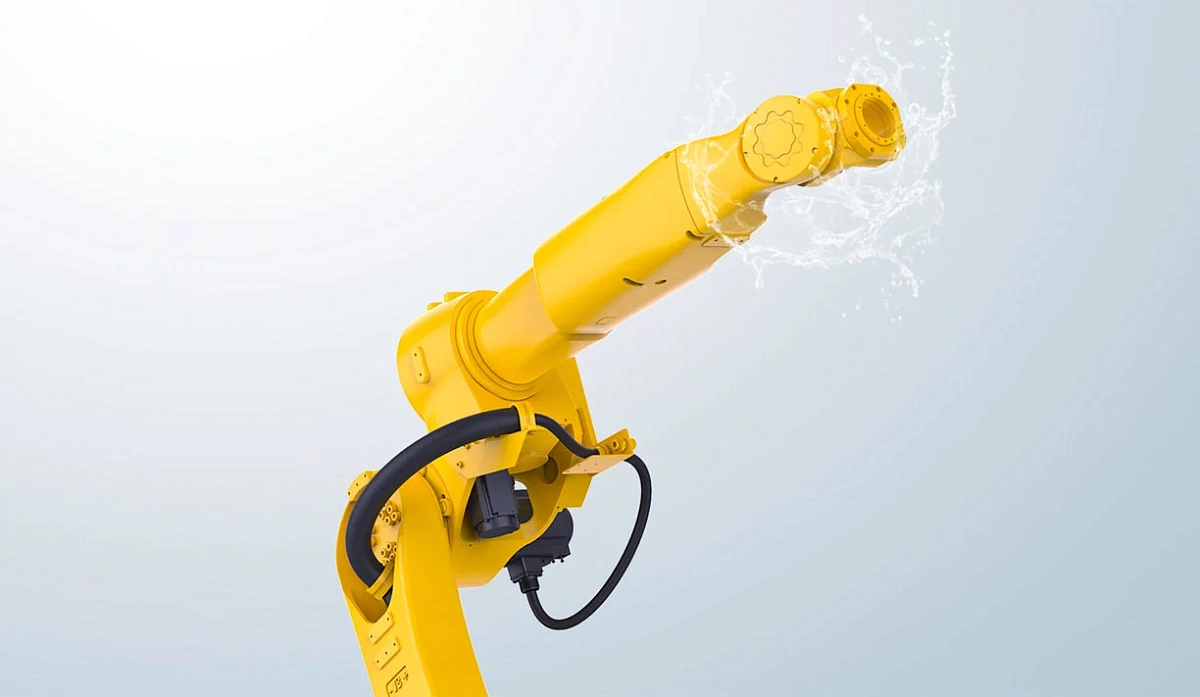

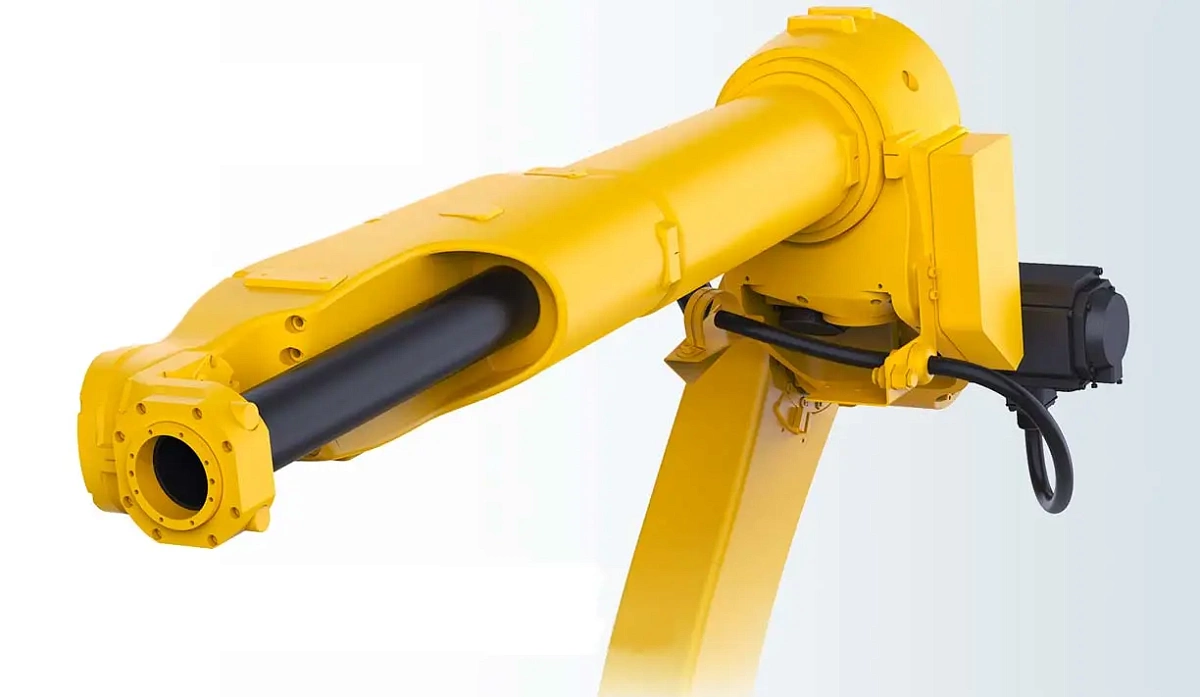

Корпус манипулятора имеет класс защиты IP54, запястье — IP67, что гарантирует защиту от брызг и агрессивной среды. Встроенное кабельное решение с интеграцией сварочных шлангов предохраняет от перегибов и износа, как выразительно видно на изображении.

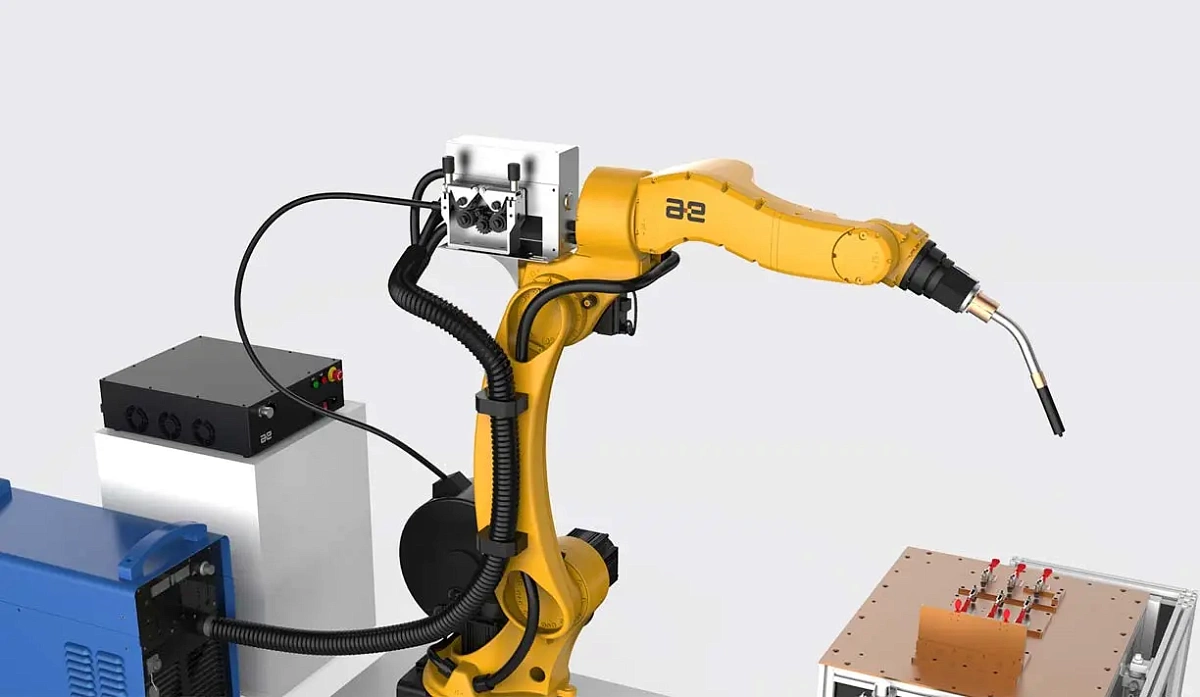

Управление осуществляется через контроллер InCube 20, совместимый со стандартами EtherCAT/Profinet. Он обеспечивает высокий контроль над траекторией и синхронизацию с источником сварки Aotai NBC350R.

Структурная прочность и ресурсность зубчатых передач обеспечивают длительный срок службы в тяжёлых условиях. Высокая динамика и повторяемость снижают износ оборудования, что обеспечивает низкие эксплуатационные затраты.

Сварочный робот-манипулятор PEITIAN ROBOT AIR6-1460-HW сопоставим по характеристикам с зарубежными аналогами, такими как Fanuc или Kawasaki, но отличается лучшим соотношением цена/качество. Компактная конструкция, IP67 на запястье, интегрированная кабельная трасса и локальная техническая поддержка усиливают его позиции на рынке.

В базовый комплект входят teach-pendant, комплект монтажных адаптеров, кабели, документация и примеры управляющей программы. Это позволяет значительно сократить сроки ввода в эксплуатацию и стартовые затраты интегратора.

Сварочный робот-манипулятор PEITIAN ROBOT AIR6-1460-HW — технологически совершенный и надёжный сварочный манипулятор. Он обеспечивает оптимальный баланс между динамикой, точностью и эргономикой. Повышенные показатели защиты, интеграция кабельных трасс и полноценная комплектация делают его конкурентоспособным по сравнению с зарубежными аналогами при более рациональных затратах на внедрение и эксплуатацию.

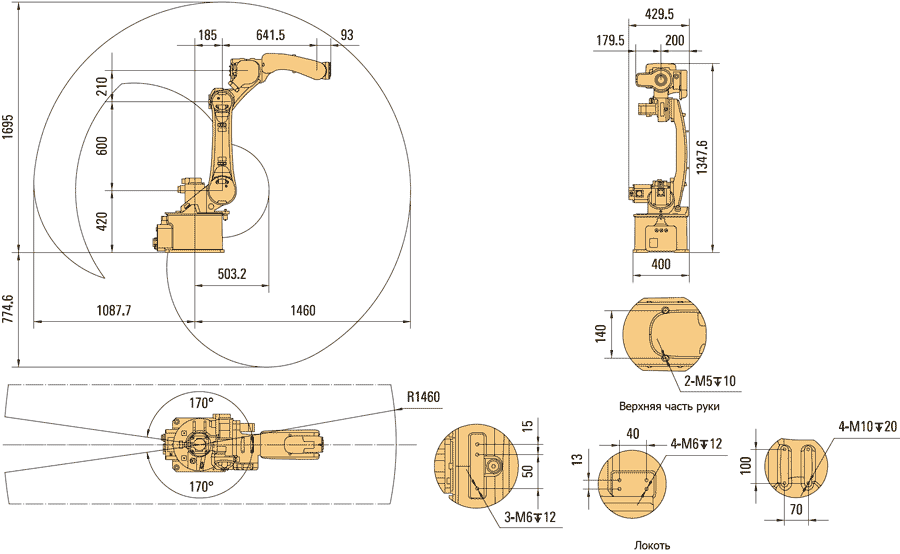

Габаритные размеры и рабочий диапазон

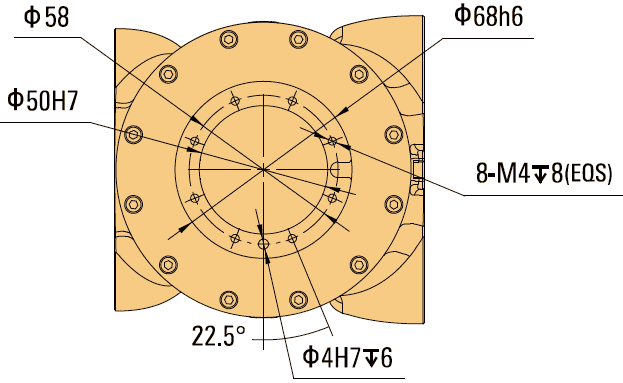

Фланец

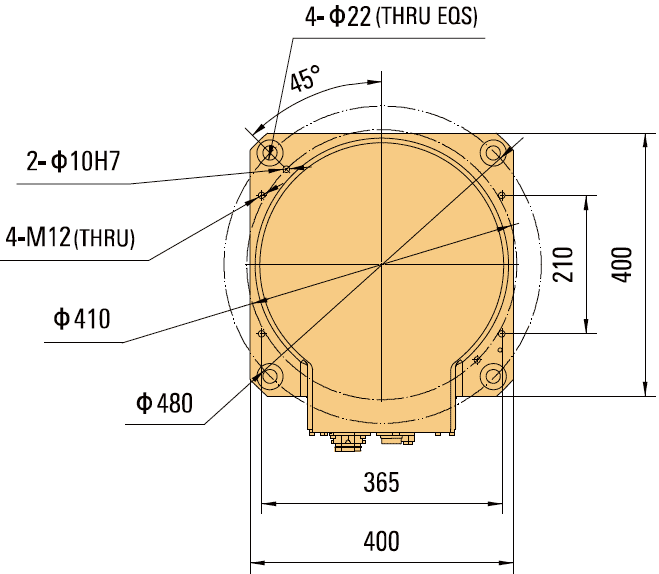

Основание
