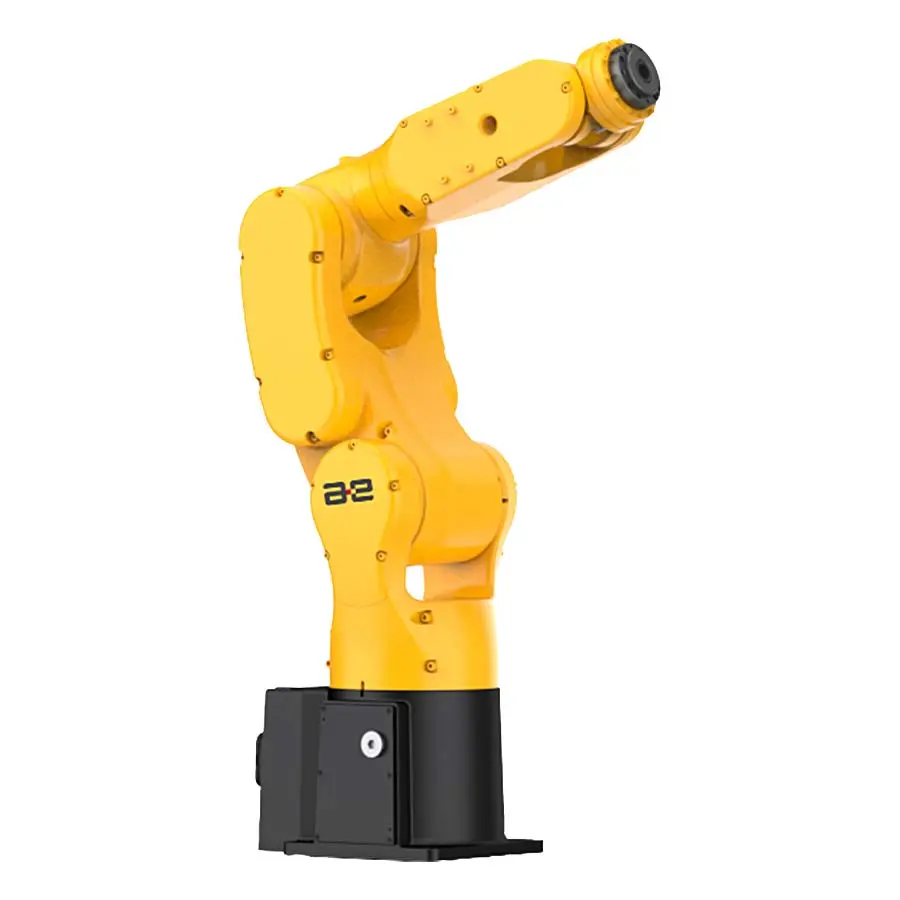

Промышленный робот-манипулятор PEITIAN ROBOT AIR4-560B
- Перезвоним в течение 15 минут
- Отправим цены и условия поставки
- Уточним требования к оборудованию
- Выгодный лизинг от 6.9%
- Гарантия 2 года
- Доставка по РФ и странам СНГ
Характеристики
Скачать технические характеристики| Степень подвижности | 6 осей |
| Длина руки | 560 мм |
| Максимальная нагрузка | 4 кг |
| Точность повторного позиционирования | ±0.02 мм |
| Вес робота | 24 кг |
| Способ крепления | пол / стена / потолок |
| Угол поворота 1-й оси | -170°~170° |
| Скорость вращения 1-й оси | 450°/с |
| Угол поворота 2-й оси | -110°~120° |
| Скорость вращения 2-й оси | 370°/с |
| Угол поворота 3-й оси | -108°~148° |
| Скорость вращения 3-й оси | 505°/с |
| Угол поворота 4-й оси | -200°~200° |
| Скорость вращения 4-й оси | 600°/с |
| Угол поворота 5-й оси | -120°~120° |
| Скорость вращения 5-й оси | 560°/с |
| Угол поворота 6-й оси | -350°~350° |
| Скорость вращения 6-й оси | 850°/с |
| Степень защиты | IP67 |
Файлы для скачивания
| Продукт | Тип файла | Дата | Действие |
|---|---|---|---|
| inCube20-Assembly | 3D модель | 09.06.2025 | Скачать |
| AIR4-560B-2D-drawings | 3D модель | 09.06.2025 | Скачать |
| AIR4-560B-3D-model_step | 3D модель | 09.06.2025 | Скачать |
| AIR4-560B-3D-model_sw2011 | 3D модель | 09.06.2025 | Скачать |
| AIR-TP-teach-pendant-operation-manual-V4.5.0 | Руководство по эксплуатации | 09.06.2025 | Скачать |
| inCube20-Control-Cabinet-Manual-V1.6.3 | Руководство по эксплуатации | 09.06.2025 | Скачать |
| PEITIAN ROBOT AIR4-560B | Руководство по эксплуатации | 09.06.2025 | Скачать |
Описание
Промышленный робот-манипулятор PEITIAN ROBOT AIR4-560B представляет собой передовое решение в области автоматизации, сочетающее компактные размеры, высокую точность и гибкость применения. Разработанный компанией PEITIAN ROBOT, этот 6-осевой манипулятор предназначен для выполнения сложных производственных задач в условиях ограниченного пространства.
Одним из ключевых преимуществ промышленного робота-манипулятора PEITIAN ROBOT AIR4-560B является его компактность. С радиусом действия 560 мм и массой всего 24 кг, робот идеально подходит для интеграции в плотные производственные линии. Минимальный рабочий радиус в 145,6 мм и площадь основания 180 мм x 180 мм позволяют эффективно использовать пространство, обеспечивая при этом высокую производительность.
Высокая точность позиционирования достигается благодаря повторяемости ±0,02 мм, что особенно важно для операций, требующих прецизионного исполнения. Скорости вращения по осям достигают до 850°/с, что обеспечивает быстрое и точное перемещение в рабочей зоне. Стандартное время цикла менее 0,33 секунды способствует увеличению общей эффективности производственного процесса.
Промышленный робот-манипулятор PEITIAN ROBOT AIR4-560B обладает степенью защиты IP67, что гарантирует надежную работу в условиях повышенной влажности и запыленности. Возможность монтажа на полу, стене или потолке предоставляет дополнительную гибкость при установке и интеграции в существующие производственные системы.

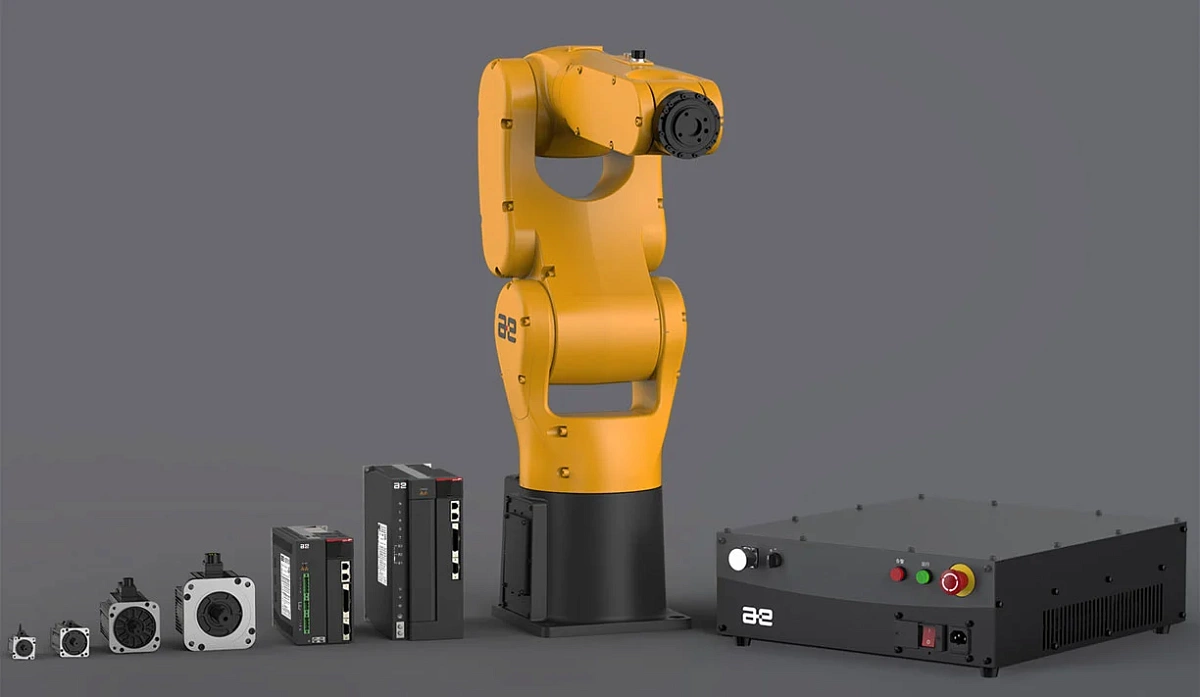

Собственная разработка моторов, приводов и системы управления позволяет снизить общую стоимость без ущерба для производительности. Легковесная конструкция корпуса способствует уменьшению энергопотребления и повышению общей эффективности. Кроме того, продуманная система теплоотвода обеспечивает стабильную работу двигателей даже при интенсивных нагрузках, что продлевает срок службы оборудования.
В сравнении с конкурентами, промышленный робот-манипулятор PEITIAN ROBOT AIR4-560B выделяется сочетанием компактных размеров, высокой точности и скорости работы. Многие аналоги либо крупнее, либо уступают в точности и скорости, что делает робот PEITIAN ROBOT AIR4-560B оптимальным выбором для предприятий, стремящихся к повышению эффективности при минимальных затратах пространства и ресурсов.

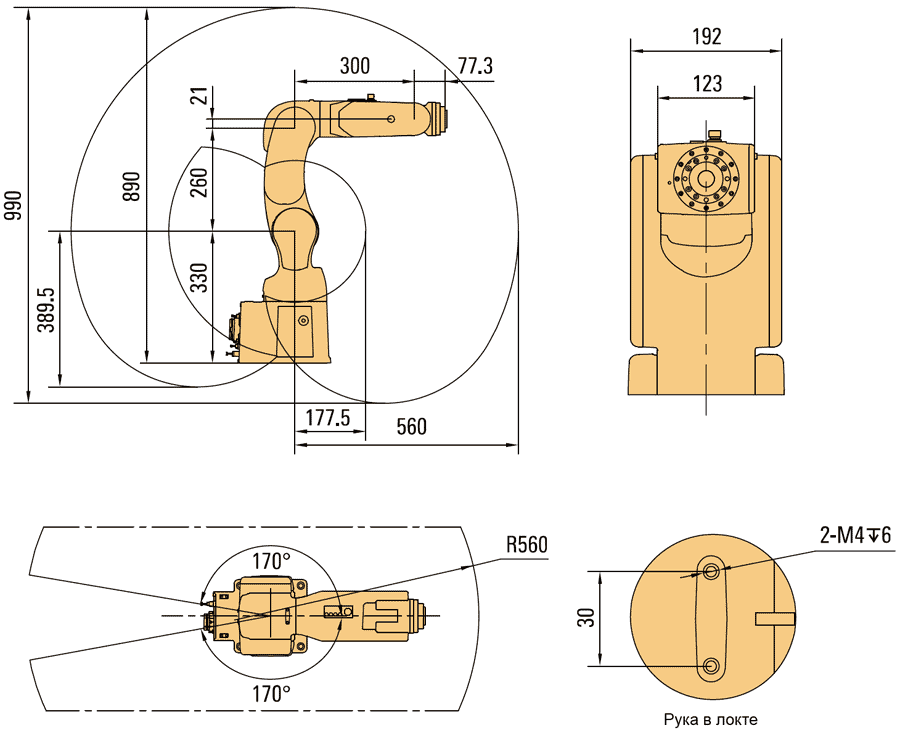

Габаритные размеры и рабочий диапазон

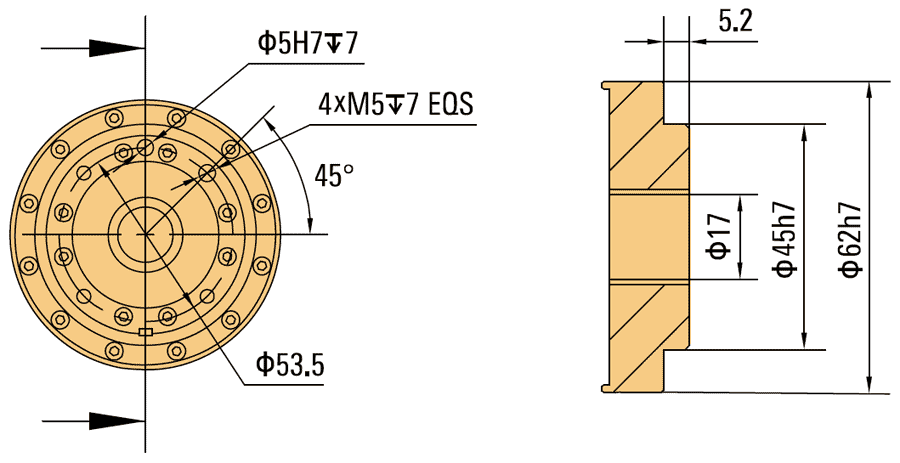

Фланец

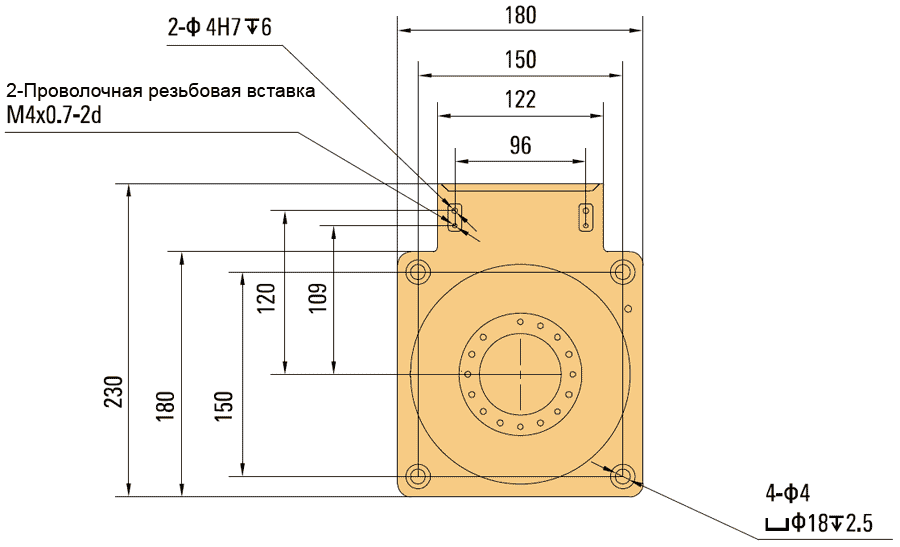

Основание

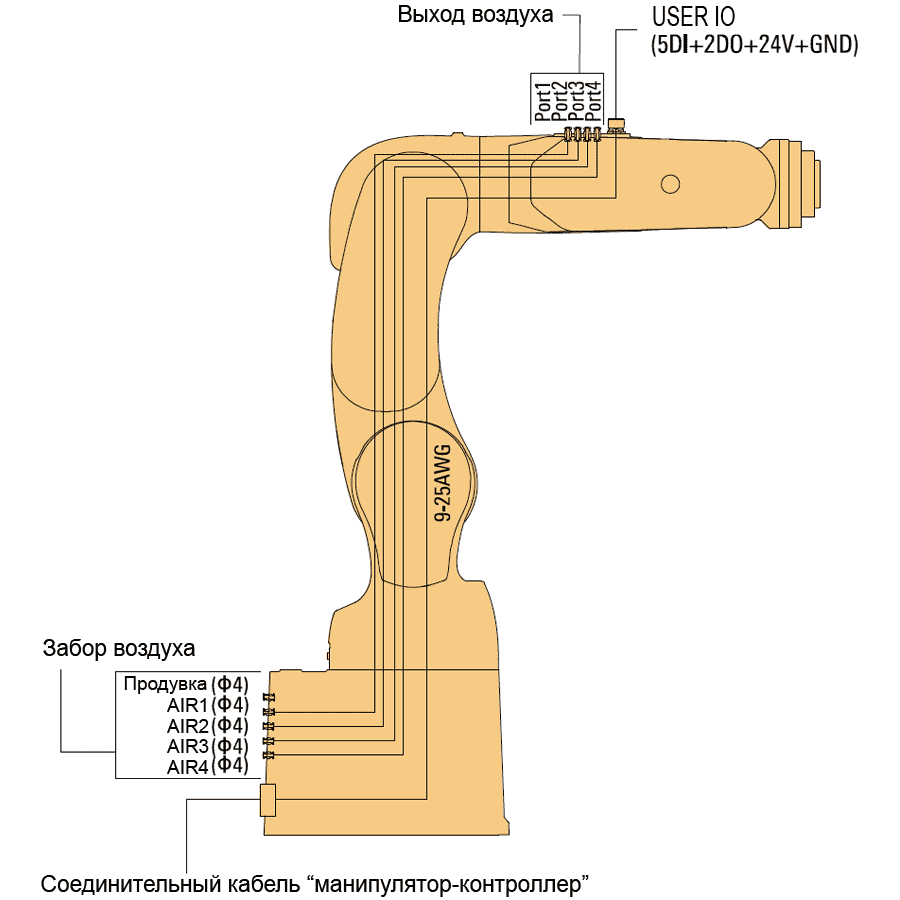

Схема интеграции
