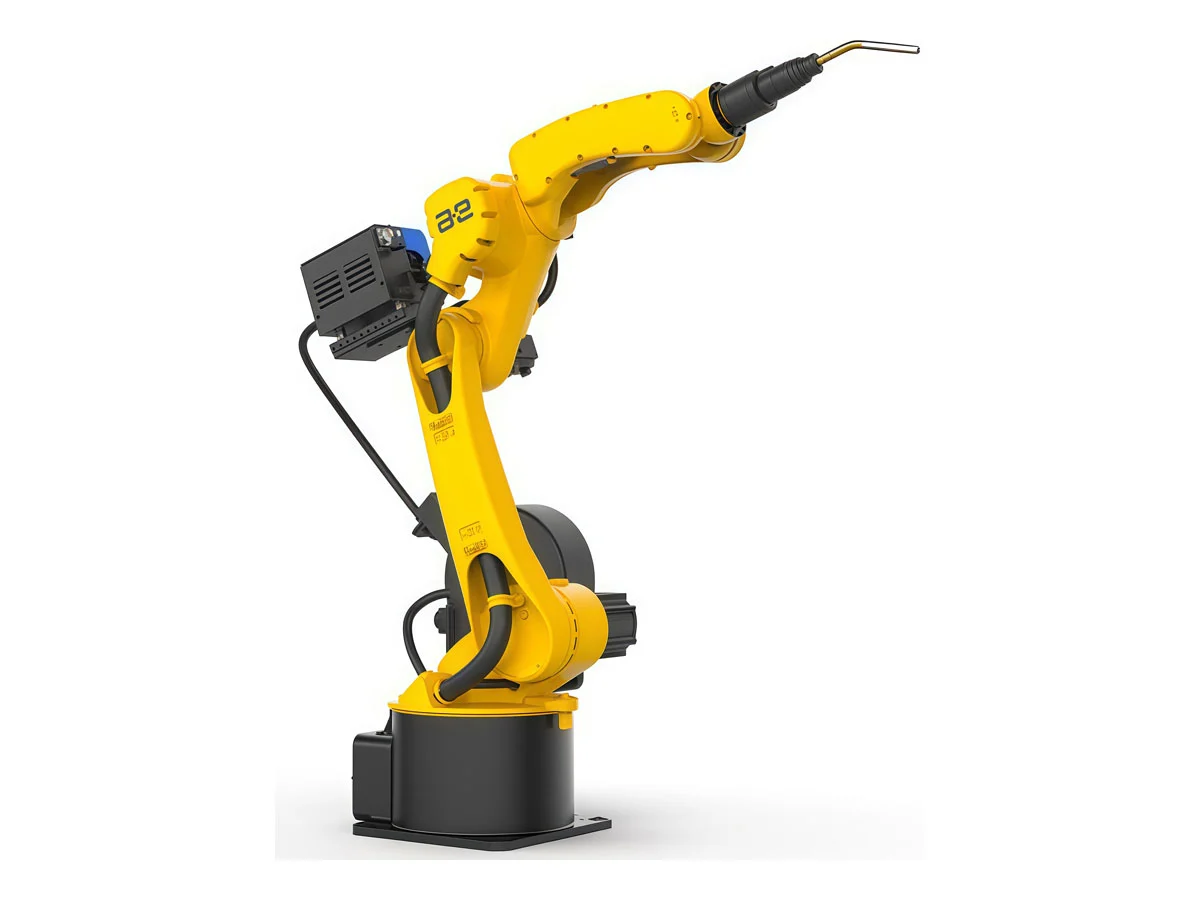

Сварочный робот-манипулятор PEITIAN ROBOT AIR12-2000-HW

Описание

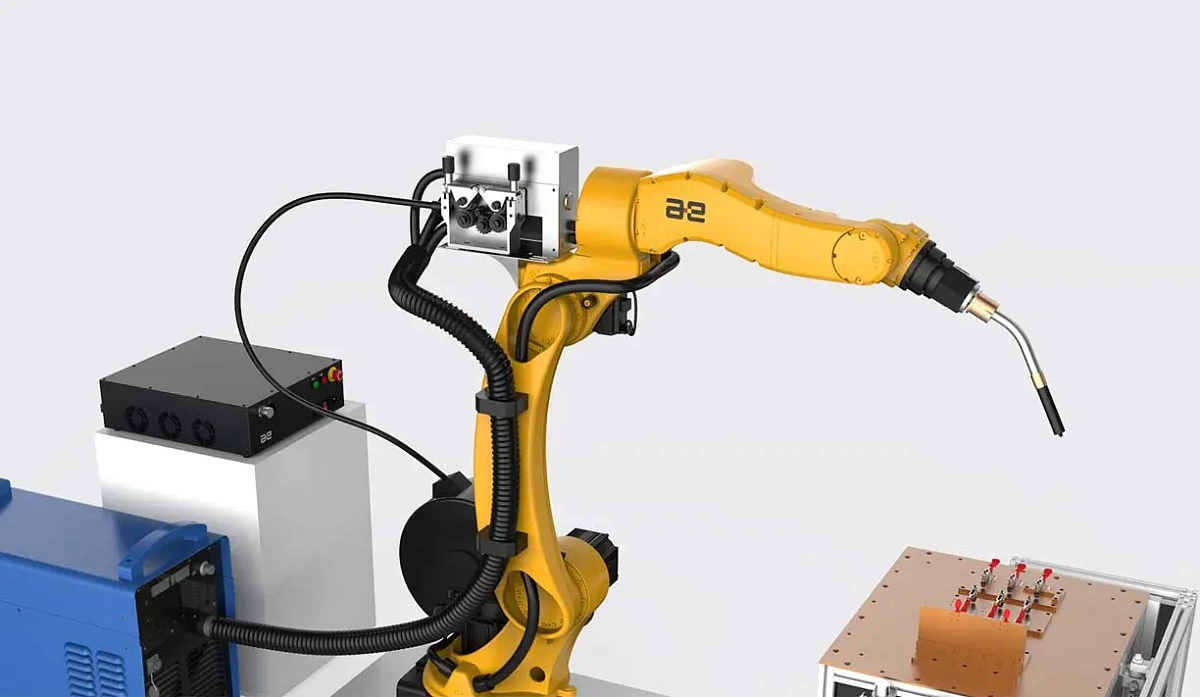

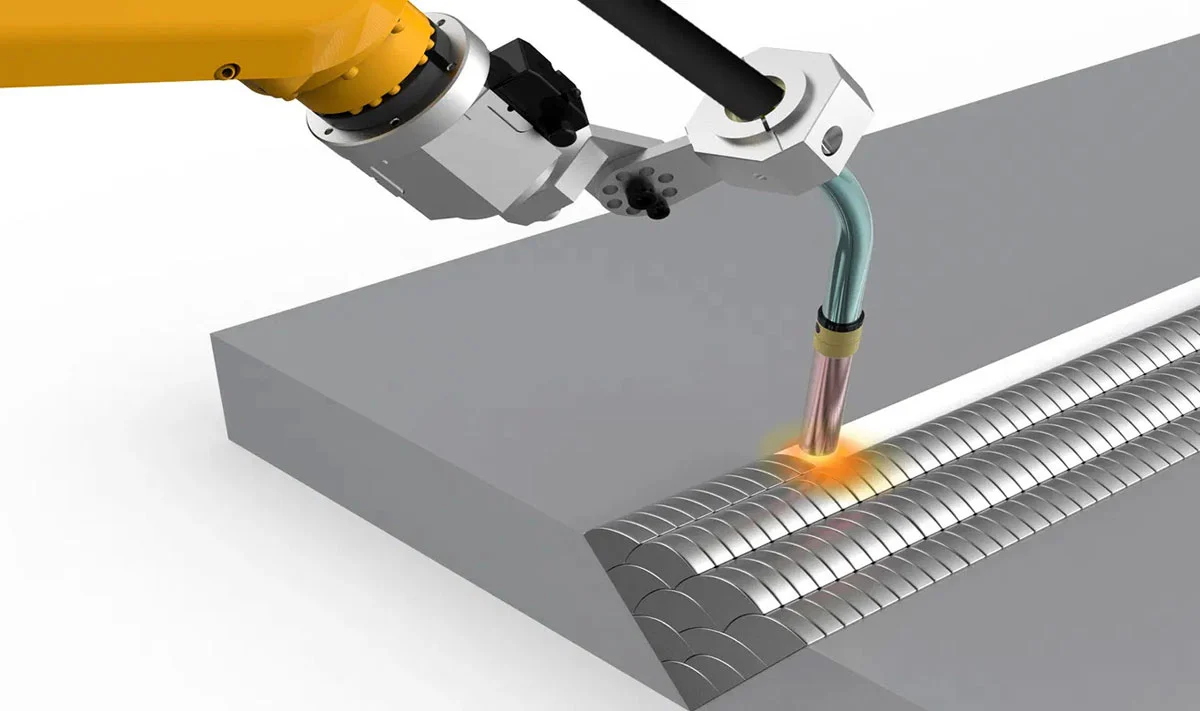

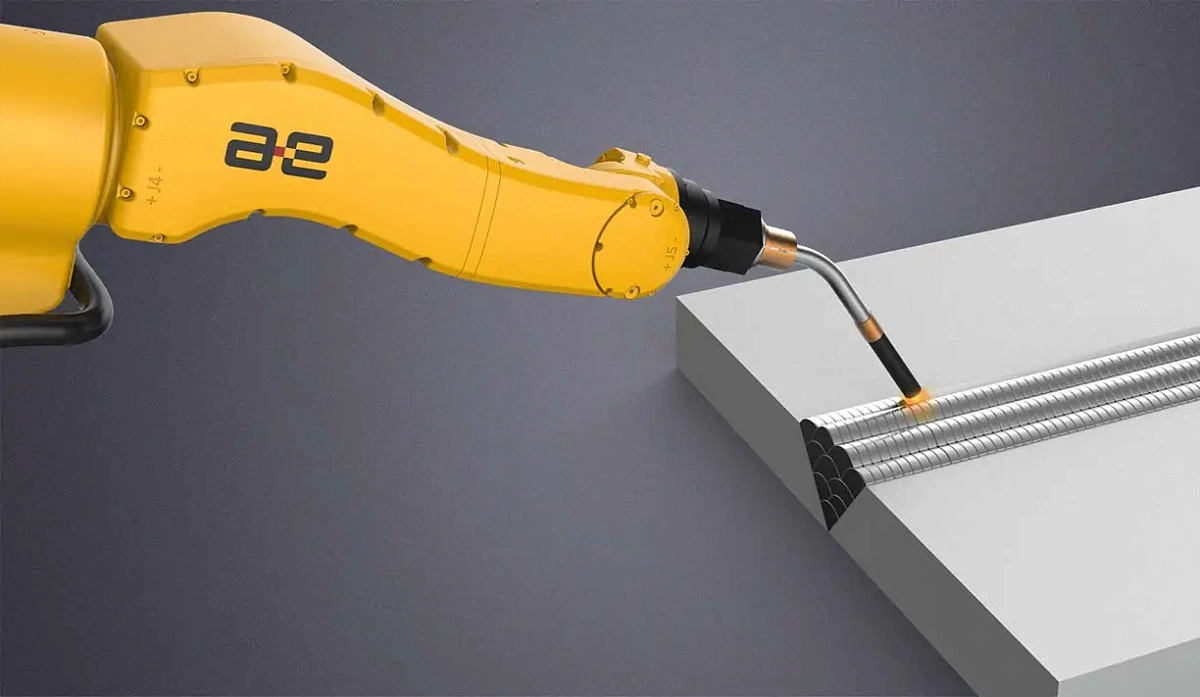

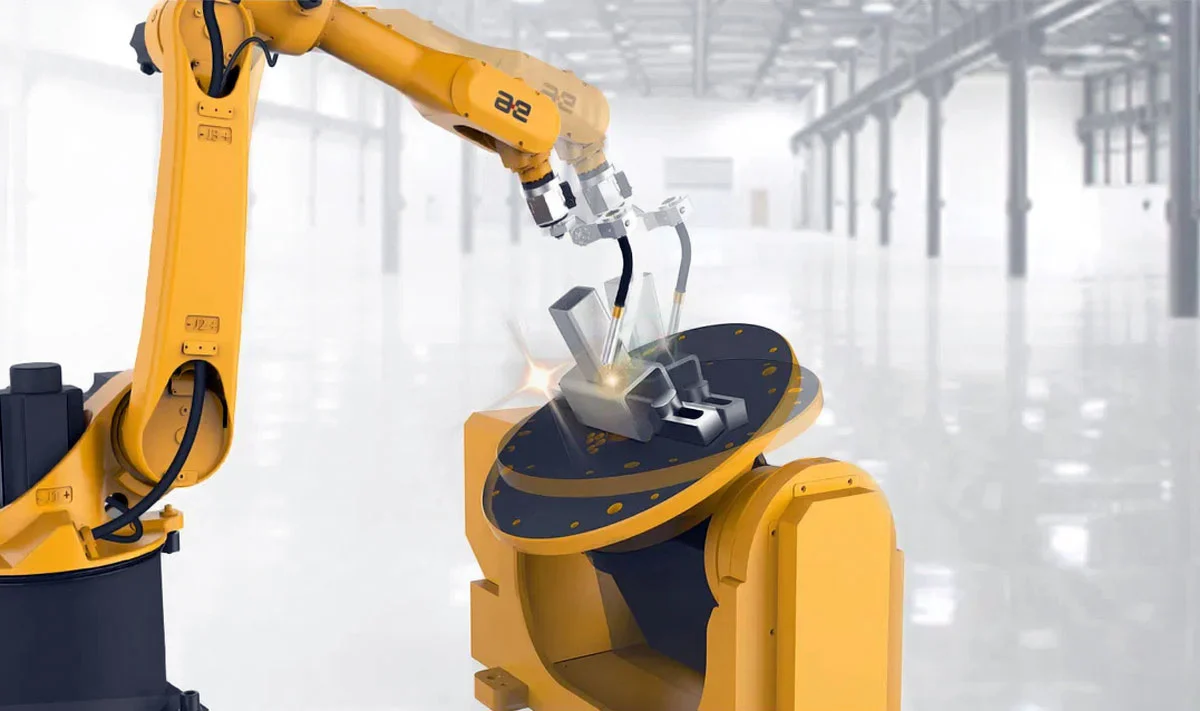

Сварочный робот-манипулятор PEITIAN ROBOT AIR12-2000-HW предназначен для выполнения сварочных операций MIG/MAG/TIG на крупногабаритных металлоконструкциях, корпусных элементах и трубопроводах. Устройство оптимально для сборочных линий автопрома, судостроения, строительных конструкций, а также общего промышленного применения.

Корпус манипулятора имеет рабочую массу около 271 кг, при этом грузоподъёмность составляет 12 кг, а вылет достигает 2004,6 мм. Это сочетание гарантирует устойчивость конструкции при динамических манёврах и высокую кинематическую чёткость перемещений.

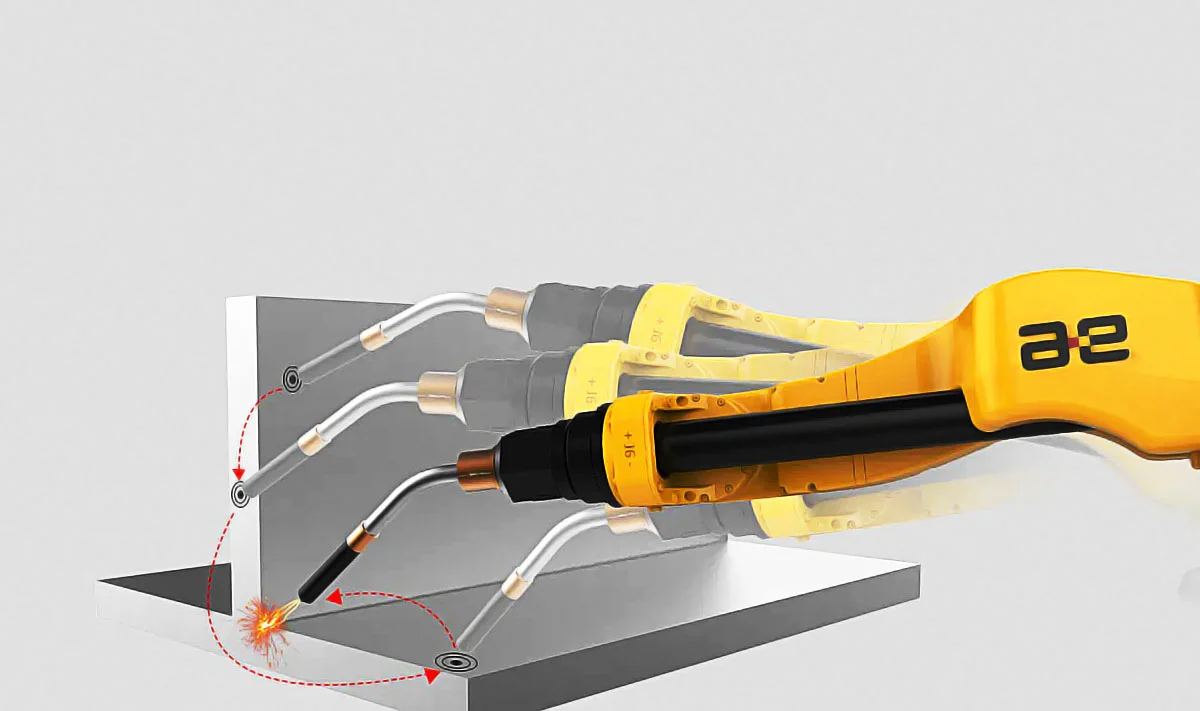

Повторяемость позиционирования составляет ±0,06 мм, что критически важно при контроле сварного шва и точном следовании заданной траектории, особенно на длинных участках.

Манипулятор имеет шесть степеней свободы с широкими диапазонами поворота: O1 ±170°; O2 –95…+150°; O3 –115…+166°; O4 ±155°; O5 ±120°; O6 ±360°. Такая кинематика позволяет реализовать сложные сварочные траектории в труднодоступных зонах. Скорость вращения суставов: O1–O3 – 220°/с, что позволяет ускорить цикл и повысить производительность операций, не снижая качества шва.

Манипулятор оснащён гипоидной зубчатой передачей с повышенной жёсткостью. Передаточный механизм рассчитан на ресурс не менее 30 000 моточасов, что подтверждает надёжность устройства для непрерывных непрерывных сварочных циклов.

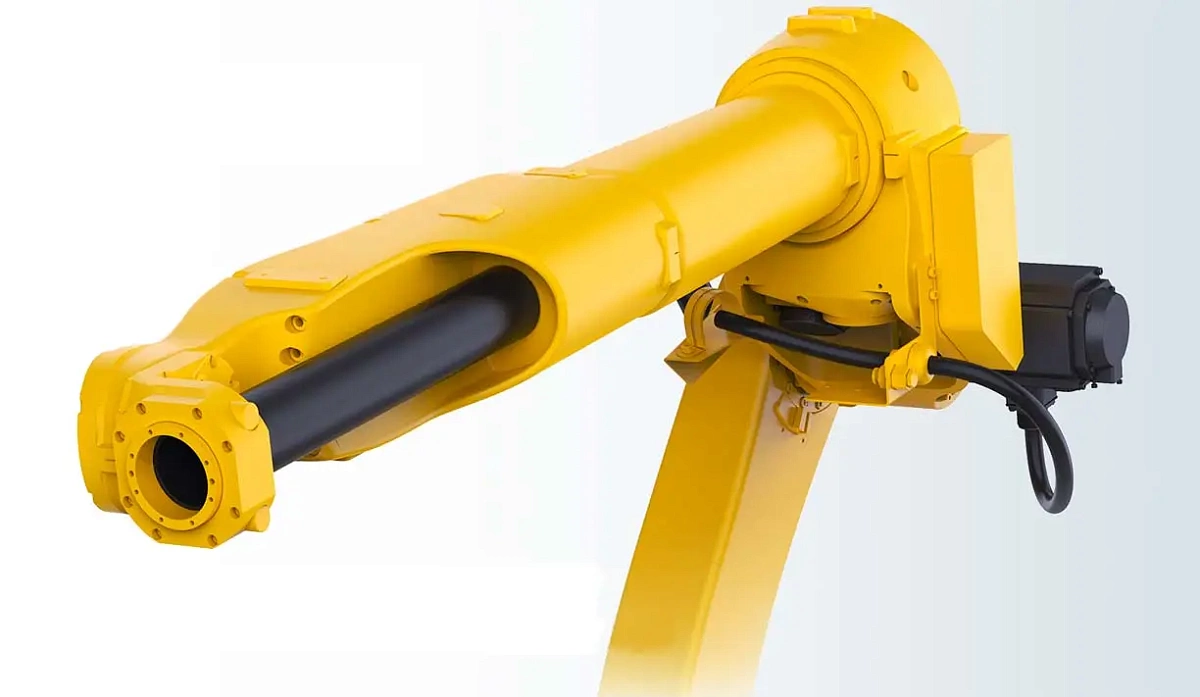

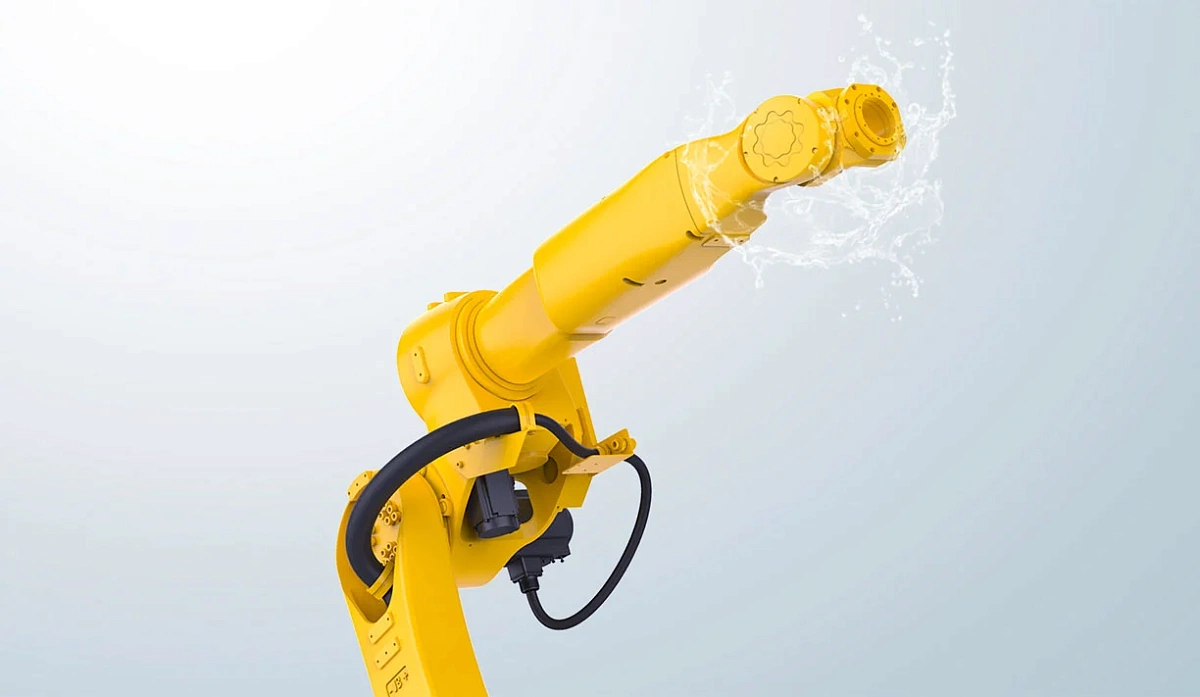

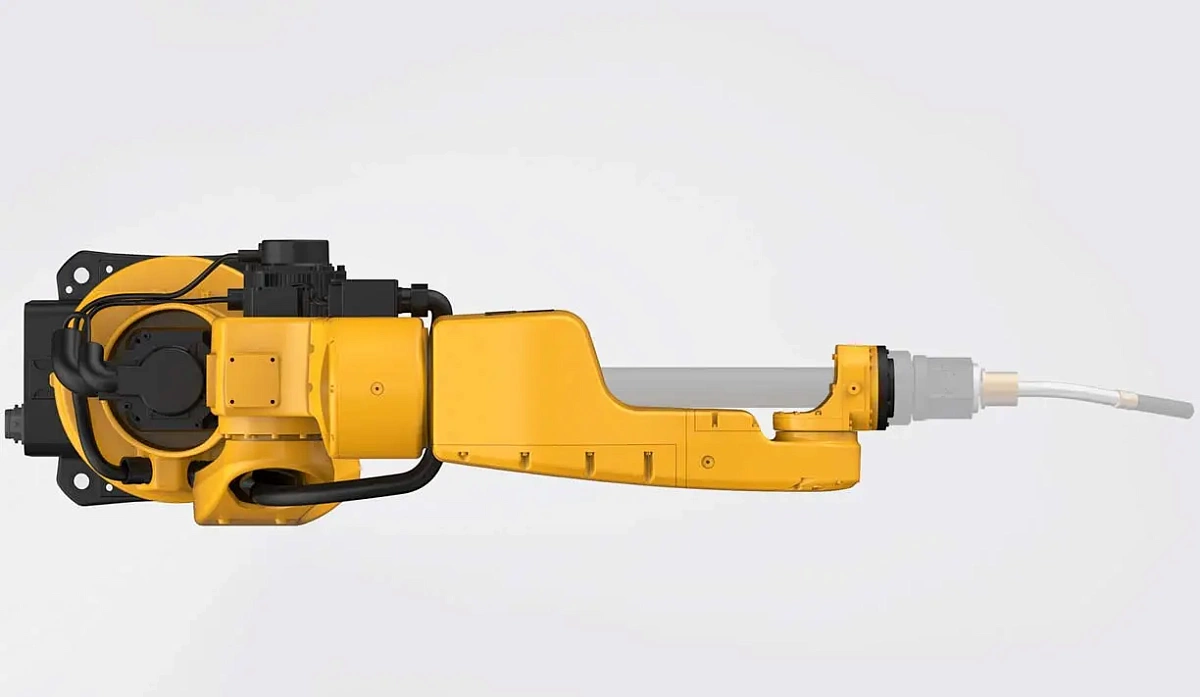

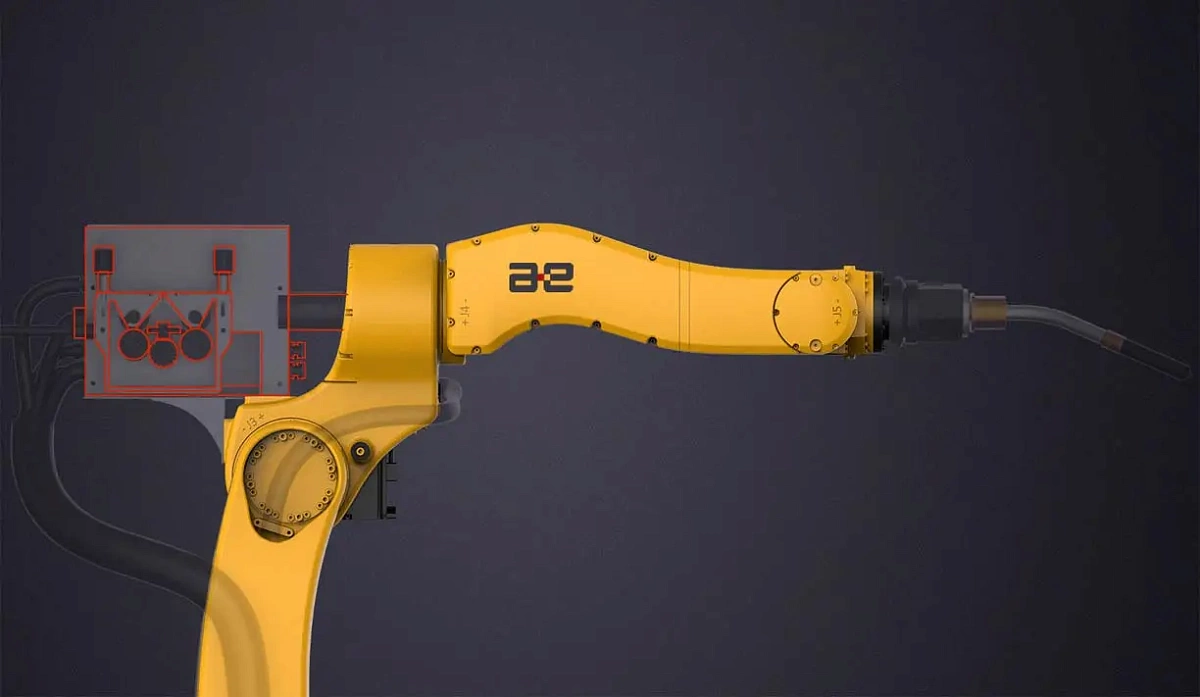

Корпус защищён по классу IP54, а запястье — по IP67, что обеспечивает надёжную работу в агрессивной среде: брызги, дым, абразивная пыль. Внутренняя кабельная канализация исключает изломы и повреждения при продолжительных циклах сварки.

На основе опыта AIR12-2000-HW PEITIAN ROBOT продемонстрировал, что крупноразмерные манипуляторы могут сохранять микронную точность за счёт жёсткой механической структуры и оптимизированной кинематики.

В сравнении с аналогами PEITIAN ROBOT AIR12-2000-HW предлагает:

• увеличенную дальность вылета при сохранении равнозначной точности;
• интегрированную высокопрочную передачу и ресурсный потенциал;
• защиту IP67 на запястье;
• разумную стоимость с локальной технической поддержкой. Это позволяет существенно сократить TCO и ускорить ROI.

В комплект входят teach-pendant, шкаф управления (inCube22), кабели, 3D/2D модели, программное обеспечение и демонстрационные программы. Это облегчает интеграцию сварочной ячейки и сокращает время вывода на промышленный объём.

Сварочный робот-манипулятор PEITIAN ROBOT AIR12-2000-HW представляет собой сбалансированное решение для тяжёлой сварки: он сочетает в себе высокую грузоподъёмность, большую зону охвата, микронную точность и долговечность. Интегрированная конструкция, защита IP67 и экономическая привлекательность делают его конкурентоспособным выбором для модернизации сварочных производственных линий.

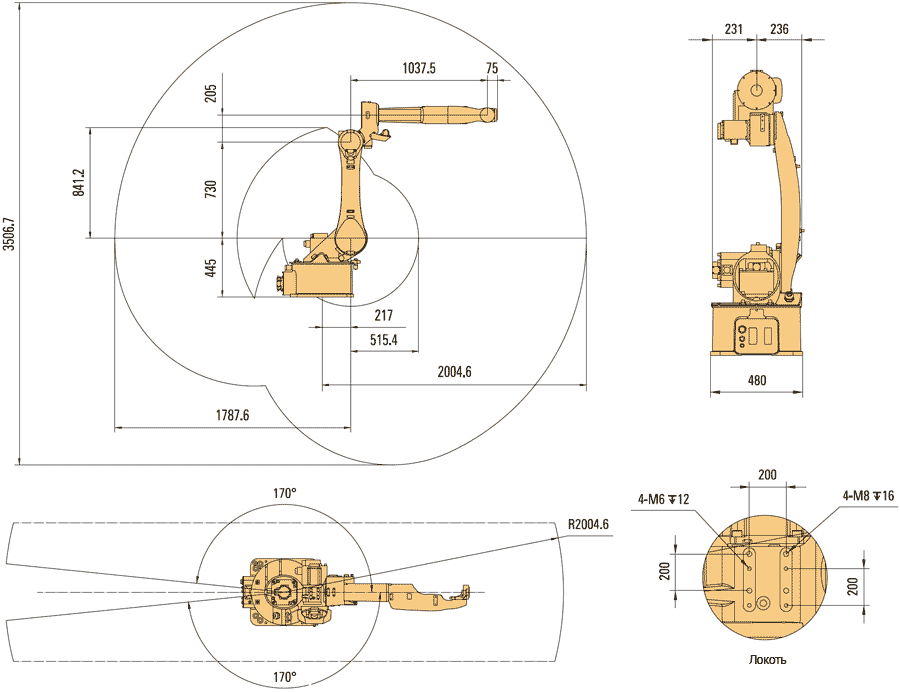

Габаритные размеры и рабочий диапазон

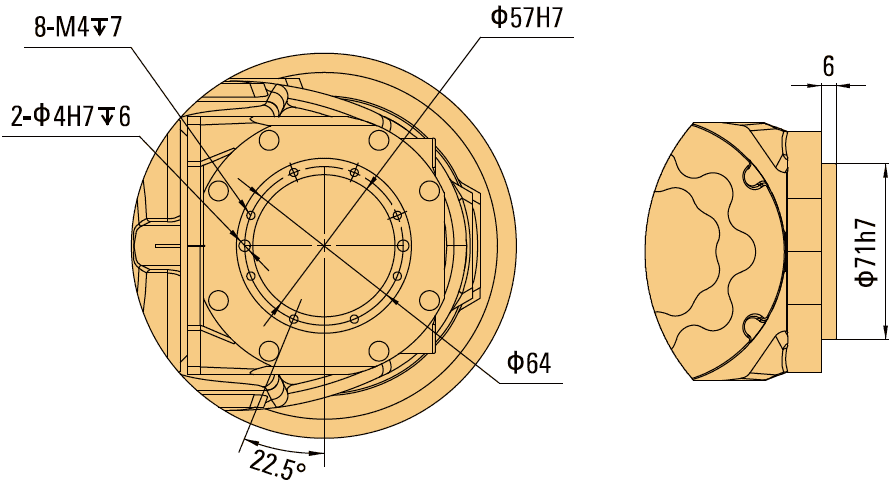

Фланец

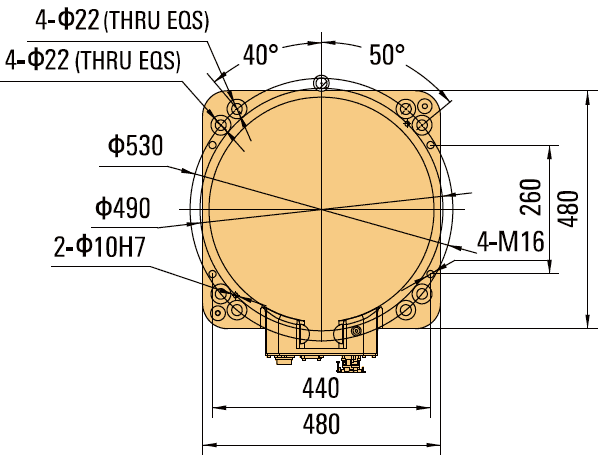

Основание
