Робот для гибки листового металла ESTUN ER80-2565-BD

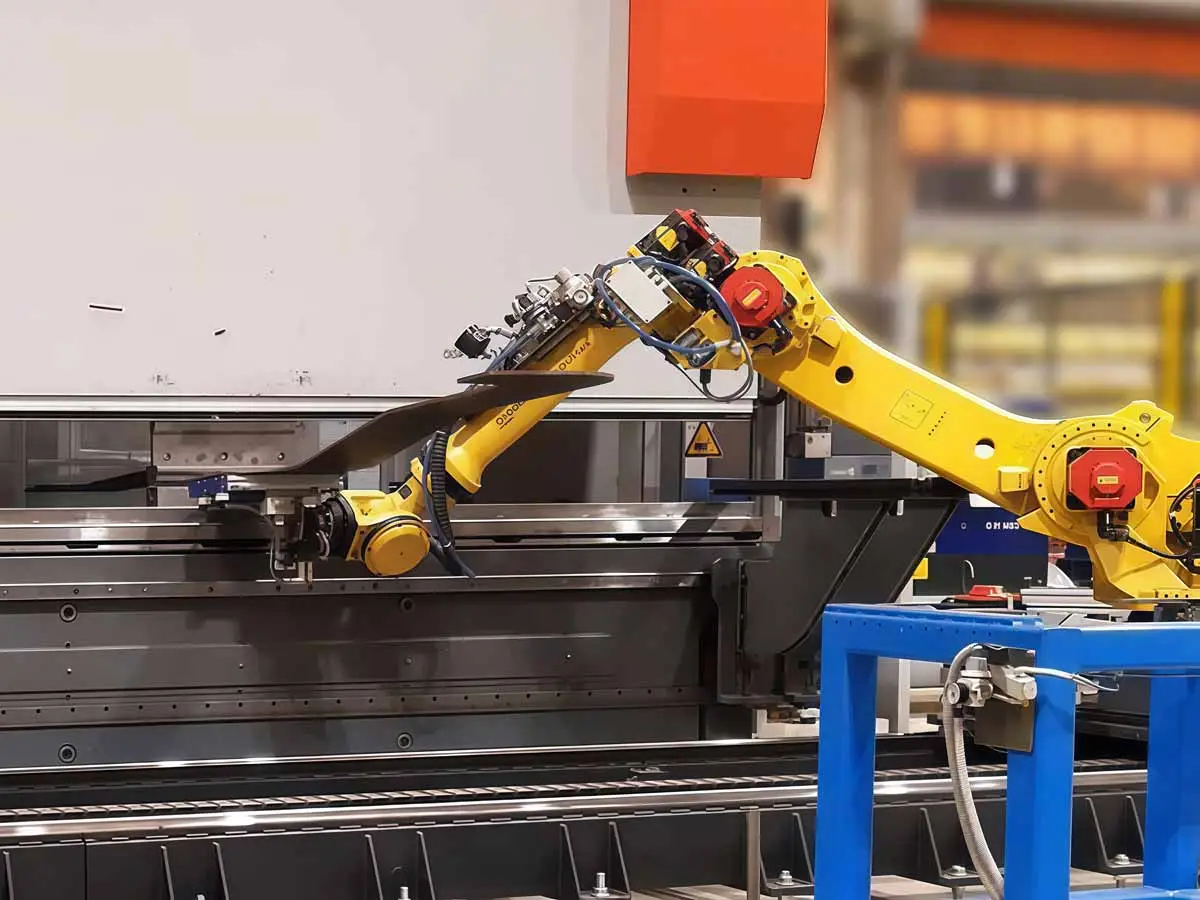

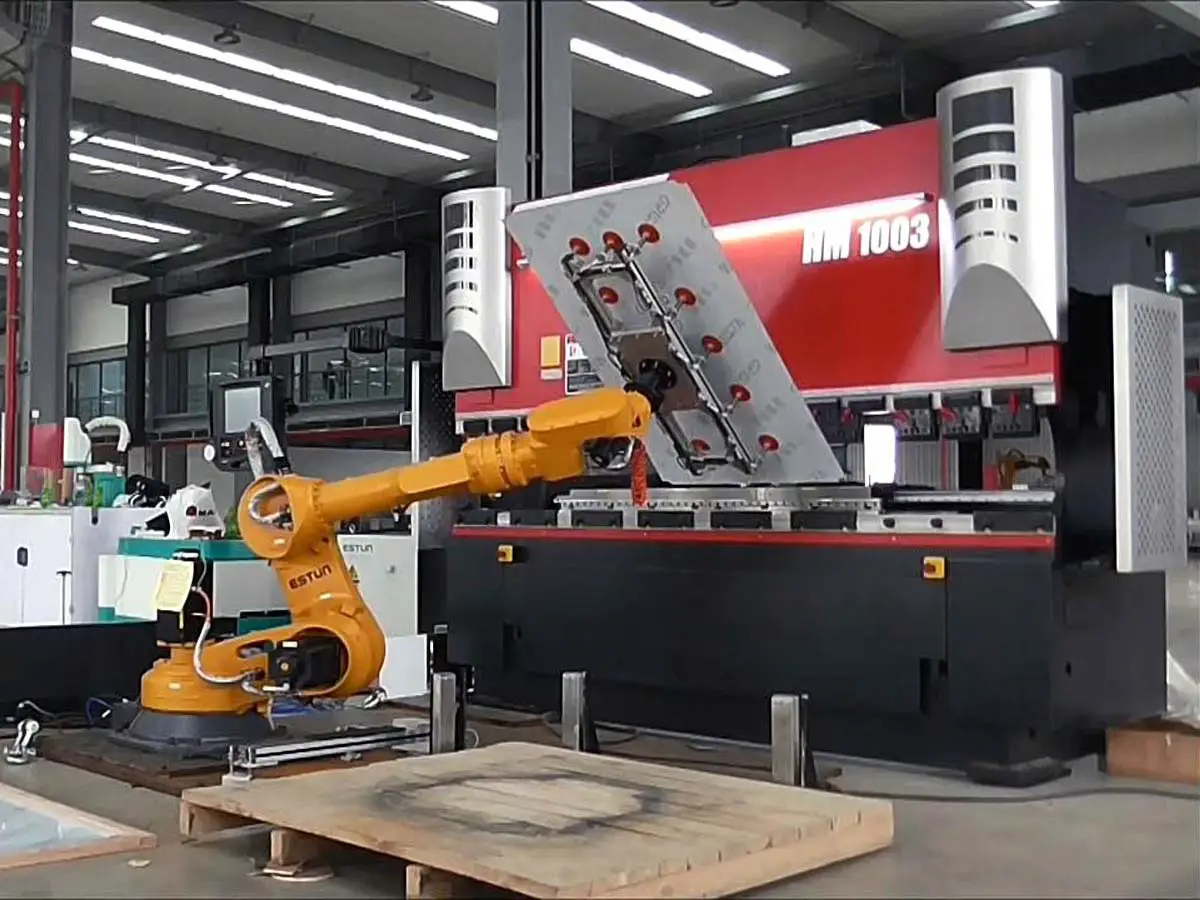

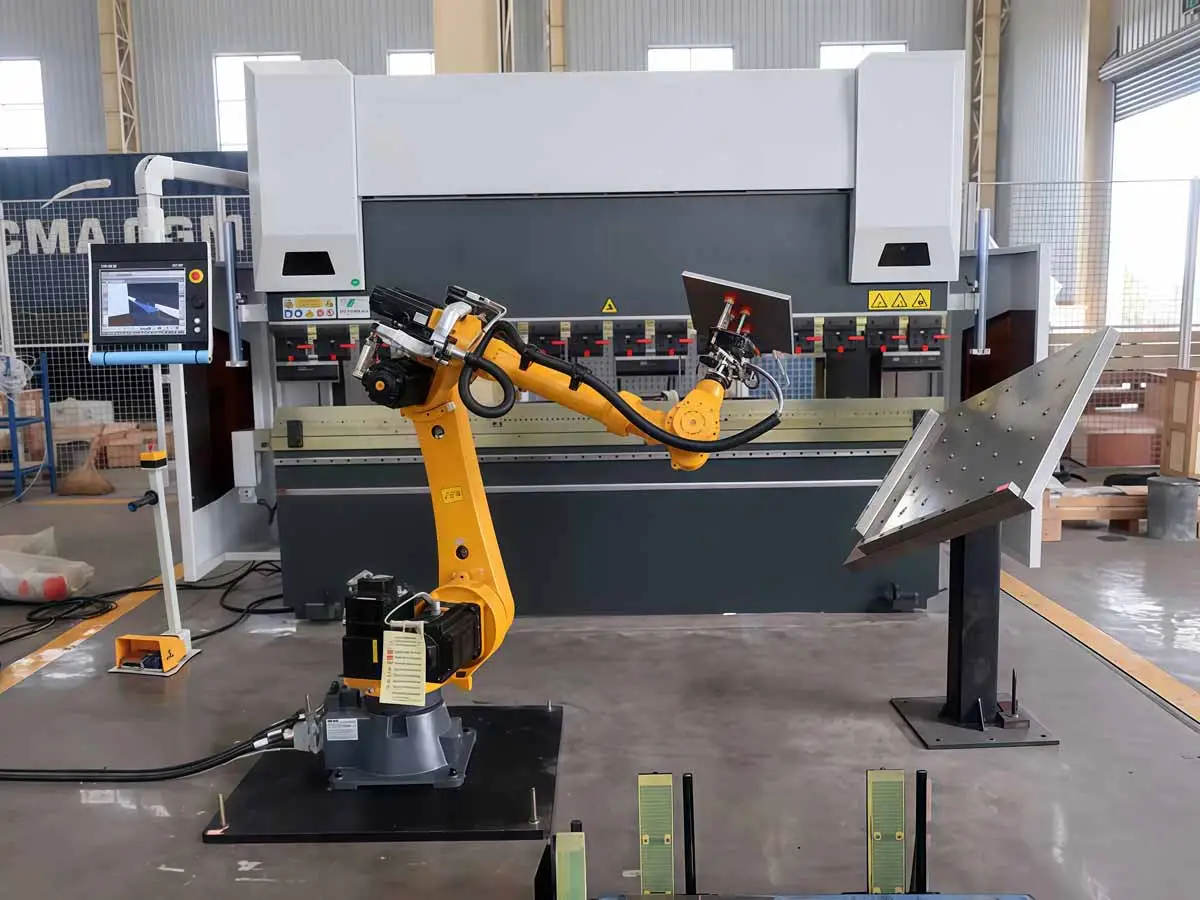

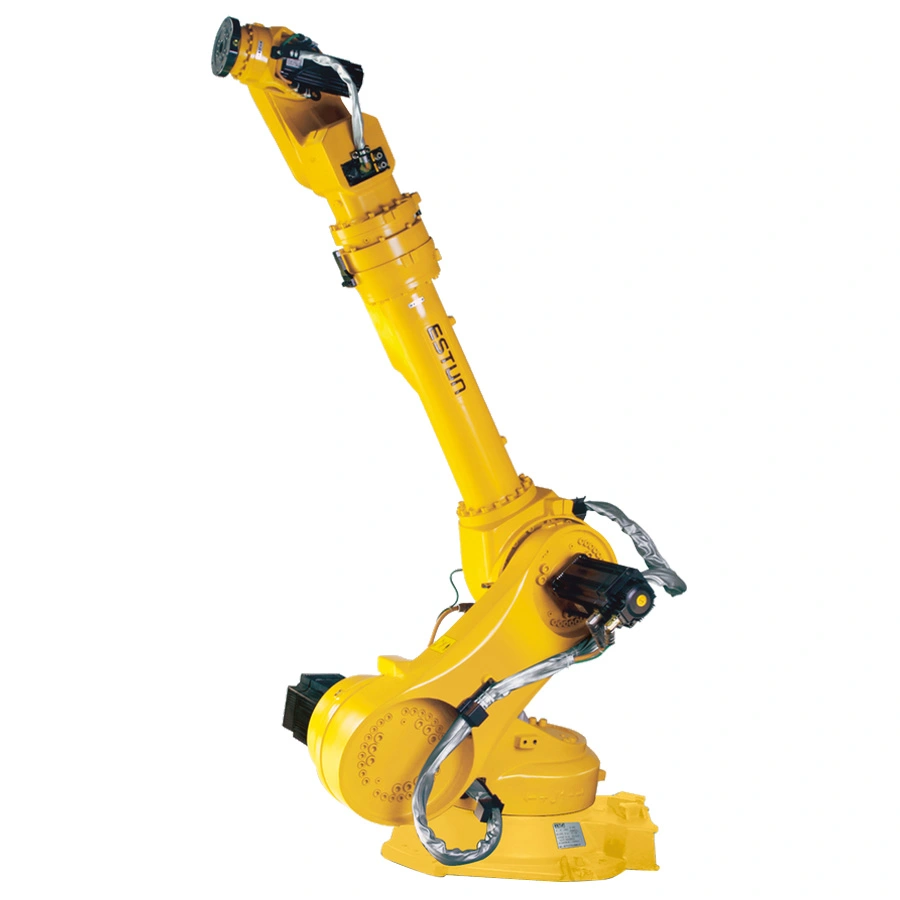

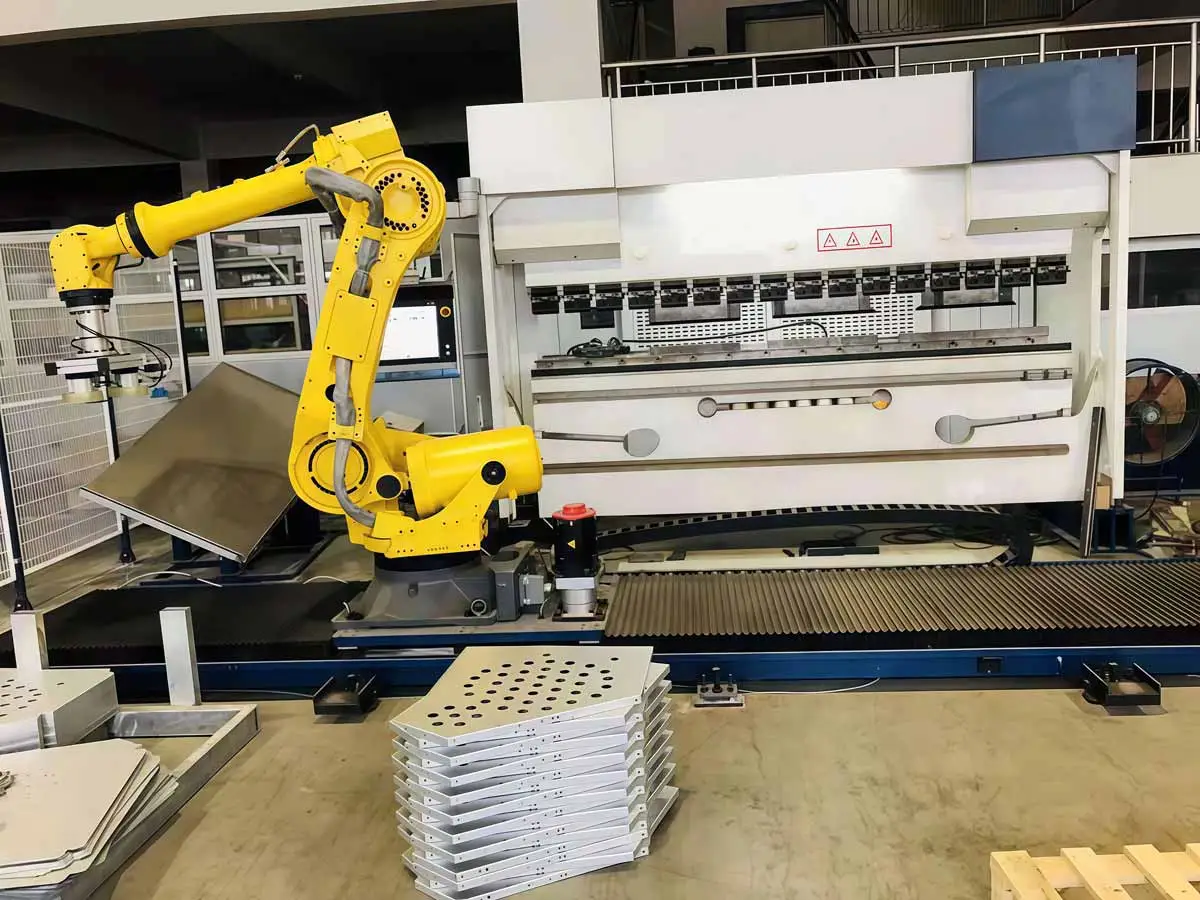

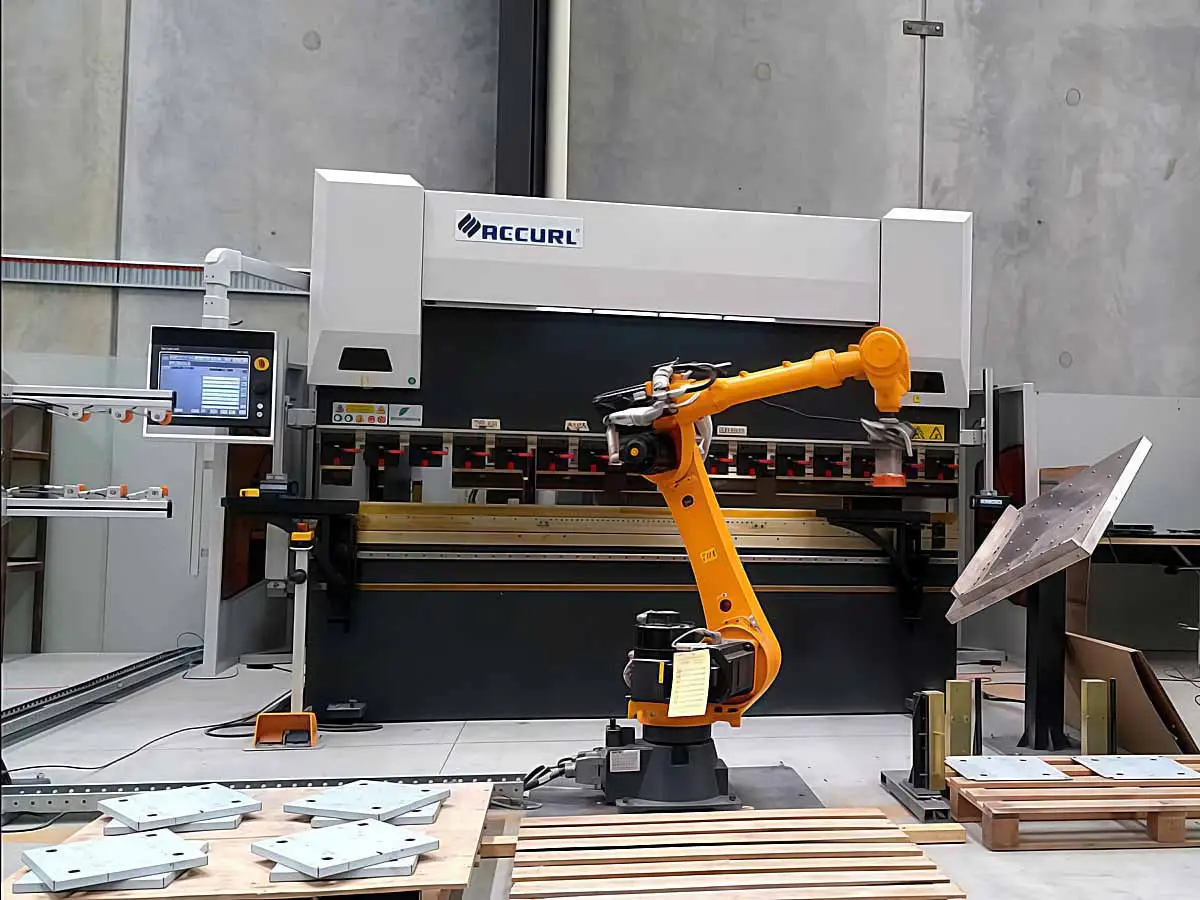

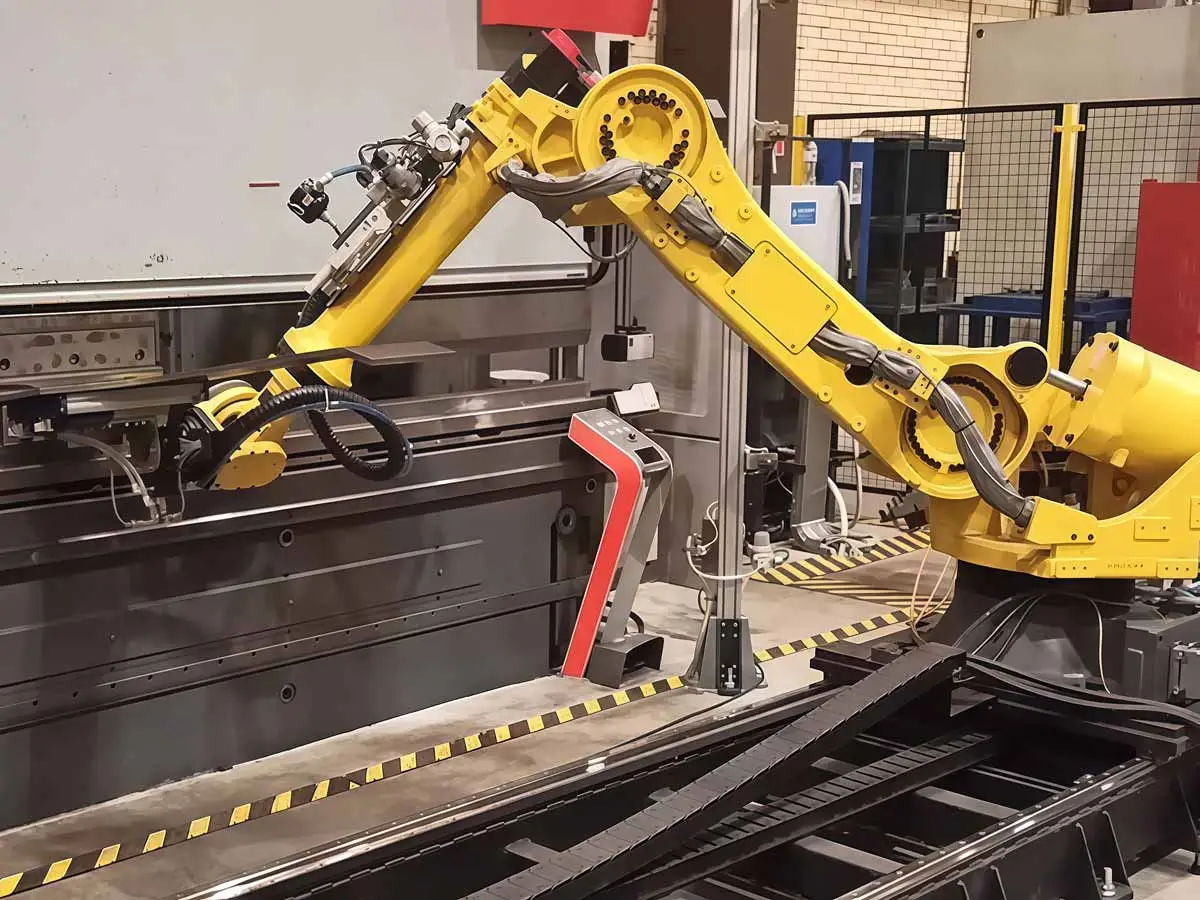

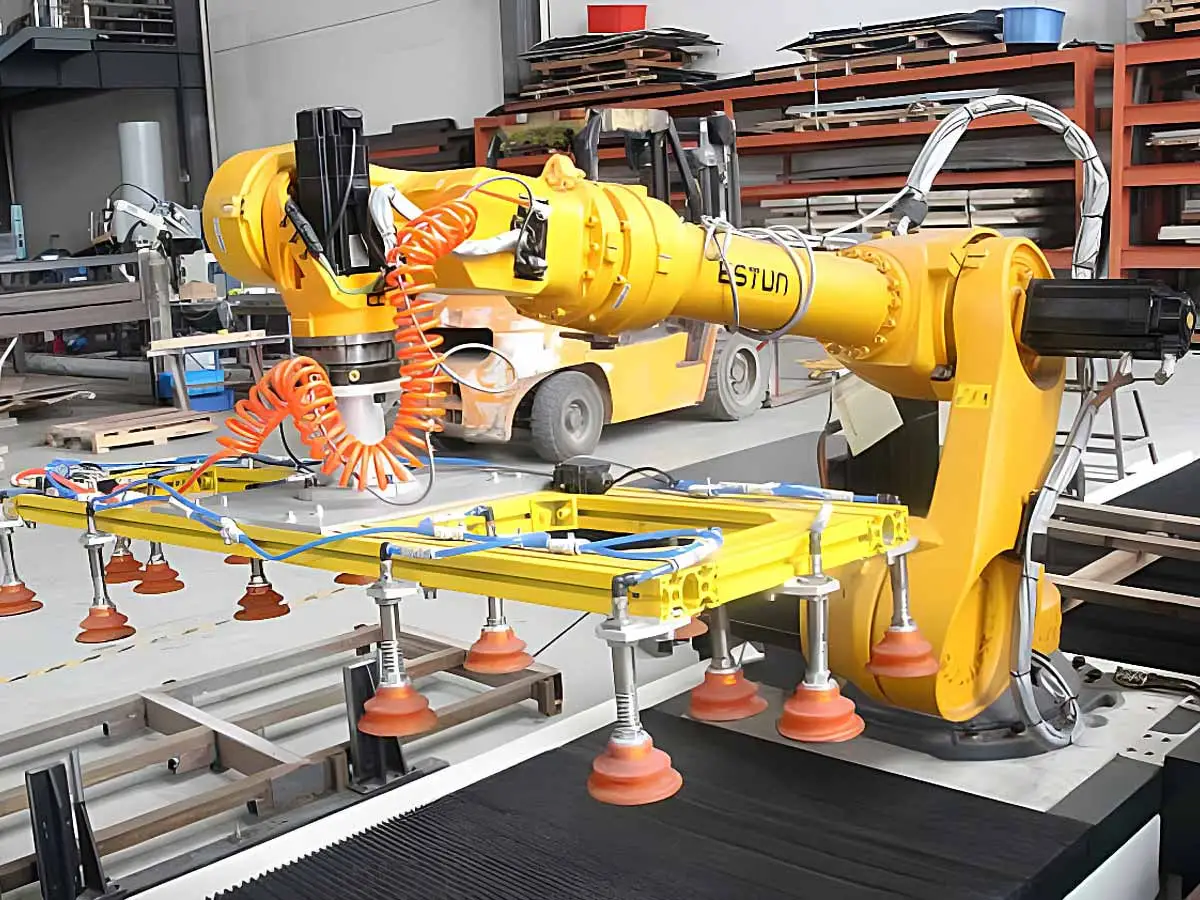

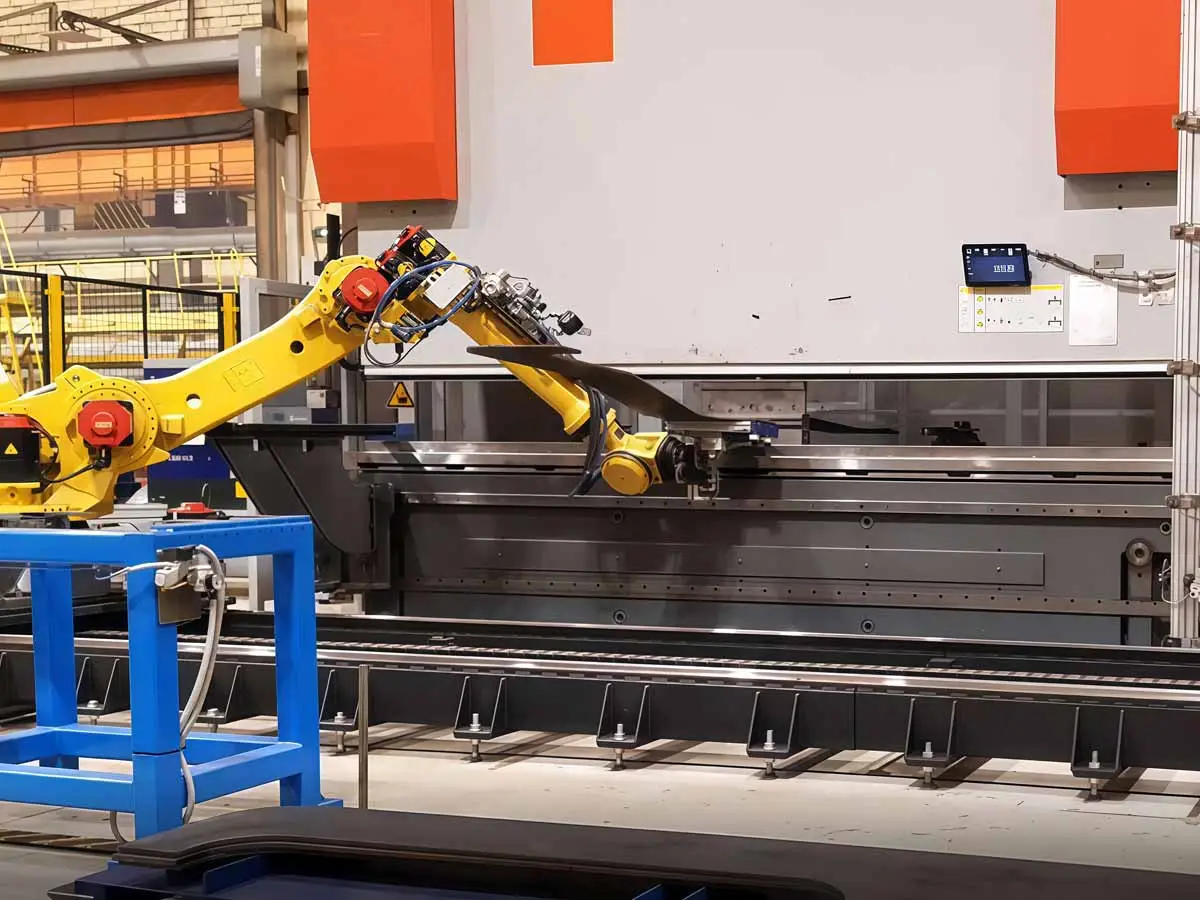

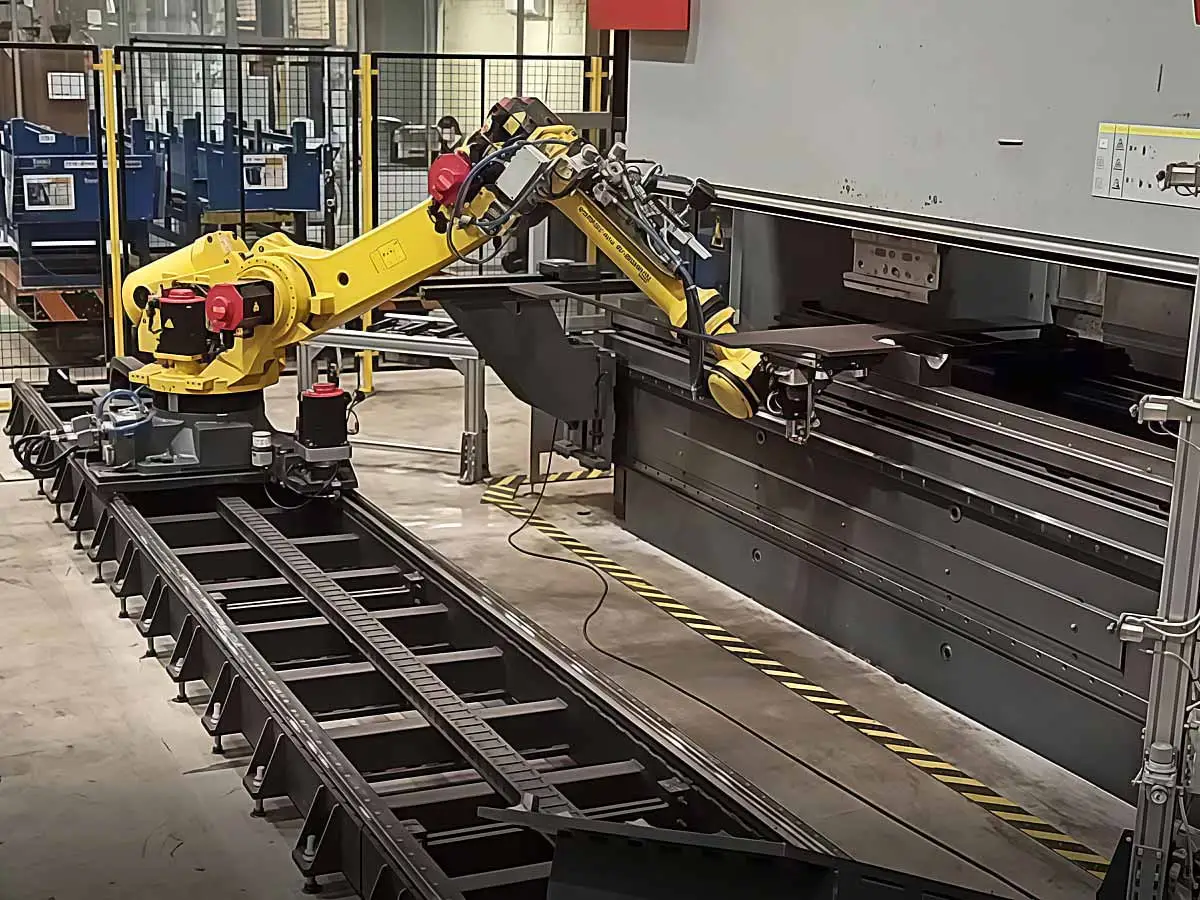

Робот ESTUN ER80-2565-BD представляет собой высокопроизводительный 6 осевой шарнирный манипулятор, предназначенный для автоматизации гибочного производства, особенно в условиях работы с листогибочными прессами. Разработанный с ориентацией на гибку металлических листов, он обеспечивает эффективное выполнение среднегабаритных и крупногабаритных изделий массой до 80 кг на радиусе до 2 565 мм.

Манипулятор отличается высокой подвижностью и динамикой. Повторяемость позиционирования составляет ±0,2 мм, а в более жёстких условиях может достигать ±0,04 мм, что гарантировано системой обратной связи с сервоприводами.

Максимальная полезная нагрузка в 80 кг позволяет работать как с массивными, так и с тонкими заготовками. Общая масса конструкции — около 740 кг; в более легких исполнениях – 730 кг. Это обеспечивает структурную жёсткость, позволяющую выдерживать динамические нагрузки без потери точности.

Класс защиты IP54 защищает от пыли и брызг. Низкий центр тяжести и уникальная конструкция с короткой стрелой позволяют устанавливать робота без выемки фундамента, что экономит ресурсы при монтаже и упрощает интеграцию в цеховые условия. Напольный монтаж допускает гибкость в размещении, а манипулятор принимает оптимальную позу для обработки листов.

Управление реализовано через контроллер ESTUN TRIO/CNC с поддержкой EtherCAT, ProfiBus, CANopen, ModBus, TCP/IP. Интегрированное ПО Smart Robot Bending (версия 4.0) с автономным офлайн программированием и 3D симуляцией цикла гибки ускоряет технологическую настройку, а функция автоматического переключения штампов снижает время переналадки.

Короткая стрела и оптимизированные углы сочленений обеспечивают:

1. Улучшенное перемещение в зоне гибки без коллизий.
2. Стабильную кинематическую цепь, повышающую динамику и точность.
3. Снижение нагрузки на каркас листогиба, увеличение ресурса оборудования.

Эти особенности делают ER80 2565 BD эффективным при серийном производстве деталей большой сложности.

Использование высокоточных датчиков перемещения и сервоприводов повышает надёжность. Конструкция штампа обеспечивает быстрое переключение без перекалибровки, снижая риск дефектов и простоев.

Благодаря поддержке интерфейсов и наличию ПО, манипулятор легко интегрируется в существующие линии. Возможна организация модульного автоматизированного участка гибки, включающего загрузку и выгрузку, управление через центральный контроллер и безопасность оператора.

По сравнению с ER45-2200-BD, ER80 имеет большую грузоподъёмность и радиус, сохраняя компактную кинематику. Конкурент ER130-2865-BD уступает по компактности, что усложняет монтаж. Робот ER80-2565-BD сочетает оптимальный баланс между нагрузкой, досягаемостью и динамикой.Б.зЮ

Решение подходит для гибки фасадных панелей, мебельных элементов, деталей автомобильной и авиационной отрасли, сельхозтехники и электрооборудования. Благодаря гибким режимам работы, эффективность проявляется в среднесерийном и крупносерийном производстве.

Основные особенности:

• Грузоподъемность: Робот способен обрабатывать грузы массой до 80 кг, что делает его подходящим для работы с тяжелыми металлическими заготовками и элементами больших размеров.
• Дальность досягаемости: С радиусом действия 2565 мм робот имеет возможность работать на обширных производственных площадках, обеспечивая точную и эффективную работу при гибке и других операциях.
• Количество осей: Модель оснащена 6 осями, что обеспечивает высокую гибкость и точность выполнения задач. Возможности маневренности робота позволяют справляться с самыми сложными конфигурациями гибки.
• Класс защиты: Корпус ER80B-2565-BD имеет степень защиты IP54, что гарантирует защиту от пыли и воды, делая его пригодным для работы в сложных промышленных условиях.
• Применение: Этот робот был разработан специально для автоматизации операций гибки, что делает его идеальным решением для использования в машиностроении, производстве металлических изделий, а также в автомобильной и авиационной промышленности.

Преимущества ER80B-2565-BD:

• Высокая производительность и надежность: Этот робот способен выполнять задачи с максимальной скоростью и точностью, благодаря чему повышается производительность предприятия и минимизируются ошибки при выполнении операций.
• Простота интеграции в существующие линии: Модель ER80B-2565-BD легко интегрируется в существующие производственные линии, что обеспечивает снижение временных и финансовых затрат на внедрение.
• Устойчивость и долговечность: Высокая степень защиты и использование качественных материалов делают этот робот долговечным и способным работать в условиях интенсивных нагрузок без необходимости частого технического обслуживания.
